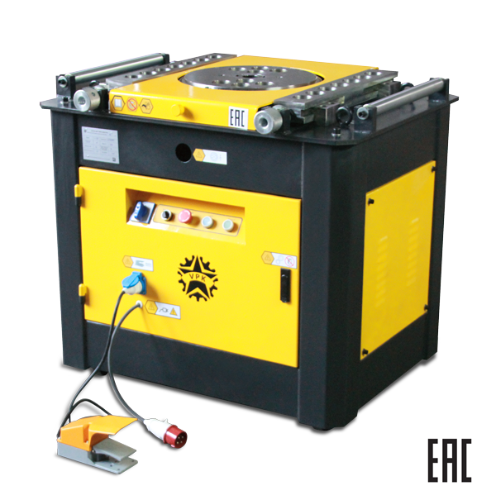

Станок для гибки арматуры Г-50

Станок для гибки арматуры Г-50 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначен для гибки арматурной стали круглого, квадратного сечения и полосы. Станок Г-50 торговой марки VPK спроектирован и разработан с учетом используемых в настоящее время технологий по гибке, обладает высокими показателями надежности, безопасности эксплуатации и эргономичности. Гибочный станок Г-50 зарекомендовал себя даже в самых суровых условиях эксплуатации.

ПРИНЦИП РАБОТЫ

Гибка арматуры на станке Г-50 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.

КАК ОТЛИЧИТЬ ГИБОЧНЫЙ СТАНОК Г-50 ОТ ПОДДЕЛКИ?

• все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
• на Г-50 установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
• скорость гибки 54 градусов в секунду
• рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки , полученной методом ковки. Твердость диска составляет 16 HRC , а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
• толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
• Г-50 при отгрузке полностью подготовлен к работе и заправлен маслом

ОСОБЕННОСТИ

• на станке установлена защита электродвигателя и аварийные «СТОПы»
• редукторная система станка имеет 3-и передаточных пары (в отличие от многих других станков, которые имеют 2-е пары) и находится в герметичной масляной « ванне »
• ручное и педальное управление, что обеспечивает удобство работы для оператора
• может работать 1-н человек до 9 гибов в минуту как одного, так и нескольких
• прутков линейки под упорные штифты регулируются, что позволяет сделать более точную подгонку под используемую арматуру
• две регулируемые линейки и набор преспособлений (штифты, втулки, упорный угольник) позволяют делать двойной гиб за один ход рабочего диска
• все элементы станка хорошо закреплены и защищены
• электродвигатель 4 кВт снабжен электротормозом (высокая точность угла гиба)
• предохранителями, обеспечивает безопасность при эксплуатации
• замена масла один раз в год
• для удобства предусмотрен "глазок" уровня масла

В результате проведенной модернизации в 2014 году увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.
