Номинальная мощность | 2,5 кВт |
---|---|
Габаритные размеры | 320Х232х276 мм |
Масса | 30,4 кг |

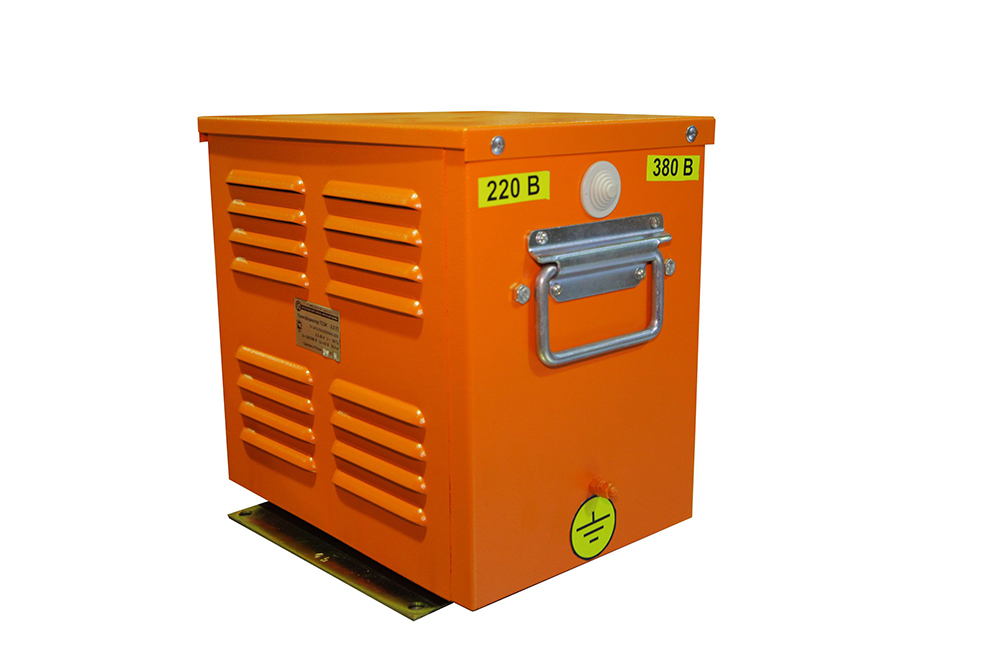

Трансформатор переносной трехфазный ТСЗИ-2,5 220-380/42 предназначен для преобразования напряжения 220/380 В трехфазного переменного тока частотой 50 Гц, в напряжение 42 В и применяется для питания вибраторов, электроинструмента, ламп местного освещения и других электроустановок.
По условиям установки на месте работы трансформатор относится к стационарным. Трансформатор имеет защитный кожух.
Трансформатор — стержневого типа, состоит из магнитопровода, трех катушек, защитного кожуха и крепежных накладок. На боковых поверхностях кожуха находятся отверстия для подвода кабеля, закрытые заглушками.
Превышение температуры трансформатора над температурой окружающей среды (25 °С) не должно быть более 75 °С.
Места установки трансформатора не должны содержать агрессивных газов и паров, токопроводящей пыли.
Не допускается работа трансформатора с открытой крышкой и без заземления.
Гарантийный срок службы трансформатора - 12 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Номинальная мощность, кВт |
2,5 |
Номинальное напряжение обмотки ВН, В |
220; 380; 3Ф |
Номинальное напряжение обмотки НН, В |
42; 3Ф |
Частота сети, Гц |
50 |
Схема соединения обмотки ВН |
треугольник/звезда |
Схема соединения обмотки НН |
треугольник |
Климатическое исполнение |
У2; УХЛ2 |
Охлаждение |
естественное, воздушное |
Степень защиты по ГОСТ 14254-96 |
IP20 |
Класс защиты по ГОСТ 12.2.007.0-75 |
I |
Режим работы |
продолжительный |
Габаритные размеры ДхШхВ, мм |
320Х232х276 |
Масса, кг |
30,4 |
