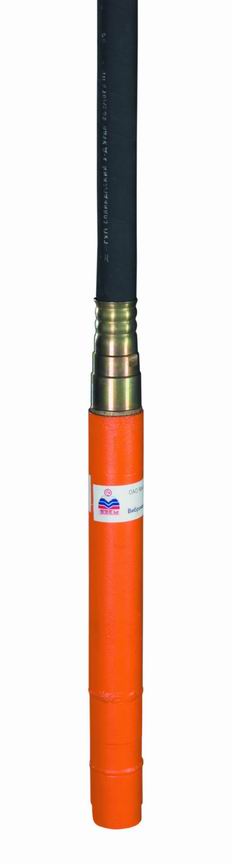

Вибронаконечник ИВ-117А (51мм.)

  • Вибронаконечник ИВ-117А (51мм.)
Диаметр рабочей части вибронаконечника 51 мм
Масса 4,5 кг
Все характеристики
Код товара: 673

Вибронаконечник является частью глубинных вибраторов.

Вибронаконечник предназначен для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.

Вибронаконечник вибраторов всех типов представляет собой герметично закрытый корпус, внутри которого находится бегунок, соединенный со шпинделем шарнирным узлом. В вибронаконечнике бегунок, планетарно обкатываясь по конусной поверхности сердечника (или втулки), создает вибрационные колебания корпуса, тем самым переводя вращательную энергию в ударную – один оборот вала силового гибкого создает от 4 до 7 колебаний корпуса наконечника.

Выбор вибронаконечника необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.

Вибронаконечник – водонепроницаем.

Все наружные соединения корпусов вибронаконечников, имеют левую резьбу.

Для работы вибратором включить электродвигатель и убедиться в наличии вибрации вибронаконечника. Для запуска вибронаконечника необходимо 1 – 2 раза слегка ударить нижней частью корпуса об опалубку или опустить вибронаконечник под собственным весом с высоты 0,3 – 0,5 м на твердую поверхность.

При работе вибронаконечник следует погружать в бетон на всю длину рабочей части. Погружать в бетон и вынимать вибронаконечник из бетона только при включенном электродвигателе.

ВНИМАНИЕ! ЗАЛИВКА МАСЛА ВНУТРЬ ВИБРОНАКОНЕЧНИКА НЕДОПУСТИМА.

Гарантийный срок службы – 12 месяцев со дня ввода в эксплуатацию.

ПАРАМЕТРЫ

D=51

(ИВ-117А)

Диаметр рабочей части вибронаконечника, мм

51

Длина рабочей части вибронаконечника, мм

410

Радиус действия, мм.

300

Производительность, м³/ч.

6,6

Средняя наработка до отказа по ТУ, ч.

150

Совместимость с гибкими валами

ЭВ-260

Масса, кг.

4,5
