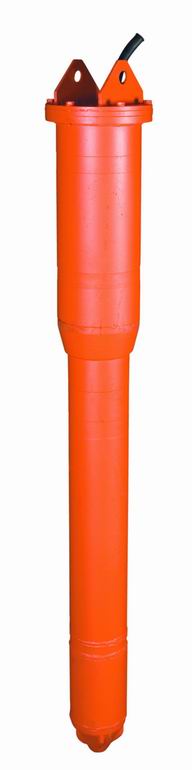

Вибратор ИВ-114А, Красный Маяк 380 В глубинный навесной

  • Вибратор ИВ-114А, Красный Маяк 380 В глубинный навесной
Диаметр рабочей части вибронаконечника133 мм
Синхронная частота8460 кол/мин
Вынуждающая сила21,2 кН
Мощность двигателя2,1 кВт
Напряжение380; 3ф В
Частота тока50 Гц
Масса105 кг
Все характеристики
Код товара: 434

Вибратор ИВ-114А предназначен для механизированного уплотнения бетонной смеси с осадкой стандартного конуса 2…3 см, слоями до 1,25 м в неармированных и малоармированных массивных блоках гидротехнических сооружений.

Вибратор ИВ-114А применяется в качестве навесного оборудования на малогабаритном электротранспорте, кране, кран-балке и т. п.

Вибратор ИВ-114А представляет собой герметически закрытый корпус. В верхней части корпуса расположен трехфазный асинхронный электродвигатель, а в нижней части (вибронаконечнике) – вибрационный механизм.

Вибронаконечник представляет собой цилиндрический корпус, внутри которого находится вибрационный механизм, состоящий из бегунка, шпинделя, закрепленного в подшипниках, и упругой муфте. Корпуса электродвигателя, шпинделя и вибронаконечника соединены между собой резьбой правого направления, а бегунок, упругая муфта и шпиндель – левого направления. Крутящий момент от вала ротора передается шпинделю  через кулачковую муфту, обеспечивающую одностороннее (левое) вращение. Бегунок  в нижней части имеет форму колокола, внутренней поверхностью которого он обкатывается вокруг конусного сердечника, закрепленного в корпусе, и создает вибрационные колебания корпуса вибратора.

ВНИМАНИЕ!

Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Запрещается работать вибратором на воздухе или не полностью погруженным в бетонную смесь. Несоблюдение данного условия приводит к перегреву и разрушению обмоток электродвигателя.

Не допускать попадания смазки на рабочие поверхности бегунка и сердечника, так как в этом случае корпус вибратора перестает вибрировать.

Вибратор ИВ-114А предназначен для включения только через пусковое устройство. Не допускается для включения-отключения использование кабельного соединителя.

Во время работы необходимо соблюдать следующие правила:

  • при работе несколькими вибраторами одновременно включать в работу каждый вибратор по отдельности;
  • погружать полностью вибратор в бетон (на всю длину вибронаконечника и электродвигателя);
  • включение и отключение вибратора производить только вне бетонной смеси;
  • корпус вибратора должен свободно входить между стержнями арматуры.

Гарантийный срок службы вибратора - 6 месяцев со дня ввода в эксплуатацию, но не более 12 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия – ТУ 4833-007-00239942-2002.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ИВ-114А

Наружный диаметр вибронаконечника, мм

133

Длина вибронаконечника, мм, не более

1080

Радиус действия, мм

580

Производительность, м3/ч

68,0

Частота колебаний, Гц, (кол/мин):

синхронная

при холостом ходе, не менее

141 (8460)

128 (7680)

Вынуждающая сила, кН:

при синхронной частоте колебаний

при частоте колебаний холостого хода, не менее

21,2

16,6

Тип вибрационного механизма

Планетарный

Тип электродвигателя

трехфазный, асинхронный

с короткозамкнутым ротором

Класс изоляции

В

Мощность, кВт:

номинальная

номинальная потребляемая, не более

1,5

2,1

Номинальное напряжение, В

380; 3ф

Номинальная частота тока, Гц

50

Режим работы по ГОСТ Р 52776-2007

S3 60%*

Габаритные размеры, мм

1550 Х 215 Х 215

Масса вибратора, кг.

105,0

Степень защиты по ГОСТ 14254-96

для вибронаконечника и резинотканевого рукава

IP54

IPХ8

* 6 мин. - продолжительность рабочего времени; 4 мин. - продолжительность

периода отключения.
