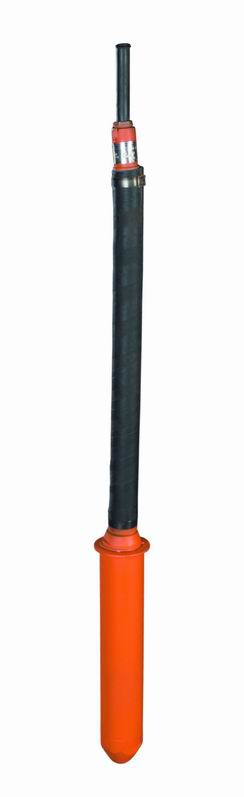

Вибратор ИВ-95А, 127, 220 В Красный Маяк глубинный навесной

  • Вибратор ИВ-95А, 127, 220 В Красный Маяк глубинный навесной
Диаметр рабочей части вибронаконечника75 мм
Синхронная частота12000 кол/мин
Вынуждающая сила7,9 кН
Мощность двигателя1,1 кВт
Напряжение127, 220; 3ф. В
Частота тока200 Гц
Масса12 кг
Все характеристики

Напряжение, В

Код товара: 432

Вибратор ИВ-95А предназначен для укладки бетона в неармированных массивах и используется как комплектующее изделие на виброукладчиках, оборудованных генератором с частотой тока 200 Гц напряжением 127(220) В, входящих в комплект машин для скоростного строительства автодорог или иных установках.

Вибратор ИВ-95А состоит из вибронаконечника и резинотканевого рукава с расположенным в нем кабелем. В герметически закрытом корпусе расположен электродвигатель и дебаланс, при вращении которых возникает вынуждающая сила.

Все наружные соединения корпусов вибронаконечников имеют левую резьбу.

Смазка подшипника в вибронаконечнике осуществляется веретенным маслом, залитым в нижнюю часть корпуса вибронаконечника.

Вибратор ИВ-95А выпускается в двух исполнениях на напряжение 127 и 220 В.

ВНИМАНИЕ!

Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Вибратор ИВ-95А предназначен для включения только через пусковое устройство. Не допускается для включения-отключения использование кабельного соединителя.

Питание вибратора осуществлять от преобразователя частоты тока 200 Гц напряжением 127 (220) В (генератора), входящего в комплект виброукладчика. При использовании нескольких вибраторов одновременно включение их в работу производить поочередно с выдержкой времени, обеспечивающей полный пуск вибраторов.

Во избежание вытекания смазки вибраторы должны храниться в наклонном положении в сухом помещении.

При температуре воздуха ниже минус 10 °С пуск вибратора затруднен в результате повышения вязкости жидкой смазки. Требуется прогрев  вибратора  или  кратковременное  трехкратное включение его в сеть продолжительностью до 10 с. с интервалом 2 – 3 минуты.

При уплотнении бетонных смесей должны соблюдаться следующие условия:

  • включение и отключение вибратора производить только вне бетонной смеси, установленным выключателем;
  • запрещается работа вибратора на воздухе или с не полностью погруженным в бетонную смесь корпусом вибронаконечника.

Несоблюдение данного условия приводит к перегреву и разрушению обмоток электродвигателя.

Гарантийный срок службы вибратора - 6 месяцев со дня ввода в эксплуатацию, но не более 12 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия – ТУ 4833-007-00239942-2002.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ИВ-95А

Наружный диаметр вибронаконечника, мм

75

Длина вибронаконечника,  мм, не более

440

Радиус действия, мм

530

Производительность, м3/ч

19,0

Частота колебаний, Гц, (кол/мин):

синхронная

при холостом ходе, не менее

200 (12000)

190 (11400)

Вынуждающая сила, кН:

при синхронной частоте колебаний

при частоте колебаний холостого хода, не менее

7,9

6,4

Тип электродвигателя

трехфазный, асинхронный

с короткозамкнутым ротором

Класс изоляции

В

Мощность, кВт:

номинальная

номинальная потребляемая, не более

0,8

1,1

Номинальное напряжение, В

127; 220; 3ф

Номинальная частота тока, Гц

200

Номинальный ток, А, не более

исполнение на 127В

исполнение на 220В

6,5

3,7

Режим работы по ГОСТ Р 52776-2007

S1 (продолжительный)

Габаритные размеры, мм

3385 Х 95 Х 95

Масса вибратора, кг.

12,0

Степень защиты по ГОСТ 14254-96

для вибронаконечника и резинотканевого рукава

IP54

IPХ8

Номинальное сечение жил и длина кабеля должны обеспечивать подачу на зажимы контактных выводов номинального напряжения в рабочих режимах вибратора и его пуск в течение 3 - 5 с.

Кабель должен быть с медными жилами марки типа КГ ТУ 16.К73. 05 – 93. Номинальное сечение жил кабеля при различной его длине указано в таблице:

Длина кабеля, м

Номинальное сечение жилы кабеля, мм2

ИВ-95А

до 5

2,5

5…10

4,0

10…20

6,0-10,0
