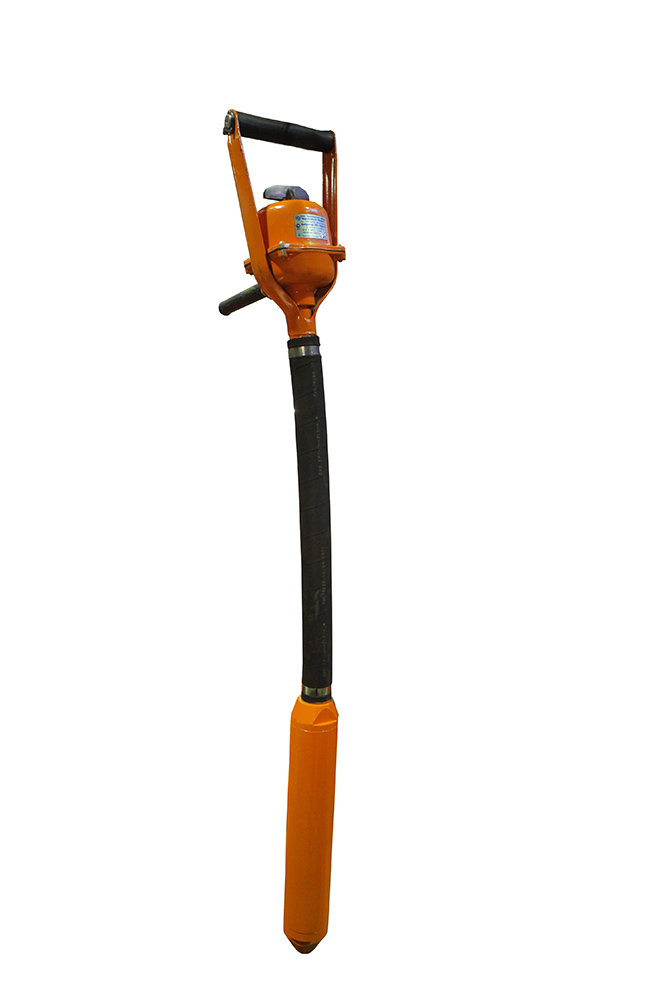

Вибратор ИВ-102А, 42 В Красный Маяк глубинный со встроенным электродвигателем

  • Вибратор ИВ-102А, 42 В Красный Маяк глубинный со встроенным электродвигателем
Диаметр рабочей части вибронаконечника 75 мм
Синхронная частота 12000 кол/мин
Вынуждающая сила 7,9 кН
Мощность двигателя 1,0 кВт
Напряжение 42; 3ф В
Частота тока 200 Гц
Масса 12,4 кг
Все характеристики

Напряжение, В

Код товара: 441

Вибратор ИВ-102А, предназначен для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования в гидротехническом строительстве, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.

Выбор вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.

Вибратор ИВ-102А состоит из вибронаконечника и рукоятки с корпусом выключателя. Вибронаконечник и рукоятка соединены между собой резинометаллическим рукавом.

В герметично закрытом корпусе вибронаконечника встроен трехфазный асинхронный электродвигатель с короткозамкнутым ротором и дебаланс, при вращении которых возникает вынуждающая сила. Смазка подшипников осуществляется веретенным маслом, залитым в нижнюю часть корпуса вибронаконечника.

Питание вибратора осуществляется от инвертора (мощность 1,5 кВт, входное напряжение 220В, частота тока 50 Гц, выходное  напряжение 42 В, частота тока 200 Гц) или инвертора большей мощности, обеспечивающего номинальное напряжение при работе вибратора.

Допускается подключать к одному инвертору несколько вибраторов в соответствии с установленной мощностью преобразователя частоты тока и вибратора. Включение их в работу производится поочередно с выдержкой времени, обеспечивающей полный пуск вибраторов.

ВНИМАНИЕ!

Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Во избежание вытекания смазки вибраторы должны храниться в наклонном положении в сухом помещении.

При температуре воздуха ниже минус 10°С пуск вибратора затруднен в результате повышения вязкости жидкой смазки. Требуется прогрев вибратора или кратковременное трехкратное включение его в сеть продолжительностью до 10 с. с интервалом 2 – 3 минуты.

При уплотнении бетонных смесей должны соблюдаться следующие условия:

  • включение и отключение вибратора производить только вне бетонной смеси установленным выключателем;
  • запрещается работа вибратора на воздухе или с не полностью погруженным в бетонную смесь корпусом вибронаконечника.

Несоблюдение данного условия приводит к перегреву и разрушению обмоток электродвигателя.

  • недопустим зажим вибронаконечника между стержнями арматуры или арматурой и опалубкой во избежание перегрузки электродвигателя и преждевременного выхода из строя.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия – ТУ 4833-007-00239942-2002.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ИВ-102А

Наружный диаметр вибронаконечника, мм

75

Длина вибронаконечника,  мм, не более

440

Радиус действия, мм

530

Производительность, м3/ч

19,0

Частота колебаний, Гц, (кол/мин):

синхронная

при холостом ходе, не менее

200 (12000)

190 (11400)

Вынуждающая сила, кН:

при синхронной частоте колебаний

при частоте колебаний холостого хода, не менее

7,9

6,4

Тип электродвигателя

трехфазный, асинхронный

с короткозамкнутым ротором

Класс изоляции

В

Мощность, кВт:

номинальная

номинальная потребляемая, не более

0,75

1,0

Номинальное напряжение, В

42

Номинальная частота тока, Гц

200

Номинальный ток, А, не более

20

Режим работы по ГОСТ Р МЭК 60745-1-2009

6 мин / 4 мин*

Габаритные размеры, мм

1260х130х180

Масса вибратора, кг.

12,4

Вес вибратора, воспринимаемый руками оператора, кг, не более

12,0

* 6 мин. - продолжительность рабочего времени; 4 мин. - продолжительность

периода отключения.

Длина гибкого кабеля между источником питания и вибратором должна быть необходимой для удобства маневрирования, но не менее 5 м от источника питания. Кабель должен быть с тремя медными жилами типа КГ ТУ 16.К73.05–93. Сечение жил токоподводящего  кабеля рекомендуется выбирать согласно таблице.

Длина кабеля, м

Номинальное сечение жилы кабеля, мм2

ИВ-102А

до 10

4

10…15

6

15…20

6
