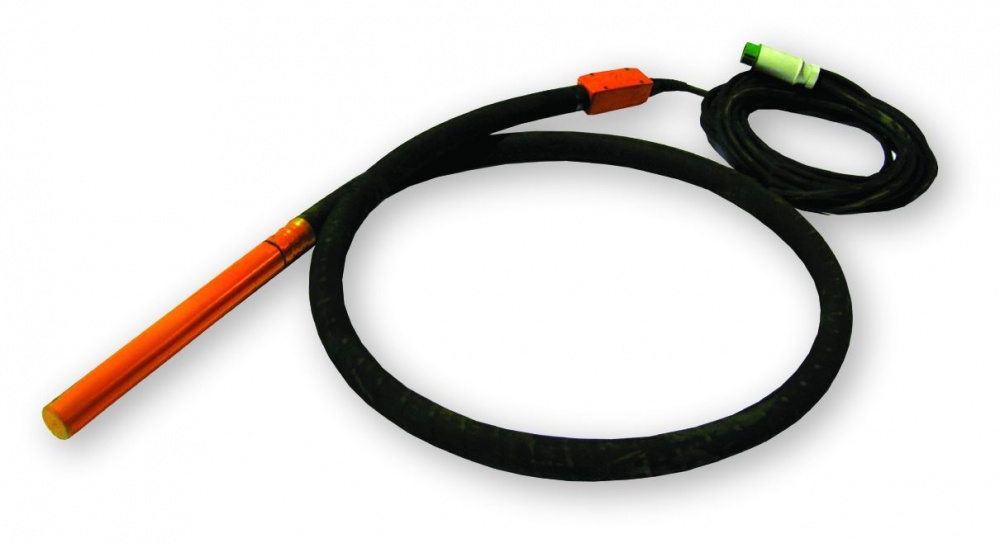

Вибратор ИВАР-60 (AR-60), 42 В Красный Маяк глубинный со встроенным электродвигателем

  • Вибратор ИВАР-60 (AR-60), 42 В Красный Маяк глубинный со встроенным электродвигателем
Диаметр рабочей части вибронаконечника 60 мм
Синхронная частота 12000 кол/мин
Вынуждающая сила 4,6 кН
Мощность двигателя 0,8 кВт
Напряжение 42; 3ф В
Частота тока 200 Гц
Масса 14 кг
Все характеристики
Код товара: 449

Вибратор ИВАР-60 предназначен для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования в гидротехническом строительстве, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.

Выбор вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.

Вибратор ИВАР-60 состоит из вибронаконечника и пластиковой коробки с выключателем, соединенных между собой резинометаллическим рукавом. К коробке с выключателем подведен питающий кабель, оснащенный евровилкой. Включение вибратора осуществляется с помощью выключателя, расположенного в пластиковой коробке.

Вибронаконечник вибратора представляет собой конструкцию, состоящую из герметически закрытого корпуса, во внутрь которого встроен электродвигатель с закрепленным на валу ротора дебалансом, при вращении которого возникает вынуждающая сила.

Все наружные соединения корпусов вибронаконечников имеют левую резьбу.

Смазка подшипника в вибронаконечнике осуществляется веретенным маслом, залитым в нижнюю часть корпуса вибронаконечника.

Питание вибратора осуществляется от инвертора (мощность 1,5 кВт, входное напряжение 220В; 1ф, частота тока 50 Гц, выходное  напряжением 42 В; 3ф, частота тока 200 Гц) или инвертора большей мощности, обеспечивающего номинальное напряжение при работе вибратора.

Допускается подключать к одному преобразователю частоты тока несколько вибраторов серии ИВАР в соответствии с установленной мощностью преобразователя. Включение вибраторов серии ИВАР производить поочерёдно с выдержкой времени, обеспечивающей полный пуск вибратора.

ВНИМАНИЕ!

Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Вибратор ИВАР-60 заземлять запрещено.

Во избежание вытекания смазки вибраторы должны храниться в наклонном положении в сухом помещении.

При температуре воздуха ниже минус 10°С пуск вибратора затруднен в результате повышения вязкости жидкой смазки. Требуется прогрев вибратора или кратковременное трехкратное включение его в сеть продолжительностью до 10 с. с интервалом 2 – 3 минуты.

При уплотнении бетонных смесей должны соблюдаться следующие условия:

  • включение и отключение вибратора производить только вне бетонной смеси, установленным выключателем;
  • запрещается работа вибратора на воздухе или с не полностью погруженным в бетонную смесь корпусом вибронаконечника.

Несоблюдение данного условия приводит к перегреву и разрушению обмоток электродвигателя.

  • недопустим зажим вибронаконечника между стержнями арматуры или арматурой и опалубкой во избежание перегрузки электродвигателя и преждевременного выхода из строя.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия – ТУ 4833-007-00239942-2002.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ИВАР-60

Наружный диаметр вибронаконечника, мм

60

Длина вибронаконечника, мм, не более

410

Радиус действия, мм

430

Производительность, м3/ч

15,2

Частота колебаний, Гц, (кол/мин):

синхронная

при холостом ходе, не менее

200 (12000)

190 (11400)

Вынуждающая сила, кН:

при синхронной частоте колебаний

при частоте колебаний холостого хода, не менее

4,6

4,2

Тип электродвигателя

трехфазный, асинхронный

с короткозамкнутым ротором

Класс изоляции

В

Мощность, кВт:

номинальная

номинальная потребляемая, не более

0,6

0,8

Номинальное напряжение, В

42; 3ф

Номинальная частота тока, Гц

200

Номинальный ток, А, не более

14

Режим работы по ГОСТ Р МЭК 60745-1-2009

6 мин / 4 мин*

Масса вибратора, кг.

14

Вес вибратора, воспринимаемый руками оператора, кг, не более

13,3

* 6 мин. - продолжительность рабочего времени; 4 мин. - продолжительность периода отключения.

Длина гибкого кабеля между источником питания и вибратором должна быть необходимой для удобства маневрирования, но не менее 5 м от источника питания. Кабель токоподводящий должен быть классом не ниже чем кабель в усиленной полихлоропреновой оболочке (кодовое обозначение 60245 IEC по ГОСТ Р МЭК 60245-1-2009). Кабель должен быть с тремя медными жилами. Сечение жил токоподводящего кабеля рекомендуется выбирать согласно таблице:

Длина кабеля, м

Номинальное сечение жилы кабеля, мм2

ИВАР-60

до 10

4,0

10…15

6,0

15…20

6,0

20…30

8,0
