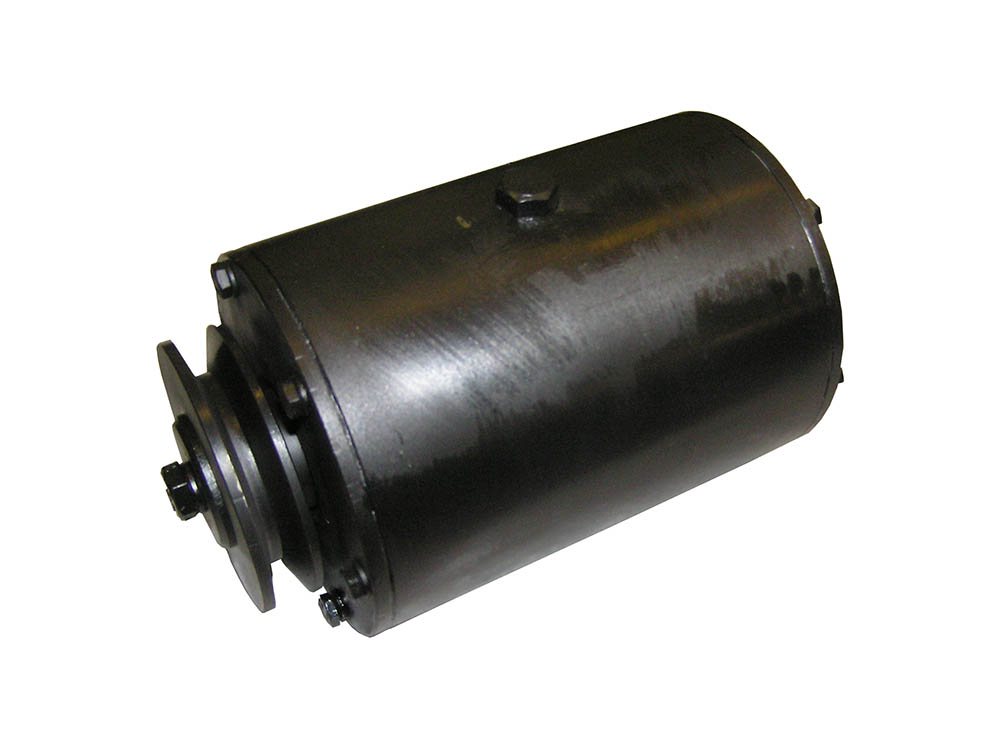

Вибратор ИВМ-20-90 Красный Маяк механический
| Синхронная частота | 5400 кол/мин |
|---|---|
| Вынуждающая сила | 20 кН |
| Статический момент | 6,1 кг.см. |
| Масса | 16,7 кг |
Вибратор механический ИМВ-20-90 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплит, виброплощадок и других технологических работ.
Вибраторы механические монтируются на виброоборудование путем сварки и предназначены для работы от бензинового, электрического или дизельного привода через клиноременную передачу.
Вибратор ИВМ-20-90 соответствует исполнению У категории 2 по ГОСТ 15150-69.
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
Документация
Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".
|
Модель |
Частота колебаний |
Вынуждающая сила, кН |
Статический момент, кг-см |
Масса, кг |
|
|
Гц |
минˉ¹ |
||||
|
ИВМ-12-90 |
90 |
5400 |
12,0 |
3,4 |
13,7 |
|
ИВМ-15-90 |
15,0 |
4,6 |
15,2 |
||
|
ИВМ-20-90 |
20,0 |
6,1 |
16,7 |
||
|
Модель |
L, мм |
В, мм |
Н, мм |
|
ИВМ-12-90 |
207 |
130 |
135 |
|
ИВМ-15-90 |
220 |
||
|
ИВМ-20-90 |
253 |
ИВМ-20-90 - 5208 часов.
