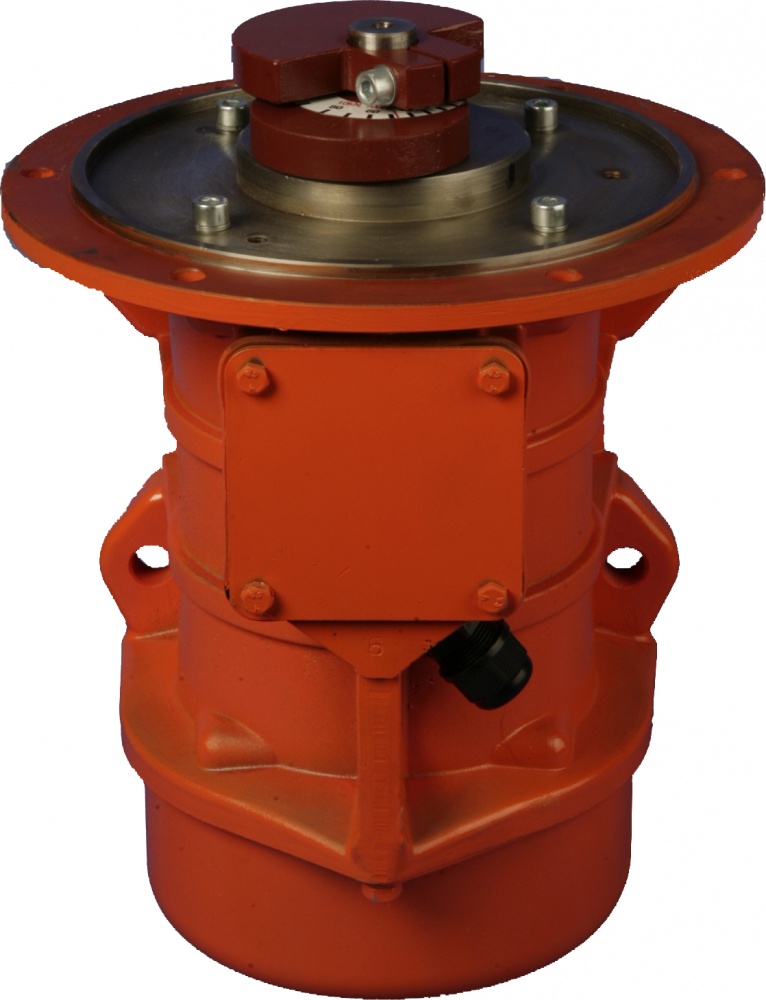

Вибратор ИВФ-11-50, 220, 380 В Красный Маяк поверхностный фланцевый общего назначения

  • Вибратор ИВФ-11-50, 220, 380 В Красный Маяк поверхностный фланцевый общего назначения
Потребляемая мощность 0,97 кВт
Синхронная частота 3000 кол/мин
Вынуждающая сила 5,6...11,3 кН
Статический момент 5,7...11,4 кг.см.
Средняя наработка до отказа часы (не менее) 5000
Напряжение 220; 380;3ф В
Частота тока 50 Гц
Масса 30,5 кг
Все характеристики

Напряжение, В

Код товара: 412

Фланцевые вибраторы ИВФ-11-50 предназначены для эксплуатации на виброустановках, в которых необходима вибрация, параллельная плоскости крепления вибратора.

Применение фланцевых вибраторов ИВФ-11-50 эффективно на таких установках как вибросита, виброконвееры. Процесс просеивания протекает быстрее и равномернее, если просеивающая поверхность вибросита колеблется не в вертикальной плоскости (как в случае применения обыкновенного поверхностного вибратора), а в горизонтальной (при применении фланцевого вибратора).

Вибратор ИВФ-11-50 представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВФ-11-50 предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.


Документация

Полные технические характеристики

Технические условия – ТУ 3343-006-00239942-2001.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ИВФ-11-50

Частота колебаний, Гц (кол/мин) синхронная

50 (3000)

холостого хода, не менее

47,9 (2873)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

11,3

Максимальный стати­ческий момент деба­ланса, кг-см

11,4

Мощность, кВт: номинальная

0,75

номинальная потреб­ляемая, не более

0,97

Номинальное напряжение, В

220; 380

Номинальный ток, А

4,8; 2,8

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

F

Масса вибратора, кг.

30,5

Степень защиты по ГОСТ 14254-96

IP66

Тип вибратора

Напряжение, В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ИВФ-11-50

220

4,8

5,3

-

380

2,8

3,1

-

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­-2007

ИВФ-11-50

5,7

5,6

4,4

I

S1

7,7

7,6

6,0

II

9,4

9,3

7,3

III

10,3*

10,2

8,0

IV

11,1

11,0

8,6

V

S3 40%

11,4

11,3

8,8

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.


Тип вибратора

L

D

d

d1

d2

N

R

h

l1

l2

ИВФ-11-50

357

279

14

254

229

4

80

10

5

58,5

Вибратор

Установочная плита

Крепежные болты

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВФ-11-50

16

0.25

М12х45

86

8.8

Вибратор

Средняя наработка до отказа, ч., не менее

ИВФ-11-50

5000
