Вибратор ЭВ-320 380 В Красный Маяк поверхностный общего назначения

  • Вибратор ЭВ-320 380 В Красный Маяк поверхностный общего назначения
  • Вибратор ЭВ-320 380 В Красный Маяк поверхностный общего назначения

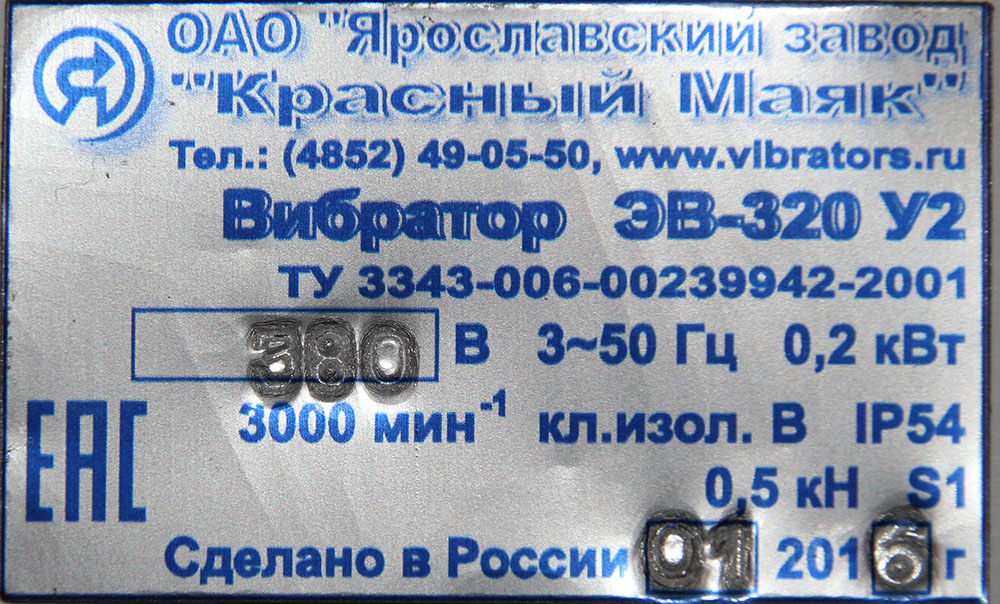

Потребляемая мощность 0,2 кВт
Синхронная частота 3000 кол/мин
Вынуждающая сила 0,5...1,0 кН
Статический момент 0,5...1,0 кг.см.
Присоединительные размеры 63х80 мм
Средняя наработка до отказа часы (не менее) 900
Напряжение 380 В
Частота тока 50 Гц
Габаритные размеры 195х117х130 мм
Масса 4,4 кг
Все характеристики
Код товара: 336
На складе
9 500 ₽/шт
КупитьКупить в 1 клик
Как получить скидку?

Модификации

Вибратор ИВ-01-50 42, 380 В Красный Маяк поверхностный общего назначения высокого ресурса
ИВ-01-50
13 900 ₽
Мощность
0,2 кВт
Синхр. частота
3000 кол/мин
Напряжение
42; 380 В

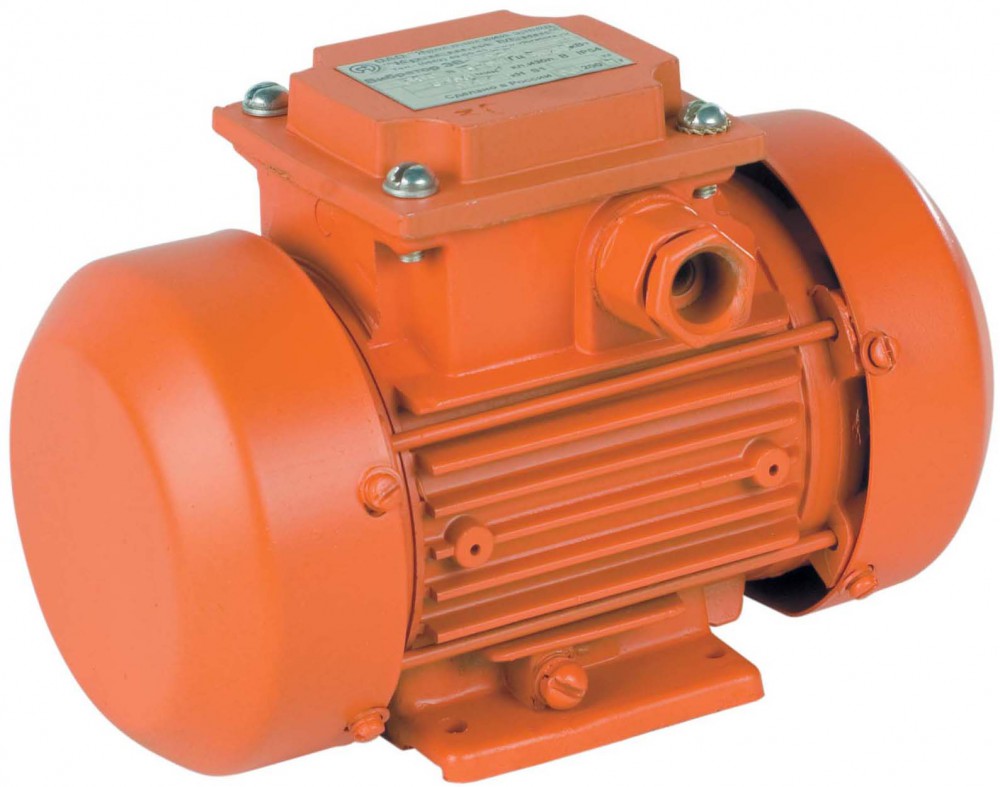

Поверхностный вибратор общего назначения ЭВ-320 представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Площадочный вибратор ЭВ-320 является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плит на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ЭВ-320 предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов ЭВ-320 – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

pdfПаспорт Вибраторы ИВ – 98Б, ИВ – 99Б, ИВ-99Н, ИВ-105-2,2, ИВ-105Н-2,2, ИВ – 107А, ИВ –107Н,ИВ-107А-1,5, ИВ-107Н-1,5, ЭВ-320, ИВ-320, ИВ-01-50, ИВ-02-50
.pdf (727.49 КБ)

Технические условия - ТУ 3343-006-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 1515069 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ЭВ-320, ЭВ-320Е

ЭВ-320-4

Частота колебаний, Гц(кол/мин) синхронная

50 (3000)

25 (1500)

холостого хода, не менее

46 (2760)

23 (1380)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

1,0

0,25

Максимальный стати­ческий момент деба­ланса, кг-см

1,0

1,0

Мощность, кВт: номинальная

0,12

0,09

номинальная потреб­ляемая, не более

0,2

0,18

Номинальное напряжение, В

380; 220 ~ 1Ф

380

Номинальный ток, А

0,7; 0,99;

0,45

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

4,4; 5,5

4,6

Степень защиты по ГОСТ14254-96

IP54

Тип вибратора

Напряжение,В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ЭВ-320

380

0,4

0,5

0,56

ЭВ-320Е

220

0,99

-

1,4

ЭВ-320-4

380

0,45

0,56

0,63

Тип

вибрато­ра

Статический

момент

дебаланса,

кг-см (%)

Вынуждающая сила при синхронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776-­2007

ЭВ-320

0,5*

0,5

0,44

I

S1

1,0

1,0

0,88

II

S3 40%

ИВ-320Е

0,5*

0,5

0,44

I

S1

1,0

1,0

0,88

V

S3 40%

ИВ-320-4

0,5*

0,12

0,11

I

S1

1,0

0,25

0,21

II

S3 40%

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.


Тип вибратора

L

B

H

L1

A

A1

D

h

ЭВ-320; ЭВ-320-4

191

117

132

-

63

80

5,8

6

ЭВ-320Е

191

102

132

77

63

80

5,8

6


Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм, не менее

толщина, мм, не менее

неплоскостность, мм, не более

номинальные размеры, мм

момент затяжки, Нм

класс проч­ности

ЭВ-320; ЭВ-320Е; ЭВ-320-4

150x150

8

0.25

M5x25

6

8.8


Вибратор

Средняя наработка до отказа, ч., не менее

ЭВ-320; ЭВ-320Е, ЭВ-320-4

900
