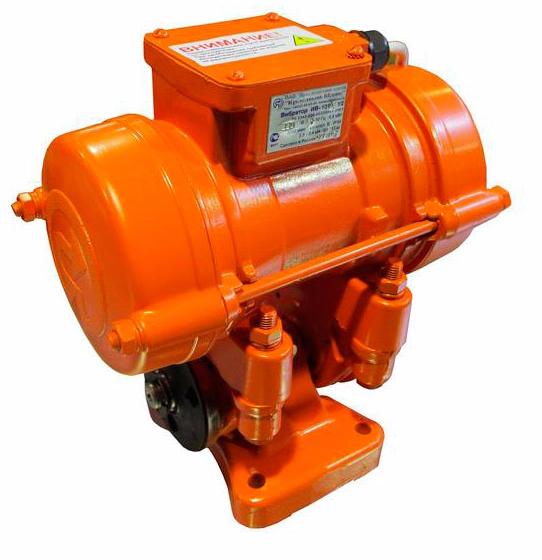

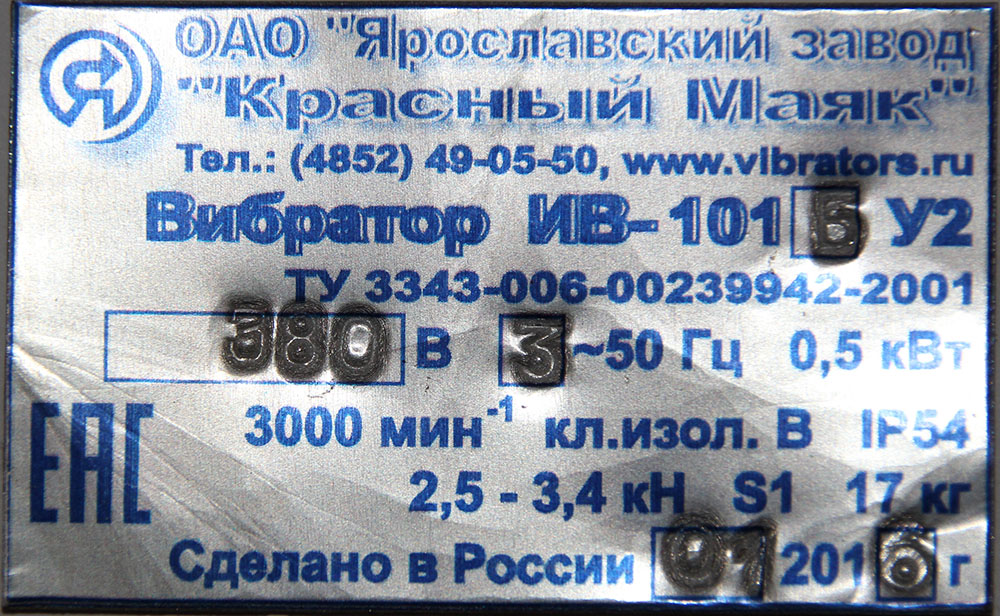

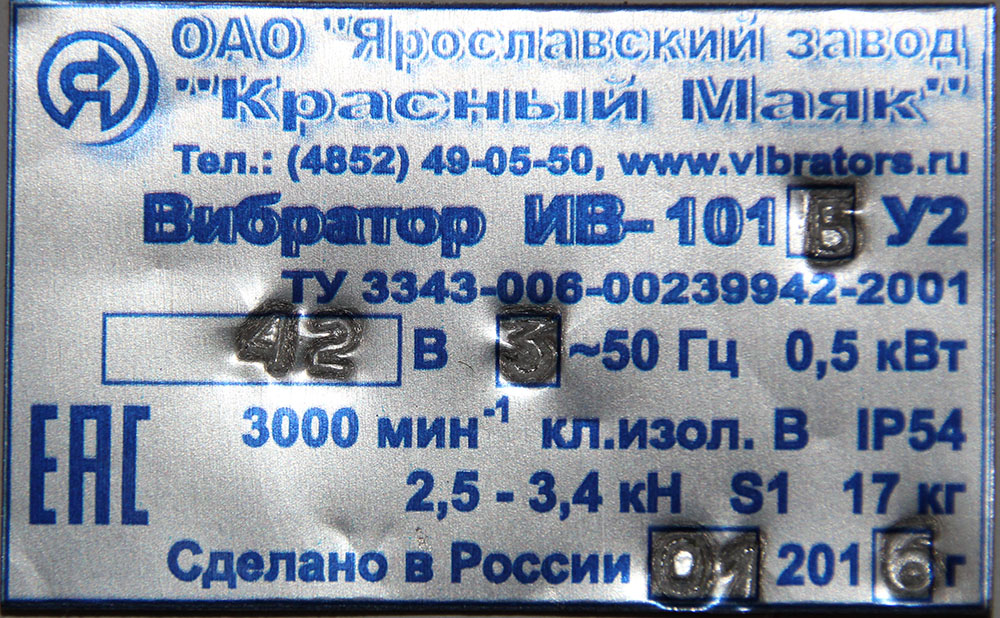

Вибратор ИВ-101Б 42, 380 В Красный Маяк поверхностный общего назначения (ИВ-35)

  • Вибратор ИВ-101Б 42, 380 В Красный Маяк поверхностный общего назначения (ИВ-35)
  • Вибратор ИВ-101Б 42, 380 В Красный Маяк поверхностный общего назначения (ИВ-35)
  • Вибратор ИВ-101Б 42, 380 В Красный Маяк поверхностный общего назначения (ИВ-35)
Потребляемая мощность0,5 кВт
Синхронная частота3000 кол/мин
Вынуждающая сила2,5...5,0 кН
Статический момент2,55...5,1 кг.см.
Присоединительные размеры100х145 Ø13 мм
Средняя наработка до отказа часы (не менее)700
Напряжение42; 380 В
Частота тока50 Гц
Габаритные размеры300х180х330 мм
Масса17 кг
Все характеристики

Напряжение, В

Код товара: 323

Поверхностный вибратор общего назначения ИВ-101Б состоит из электровибратора ИВ-99Б и маятниковой подставки.

Вибратор ИВ-101Б представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания, вызванные дебалансами, преобразуются в направленные благодаря шарнирному соединению возбудителя колебаний с вибромеханизмом.

Площадочный вибратор ИВ-101Б является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-101Б предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов ИВ-101Б – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия - ТУ 3343-006-00239942-2001.

Наименование завода - изготовителя - ОАО «Ярославский завод «Красный Маяк».

Вибратор соответствует исполнению У категории 2 ГОСТ 15150-69 и предназначен для эксплуатации в районах, характеризующихся следую­щими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в кон­центрациях, которые могут вызвать разрушение металлов и электроизо­ляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ИВ-101Б

ИВ-101Е

Частота колебаний, Гц (кол/мин) синхронная

50(3000)

холостого хода, не менее

46,3(2775)

Максимальная вынуждающая сила, (при синхронной частоте колеба­ний), кН



5,0

Максимальный статический момент дебаланса, кг-см

5,1

Мощность, кВт: номинальная

0,25

номинальная потребляемая, не более

0,5

Номинальное напряжение, В

42; 220; 380

220 ~ 1Ф

Номинальный ток, А

9; 1,9; 1,1

1,75

Частота тока, Г ц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с

короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

17

Степень защиты по ГОСТ14254-96

IP54

Класс защиты от поражения элек­трическим током по ГОСТ Р МЭК 1029-1-94



1

Ёмкость рабочего конденсатора (напряжением 400...450 В), мкФ

12


Тип вибратора

Напряжение, В

Ток, А при режиме работы

S1

S3 60%

S3 40%



42

9

11,3

12,6

ИВ-101Б

220

1,9

2,4

2,7

380

1,1

1,4

1,6

ИВ-101Е

220

1,75

2,2

2,5


Статический момент де­баланса, кг-см

Вынуждаю­щая сила при син­хронной ча­стоте коле­баний, кН

Вынуждаю­щая сила при частоте колебаний холостого хода, кН

Положе­ние деба­лансов

Режим ра­боты по ГОСТ Р 52776­-2007

2,55

2,5

1,9

I

S1

3,45*

3,4

2,6

II

4,2

4,1

3,2

III

S3 60 %

4,6

4,51

3,5

IV

4,9

4,8

3,7

V

S3 40 %

5,1

5,0

3,9

VI

* Значения статического момента дебалансов, с которыми вибраторы выпус­каются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.


1 - коробка выводов; 2 - кабель (провод) токоподводящий; 3 - станина; 4 - статор; 5 - ротор; 6, 12 - подшипники; 7 - щит подшипниковый; 8 - де­баланс; 9 - крышка; 10 - амортизатор; 11 - ось; 13 - подставка.

Вибратор

Установочная плита

Крепежные болты

габаритные размеры, мм, не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВ - 101Б; ИВ - 101Е

250x250

12

0,25

М12х65

86

8.8

Средняя наработка до отказа, ч., не менее:

ИВ - 101Б - 700;

ИВ - 101Е - 700
