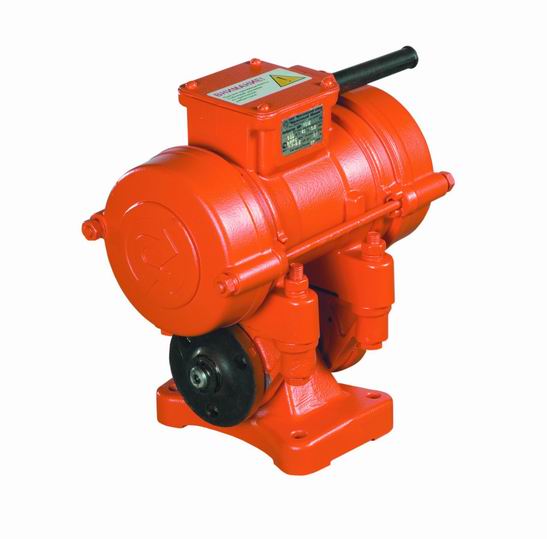

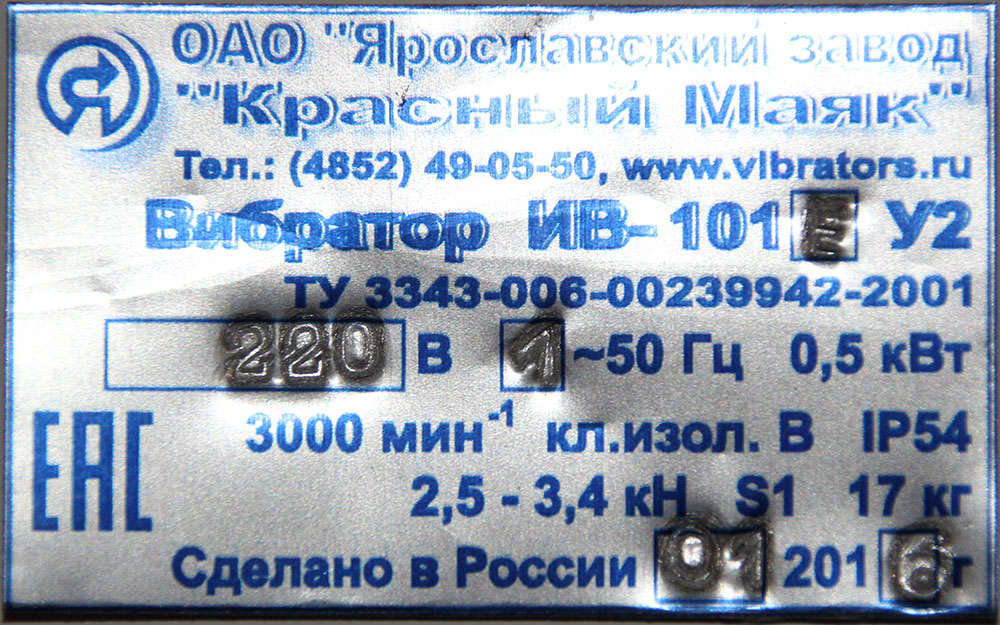

Вибратор ИВ-101Е, 220 В Красный Маяк поверхностный общего назначения
| Потребляемая мощность | 0,5 кВт |
|---|---|
| Синхронная частота | 3000 кол/мин |
| Вынуждающая сила | 2,5...5,0 кН |
| Статический момент | 2,55...5,1 кг.см. |
| Присоединительные размеры | 100х145 Ø13 мм |
| Средняя наработка до отказа часы (не менее) | 700 |
| Напряжение | 220 В |
| Частота тока | 50 Гц |
| Габаритные размеры | 300х180х330 мм |
| Масса | 19,5 кг |
Поверхностный вибратор общего назначения ИВ-101Е состоит из электровибратора ИВ-99Б и маятниковой подставки.
Вибратор ИВ-101Е представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания, вызванные дебалансами, преобразуются в направленные благодаря шарнирному соединению возбудителя колебаний с вибромеханизмом.
Площадочный вибратор ИВ-101Е является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.
Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).
Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.
ВНИМАНИЕ!
После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Вибраторы предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.
С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.
Гарантийный срок службы вибраторов ИВ-101Е – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
Документация
Технические условия - ТУ 3343-006-00239942-2001.
Наименование завода - изготовителя - ОАО «Ярославский завод «Красный Маяк».
Вибратор соответствует исполнению У категории 2 ГОСТ 15150-69 и предназначен для эксплуатации в районах, характеризующихся следующими условиями:
-
высота местности над уровнем моря не более 1000 м;
-
окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
-
температура окружающей среды от плюс 40 до минус 45 °С.
|
Наименование показателей |
Значения |
|
|
|
ИВ-101Б |
ИВ-101Е |
|
Частота колебаний, Гц (кол/мин) синхронная |
50(3000) |
|
|
холостого хода, не менее |
46,3(2775) |
|
|
Максимальная вынуждающая сила, (при синхронной частоте колебаний), кН |
5,0 |
|
|
Максимальный статический момент дебаланса, кг-см |
5,1 |
|
|
Мощность, кВт: номинальная |
0,25 |
|
|
номинальная потребляемая, не более |
0,5 |
|
|
Номинальное напряжение, В |
42; 220; 380 |
220 ~ 1Ф |
|
Номинальный ток, А |
9; 1,9; 1,1 |
1,75 |
|
Частота тока, Г ц |
50 |
|
|
Тип вибрационного механизма |
Дебалансный регулируемый |
|
|
Тип электродвигателя |
Асинхронный трехфазный с |
|
|
короткозамкнутым ротором |
||
|
Класс изоляции |
В |
|
|
Масса вибратора, кг. |
17 |
|
|
Степень защиты по ГОСТ14254-96 |
IP54 |
|
|
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 1029-1-94 |
|
1 |
|
Ёмкость рабочего конденсатора (напряжением 400...450 В), мкФ |
|
12 |
|
Тип вибратора |
Напряжение, В |
Ток, А при режиме работы |
||
|
S1 |
S3 60% |
S3 40% |
||
|
|
42 |
9 |
11,3 |
12,6 |
|
ИВ-101Б |
220 |
1,9 |
2,4 |
2,7 |
|
|
380 |
1,1 |
1,4 |
1,6 |
|
ИВ-101Е |
220 |
1,75 |
2,2 |
2,5 |
|
Статический момент дебаланса, кг-см |
Вынуждающая сила при синхронной частоте колебаний, кН |
Вынуждающая сила при частоте колебаний холостого хода, кН |
Положение дебалансов |
Режим работы по ГОСТ Р 527762007 |
|
2,55 |
2,5 |
1,9 |
I |
S1 |
|
3,45* |
3,4 |
2,6 |
II |
|
|
4,2 |
4,1 |
3,2 |
III |
S3 60 % |
|
4,6 |
4,51 |
3,5 |
IV |
|
|
4,9 |
4,8 |
3,7 |
V |
S3 40 % |
|
5,1 |
5,0 |
3,9 |
VI |
* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.
S1 - продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительностью включения 6 мин., 4 мин. - отдых;
S3 40% - повторно-кратковременный режим работы с продолжительностью включения 4 мин., 6 мин. - отдых.
1 - коробка выводов; 2 - кабель (провод) токоподводящий; 3 - станина; 4 - статор; 5 - ротор; 6, 12 - подшипники; 7 - щит подшипниковый; 8 - дебаланс; 9 - крышка; 10 - амортизатор; 11 - ось; 13 - подставка.
|
Вибратор |
Установочная плита |
Крепежные болты |
||||
|
габаритные размеры, мм, не менее |
толщина, мм, не менее |
неплоскостность, мм, не более |
номинальные размеры, мм |
момент затяжки, Нм |
класс прочности |
|
|
ИВ - 101Б; ИВ - 101Е |
250x250 |
12 |
0,25 |
М12х65 |
86 |
8.8 |
Средняя наработка до отказа, ч., не менее:
ИВ - 101Б - 700;
ИВ - 101Е - 700
