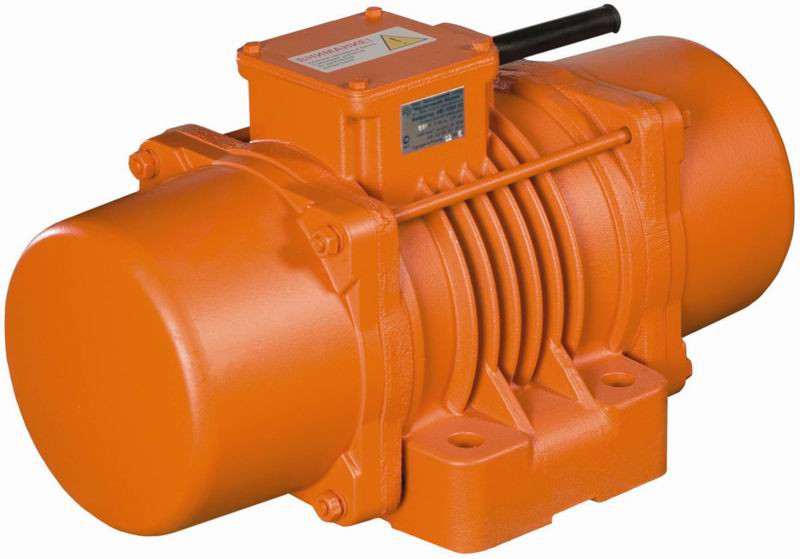

Вибратор ИВ-106Э, 380 В Красный Маяк поверхностный общего назначения
- Мощность
- 1,07
- Синхр. частота
- 1500
- Масса
- 41
Проверим, подходит ли ИВ-106Э для вашей установки
Сообщите массу, режим работы и параметры питания — инженер проверит выбор.
Поверхностный вибратор общего назначения ИВ-106Э предназначен для возбуждения вибрации в установках мельничного оборудования.
Вибратор ИВ-106Э представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции,на которой он установлен.
Площадочный вибратор ИВ-106Э является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации
Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)
Вибратор должен крепиться к плоской и достаточно жесткой установочной плите, на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально
ВНИМАНИЕ!
После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Вибраторы ИВ-106Э предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.
С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
Технические условия - ТУ 3343-006-00239942-2001
Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 1515069 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
-
высота местности над уровнем моря не более 1000 м;
-
окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
-
температура окружающей среды от плюс 40 до минус 45 °С.
|
Наименование показателей |
Значения |
|
|
ИВ-106Э |
ИВ-106Э1 |
|
|
Частота колебаний, Гц(кол/мин) синхронная |
25 (1500) |
|
|
холостого хода, не менее |
23,3 (1400) |
|
|
Максимальная вынуждающая сила, кН при синхронной частоте колебаний |
5 |
3,12 |
|
Максимальный статический момент дебаланса, кг-см |
20 |
12,66 |
|
Мощность, кВт: номинальная |
0,75 |
|
|
номинальная потребляемая, не более |
1,07 |
|
|
Номинальное напряжение, В |
380 |
|
|
Номинальный ток, А |
2,3 |
|
|
Частота тока, Гц |
50 |
|
|
Тип вибрационного механизма |
Дебалансный регулируемый |
|
|
Тип электродвигателя |
Асинхронный трехфазный с короткозамкнутым ротором |
|
|
Класс изоляции |
В |
|
|
Масса вибратора, кг. |
41,0 |
|
|
Степень защиты по ГОСТ14254-96 |
IP54 |
|
|
Тип вибратора |
Напряжение, В |
Ток, А при режиме работы |
||
|
S1 |
S3 60% |
S3 40% |
||
|
ИВ-106Э; ИВ-106Э1 |
380 |
2,3 |
2,9 |
3,2 |
|
Тип вибратора |
Статический момент дебаланса, кг-см (%) |
Вынуждающая сила при синхронной частоте колебаний, кН (%) |
Вынуждающая сила при частоте колебаний холостого хода, кН |
Положение дебалансов |
Режим работы по ГОСТ Р 527762007 |
|
|
ИВ-106Э |
10,0 |
2,5 |
1,9 |
I |
S1 |
|
|
13,0* |
3,4 |
2,5 |
II |
|||
|
16,0 |
4,1 |
3,1 |
III |
S3 60 % |
||
|
18,0 |
4,51 |
3,5 |
IV |
|||
|
19,4 |
4,8 |
3,7 |
V |
S3 40% |
||
|
20,0 |
5,0 |
3,8 |
VI |
|||
|
ИВ-106Э1 |
6,33 |
1,56 |
1,21 |
I |
S1 |
|
|
8,24* |
2,03 |
1,58 |
II |
|||
|
10,15 |
2,50 |
1,95 |
III |
S3 60 % |
||
|
11,42 |
2,81 |
2,19 |
IV |
|||
|
12,30 |
3,03 |
2,36 |
V |
S3 40% |
||
|
12,66 |
3,12 |
2,43 |
VI |
|||
* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.
S1 - продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительностью включения 6 мин., 4 мин. - отдых;
S3 40% - повторно-кратковременный режим работы с продолжительностью включения 4 мин., 6 мин. - отдых.
|
Тип вибратора |
L |
B |
H |
L1 |
A |
A1 |
D |
h |
|
ИВ-106Э; ИВ-106Э1 |
460 |
300 |
280 |
185 |
130 |
240 |
22 |
60 |
|
|
Установочная плита |
Крепежные болты |
||||
|
Вибратор |
габаритные размеры, мм не менее |
толщина, мм, не менее |
неплоскостность, мм, не более |
номинальные размеры, мм |
момент затяжки, Нм |
класс прочности |
|
ИВ-106Э; ИВ-106Э1 |
500x500 |
20 |
0.25 |
М20х110 |
410 |
8.8 |
|
Вибратор |
Средняя наработка до отказа, ч., не менее |
|
ИВ-106Э; ИВ-106Э1 |
500 |
