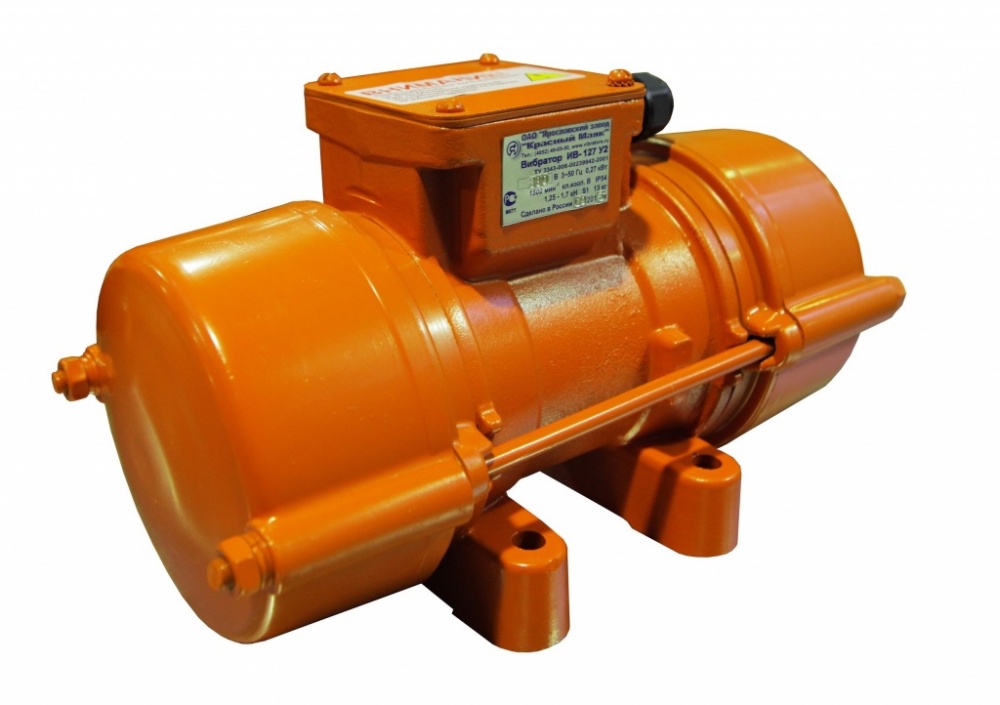

Вибратор ИВ-127 42, 380 В Красный Маяк поверхностный общего назначения

  • Вибратор ИВ-127 42, 380 В Красный Маяк поверхностный общего назначения
  • Вибратор ИВ-127 42, 380 В Красный Маяк поверхностный общего назначения
  • Вибратор ИВ-127 42, 380 В Красный Маяк поверхностный общего назначения
Потребляемая мощность0,27 кВт
Синхронная частота1500 кол/мин
Вынуждающая сила1,25...2,5 кН
Статический момент5,1...10,2 кг.см.
Присоединительные размеры100х145 мм
Средняя наработка до отказа часы (не менее)900
Напряжение42; 380 В
Частота тока50 Гц
Габаритные размеры350х180х200 мм
Масса13 кг
Все характеристики

Напряжение, В

Код товара: 334

Модификации

Вибратор ИВ-2,5-25, 42, 380 В Красный Маяк поверхностный общего назначения высокого ресурса
ИВ-2,5-25
12 300
Мощность
0,27 кВт
Синхр. частота
1500 кол/мин
Напряжение
42; 380 В

Поверхностный вибратор общего назначения ИВ-127 — предназначен для возбуждения вибрации в установках мельничного оборудования.

Вибратор ИВ-127 представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Площадочный вибратор ИВ-127 является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-127 предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия - ТУ 3343-006-00239942-2001

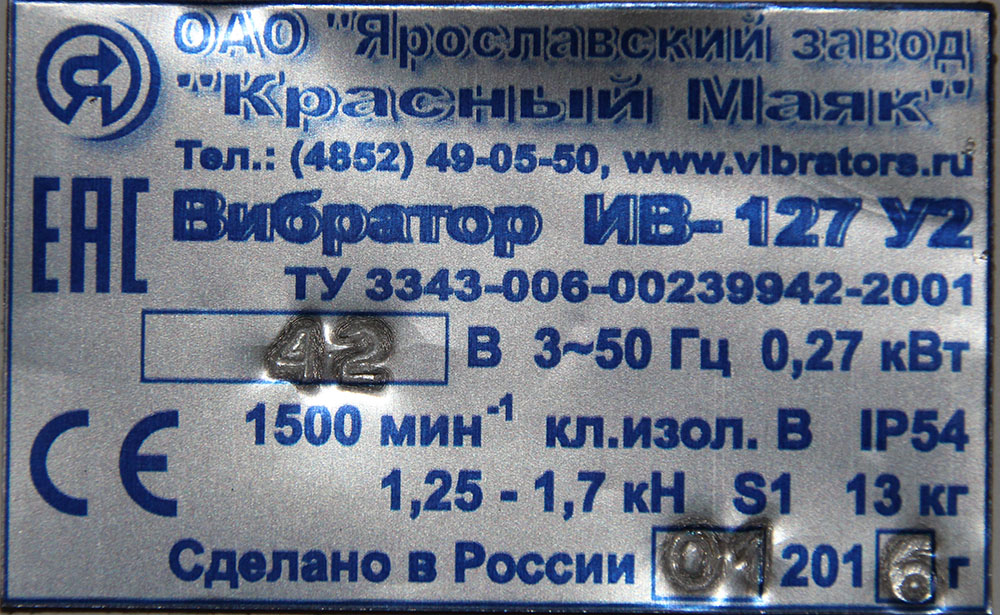

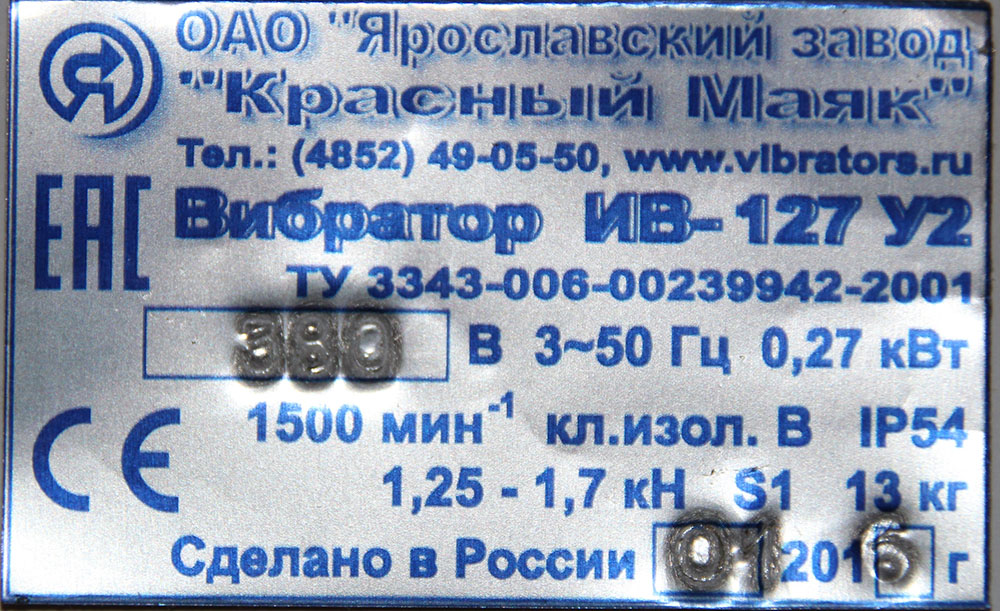

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ИВ-127

ИВ-127Э

Частота колебаний, Гц(кол/мин) синхронная

25 (1500)

холостого хода, не менее

23,3 (1400)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

2,5

1,25

Максимальный стати­ческий момент деба­ланса, кг-см

10,2

5,1

Мощность, кВт: номинальная

0,12

номинальная потреб­ляемая, не более

0,27

Номинальное напряжение, В

42; 220; 380

380

Номинальный ток, А

6,5; 1,2; 0,7

0,7

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

13

12,0

Степень защиты по ГОСТ14254-96

IP54

Тип вибратора

Напряжение, В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ИВ-127

42

6,5

8,1

9,1

220

1,2

1,5

1,7

380

0,7

0,9

1,0

ИВ-127Э

380

0,7

0,9

1,0

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­2007

ИВ-127

5,1

1,25

0,98

I

S1

  6,9*

1,70

1,30

II

8,4

2,05

1,60

III

S3 60 %

9,2

2,25

1,80

IV

10,0

2,45

1,90

V

S3 40%

10,2

2,50

2,00

VI

ИВ-127Э

2,55

0,63

0,49

I

S1

  3,45*

0,85

0,65

II

4,20

1,03

0,80

III

S3 60 %

4,60

1,13

0,90

IV

4,90

1,20

0,95

V

S3 40%

5,10

1,25

1,00

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.


Тип вибратора

L

B

H

L1

A

A1

D

h

ИВ-127

350

180

200

140

100

145

13

40

ИВ-127Э

300

180

200

140

100

145

13

40


Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВ-127; ИВ-127Э

250x250

12

0.25

М12х70

86

8.8


Вибратор

Средняя наработка до отказа, ч., не менее

ИВ-127; ИВ-127Э

900
