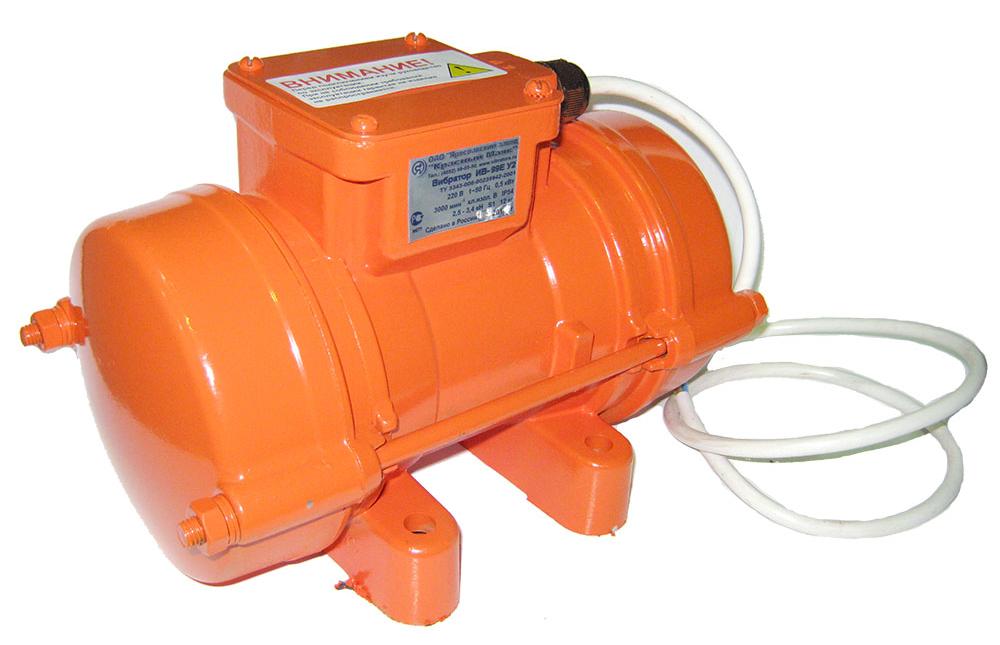

Вибратор ИВ-99Е 220 В Красный Маяк поверхностный общего назначения

  • Вибратор ИВ-99Е 220 В Красный Маяк поверхностный общего назначения
  • Вибратор ИВ-99Е 220 В Красный Маяк поверхностный общего назначения
Акция
Потребляемая мощность 0,5 кВт
Синхронная частота 3000 кол/мин
Вынуждающая сила 2,5...5,0 кН
Статический момент 2,55...5,1 кг.см.
Присоединительные размеры 100х145 Ø13 мм
Средняя наработка до отказа часы (не менее) 900
Напряжение 220 В
Частота тока 50 Гц
Габаритные размеры 300х180х200 мм
Масса 12 кг
Акция Да
Все характеристики
Код товара: 322

Модификации

Вибратор ИВ-05-50Е, 220 В Красный Маяк поверхностный общего назначения высокого ресурса
ИВ-05-50Е
20 790
Мощность
0,5 кВт
Синхр. частота
3000 кол/мин
Напряжение
220 В

Поверхностный вибратор общего назначения ИВ-99Е представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Площадочный вибратор ИВ-99Е является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-99Е предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов ИВ-99Е – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия – ТУ 3343-006-00239942-2001.

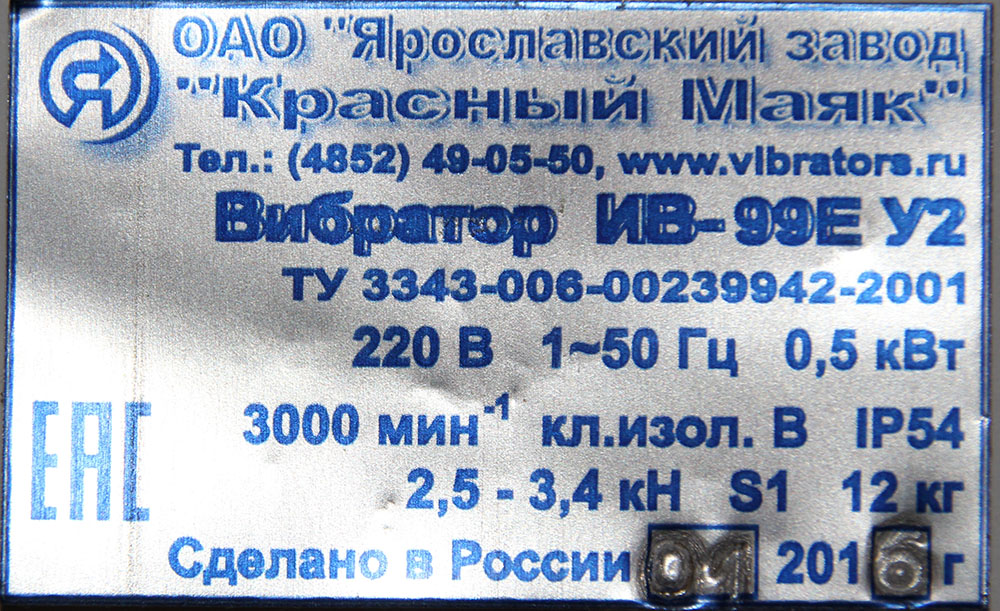

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ИВ-99Е

Частота колебаний, Гц (кол/мин) синхронная

50 (3000)

холостого хода, не менее

46,3 (2775)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

5,0

Максимальный стати­ческий момент деба­ланса, кг-см

5,1

Мощность, кВт: номинальная

0,25

номинальная потреб­ляемая, не более

0,5

Номинальное напряжение, В

220 ~ 1ф

Номинальный ток, А

1,75

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

12

Степень защиты по ГОСТ14254-96

IP54


Тип вибратора

Напряжение, В

Ток, А при режиме работы



S1

S3 60%

S3 40%

ИВ-99Е

220

1,75

2,2

2,5


Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­-2007

ИВ 99Е

2,55

2,5

1,9

I

S1

3,45*

3,4

2,6

II

4,2

4,1

3,2

III

S3 60 %

4,6

  4,51

3,5

IV

4,9

4,8

3,7

V

S3 40%

5,1

5,0

3,9

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.


Тип вибратора

L

B

H

L1

A

A1

D

h

ИВ-99Е

300

180

200

140

100

145

13

40

Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВ-99Е

250x250

12

0.25

М12х70

86

8.8

Вибратор

Средняя наработка до отказа, ч., не менее

ИВ – 99Е

900
