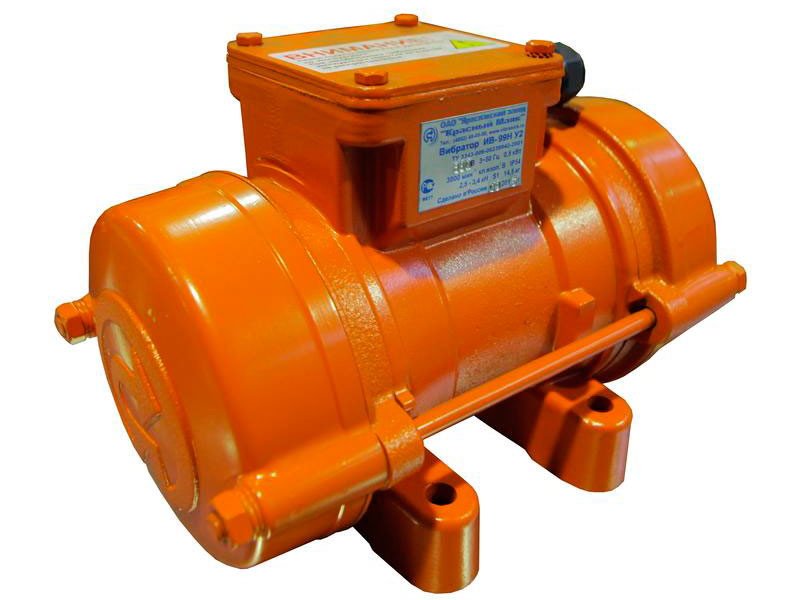

Вибратор ЭВ-401-01, 24 В Красный Маяк поверхностный постоянного тока

  • Вибратор ЭВ-401-01, 24 В Красный Маяк поверхностный постоянного тока
Модель вибратора ИВ-99Б; ИВ-05-50
Потребляемая мощность 0,5 кВт
Синхронная частота 3000 кол/мин
Вынуждающая сила 2,5...5,0 кН
Напряжение 24 (пост.ток) В
Масса 15 кг
Все характеристики
Код товара: 700

Вибраторы постоянного тока предназначены для возбуждения вибрации при транспортировании и выгрузке бетонных смесей и других материалов в мобильных установках, а также других технологических работ в полевых условиях, с питанием от автомобильных аккумуляторов суммарным напряжением 24 В, постоянного тока. Данные модели вибраторов широко используют на кузове самосвала, на приемном бункере бетононасоса, на коммунальных дорожных машинах и автомобильной спецтехнике, на различных бункерах к которым нет возможности подвести эл. ток.

Вибраторы постоянного тока ЭВ-401 и ЭВ-401-01 предназначены для работы от бортовой сети автомобиля 24В. Комплект состоит из вибратора на 18В и инвертора специального применения. ИСП предназначен для преобразования входного постоянного напряжения 24В (27В) от бортовой сети транспортных средств (аккумуляторных батарей) в переменное трехфазное напряжение 18В частотой 50Гц.

Вибратор ЭВ-401-01 представляет собой электродвигатель c короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.

ИСП обеспечивает аварийное отключение при срабатывании:

  • защиты от пониженного напряжения питания;
  • защита от короткого замыкания вибратора;
  • время-токовой защиты электродвигателя;
  • защита от утечки на массу (тестируется перед включением);
  • температурной защиты (порог срабатывания 70 ºС).

Внимание! Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ! После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки вибратора постоянного тока входят:

  • Вибратор – 1 шт.;
  • Инвертор ИСП-11 – 1 шт.;
  • Руководство по эксплуатации– 1 экз.;
  • Руководство по эксплуатации на вибратор – 1 экз.;
  • Руководство по эксплуатации на инвертор– 1 экз.

Документация

Полные технические характеристики

Технические условия – ТУ 3343-006-00239942-2001.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС. (от плюс 40 до минус 25 ºС. для ИСП-11М)

Наименование моделей

ИВ-401

ИВ-401-01

Тип вибратора

ИВ-98Н

ИВ-98Б

ИВ-05-50

ИВ-99Б

Частота колебаний, Гц (кол/мин) синхронная

50 (3000)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

11,3

5,0

Максимальный стати­ческий момент деба­ланса, кг-см

11,4

5,1

Мощность, кВт: номинальная

0,55

0,25

номинальная потреб­ляемая, не более

0,9

0,5

Номинальное напряжение, В

18

Номинальный ток, А

30

20

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Масса вибратора, кг.

23,5

20

15

11,5

Степень защиты по ГОСТ 14254-96

IP66

IP54

IP66

IP54

Инвертор ИСП-11М

Номинальное напряжение, В:

на входе в инвертор

на выходе с инвертора

27 (+10%; -20%) постоянное

18- трехфазное

Номинальный ток, А:

на входе в инвертор

на выходе с инвертора

35

35

Степень защиты по ГОСТ IEC 60034-5-2011

IP54

Режим работы по ГОСТ 12.2.013.0-91

15 мин/20 мин*

Масса, инвертора, кг

0,9

* 15 мин. - продолжительность номинального рабочего периода, 20 мин. – продолжительность номинального периода отключения.

Тип вибратора

Напряжение, В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ИВ-98Н

18

30,0

37,2

42,0

ИВ-98Б

18

24,6

29,5

33,0

ИВ-05-50

18

20,0

24,8

28,0

ИВ-99Б

18

20,0

24,8

28,0

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­-2007

ИВ 98Н;

ИВ-98Б

5,7

5,6

4,4

I

S1

7,7*

7,6

6,0

II

9,4

9,3

7,3

III

S3 60 %

10,3

10,2

8,0

IV

11,1

11,0

8,6

V

S3 40%

11,4

11,3

8,8

VI

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776-­2007

ИВ-05-50;

ИВ-99Б

2,55

2,5

1,9

I

S1

3,45*

3,4

2,6

II

4,2

4,1

3,2

III

S3 60 %

4,6

4,5

3,5

IV

4,9

4,8

3,7

V

S3 40%

5,1

5,0

3,9

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.

ИВ-98Б

Тип вибратора

L

B

H

L1

A

A1

D

h

ИВ-98Н

365

234

248

202

130

190

17

60

ИВ-98Б

365

235

250

175

130

190

17

60

ИВ-05-50

280

187

208

143

100

145

13

35

ИВ-99Б

300

180

200

140

100

145

13

40

Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВ-98Н

300x300

16

0.25

М16х100

210

8.8

ИВ-98Б

400x400

16

0.25

М16х100

210

8.8

ИВ-05-50; ИВ-99Б

250x250

12

0.25

М12х70

86

8.8

Вибратор

Средняя наработка до отказа, ч., не менее

ИВ-98Н

4000

ИВ-98Б

700

ИВ-05-50

5000

ИВ-99Б

900
