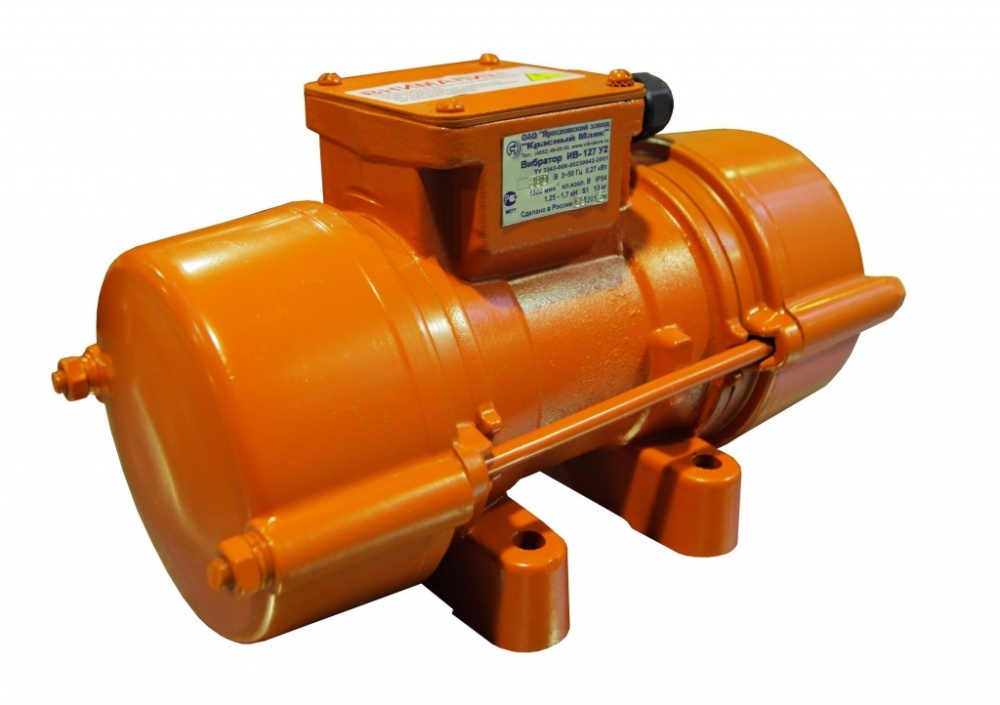

Вибратор ИВ-127Н 380 В Красный Маяк поверхностный общего назначения повышенной надежности

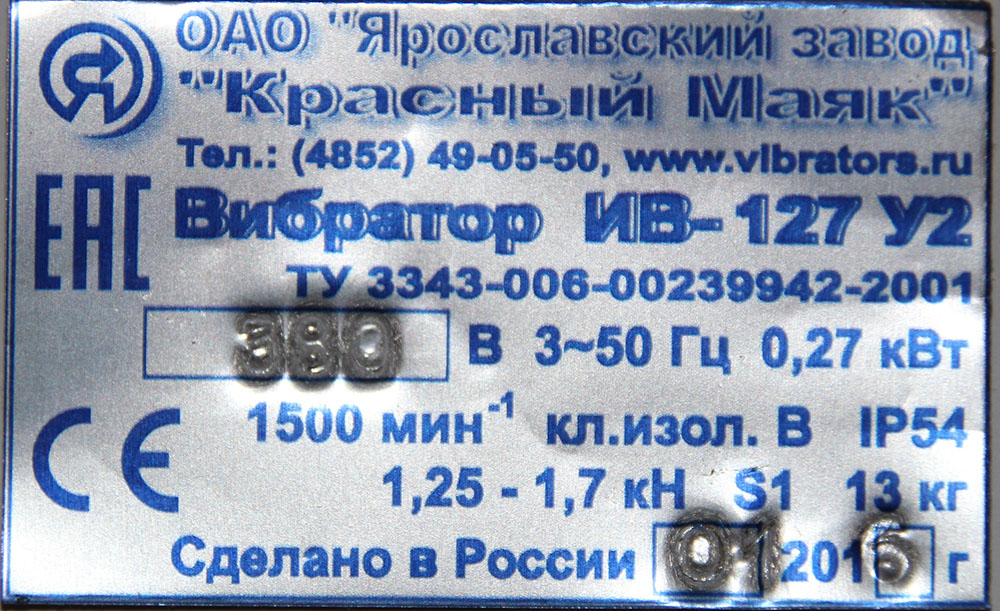

  • Вибратор ИВ-127Н 380 В Красный Маяк поверхностный общего назначения повышенной надежности

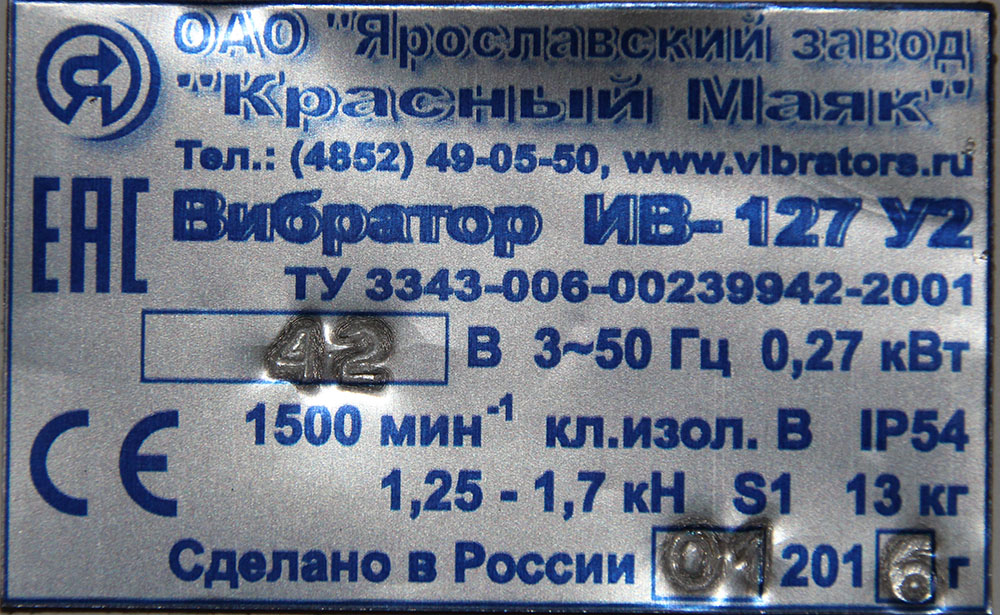

  • Вибратор ИВ-127Н 380 В Красный Маяк поверхностный общего назначения повышенной надежности
  • Вибратор ИВ-127Н 380 В Красный Маяк поверхностный общего назначения повышенной надежности
Потребляемая мощность0,27 кВт
Синхронная частота1500 кол/мин
Вынуждающая сила1,25...2,5 кН
Статический момент5,1...10,2 кг.см.
Присоединительные размеры100х145 мм
Средняя наработка до отказа часы (не менее)3000
Напряжение380 В
Частота тока50 Гц
Габаритные размеры350х180х200 мм
Масса15,5 кг
Все характеристики

Напряжение, В

Код товара: 349

ИВ-127Н- вибратор повышенной надежности – это повышенная пыле – влаго - защищенность, чугунные подшипниковые щиты, повышенная прочность обмоток, селективная сборка. Увеличенный рабочий ресурс не менее 3000 часов.

Вибратор ИВ-127Н представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Площадочный вибратор ИВ-127Н является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-127Н предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия - ТУ 3343-006-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150¬69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ИВ-127Н

Частота колебаний, Гц(кол/мин) синхронная

25 (1500)

холостого хода, не менее

23,3 (1400)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

2,5

Максимальный стати­ческий момент деба­ланса, кг-см

10,2

Мощность, кВт: номинальная

0,12

номинальная потреб­ляемая, не более

0,27

Номинальное напряжение, В

380

Номинальный ток, А

0,7

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

15,5

Степень защиты по ГОСТ 14254-96

IP54

Тип вибратора

Напряжение,В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ИВ-127Н

380

0,7

0,9

1,0

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­-2007

ИВ-127Н

5,1

1,25

0,98

I

S1

6,9*

1,70

1,30

II

8,4

2,05

1,60

III

S3 60 %

9,2

2,25

1,80

IV

10,0

2,45

1,90

V

S3 40%

10,2

2,50

2,00

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.


Тип вибратора

L

B

H

L1

A

A1

D

h

ИВ-127Н

350

180

200

140

100

145

13

40


Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВ-127Н

250x250

12

0.25

М12х70

86

8.8


Вибратор

Средняя наработка до отказа, ч., не менее

ИВ-127Н

3000
