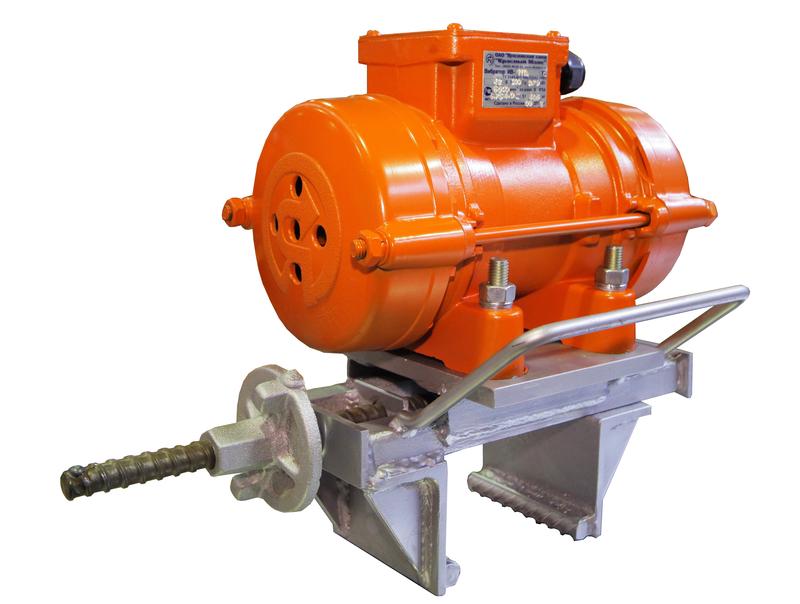

Вибратор ИВ-448-01, 42 В Красный Маяк для опалубки поверхностный высокочастотный
| Потребляемая мощность | 0,79 кВт |
|---|---|
| Синхронная частота | 6000 кол/мин |
| Вынуждающая сила | 3,73...7,50 кН |
| Статический момент | 0,95...1,9 кг.см. |
| Присоединительные размеры | 0...145х200 мм |
| Напряжение | 42; 3ф В |
| Частота тока | 200 Гц |
| Габаритные размеры | 407...552х261х332 мм |
| Масса | 24,8 кг |
Высокочастотные вибраторы для опалубки ИВ-448 предназначены для уплотнения бетонной смеси в опалубке в труднодоступных для глубинного вибратора местах: под окнами и нишами, в колоннах и т.п. Состоят из поверхностного вибратора, установленного на быстросъемном зажиме. Зажим предназначен крепления конструкции на опалубке систем doka, PERI и других совместимых с ними. Опалубочный вибратор устанавливается вместо опалубочного замка.
Вынуждающую силу (силу воздействия) можно регулировать путем изменения положения дебалансов (эксцентриков), находящихся под крышками на обоих концах вибратора.
Входящий в состав поверхностный вибратор может быть обычным (частота механической вибрации 50 Гц), так и высокочастотным (частота механической вибрации 100 Гц или 200 Гц).
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации
Вибраторы ИВ-448, ИВ-448-01 необходимо подключать к сети через преобразователь частоты тока с соответствующими параметрами.
Марка преобразователя частоты для вибратора ИВ-448 – ИСП-220/4,5.
Марка преобразователя частоты для вибратора ИВ-448-01 – ИСП-42/24.
Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).
ВНИМАНИЕ!
После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
- вибратор тисковый для опалубки - 1 шт.;
- паспорт - 1 шт.;
- руководство по эксплуатации на вибратор - 1 шт
Документация
Технические условия - ТУ 3343-006-00239942-2001
Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
- высота местности над уровнем моря не более 1000 м;
- окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
- температура окружающей среды от плюс 40 до минус 45 °С.
|
Наименование показателей |
Значения |
||
|
ИВ-448 |
ИВ-448-01 |
||
|
Тип комплектующего вибратора |
ИВ-111А |
||
|
Частота колебаний, мин. синхронная |
6000 |
||
|
Вынуждающая сила, кН при синхронной частоте колебаний |
3,73…7,5 |
||
| Статический момент дебаланса, кг-см |
0,95…1,9 |
||
|
Мощность, кВт: потребляемая |
0,79 |
||
|
Номинальное напряжение, В |
220 |
42 |
|
|
Частота тока, Гц |
200 |
||
|
Частота колебаний синхронная, Гц |
100 |
||
|
Тип вибрационного механизма |
Дебалансный регулируемый |
||
|
Тип электродвигателя |
Асинхронный трехфазный с короткозамкнутым ротором |
||
|
Класс изоляции |
В |
||
|
Масса вибратора, кг. |
24,8 |
||
|
Степень защиты по ГОСТ14254-96 |
IP54 |
||
|
Тип вибратора |
L, мм |
H, мм |
H1, мм |
|
ИВ-448 |
261 |
332 |
90 |
|
ИВ-448-01 |
