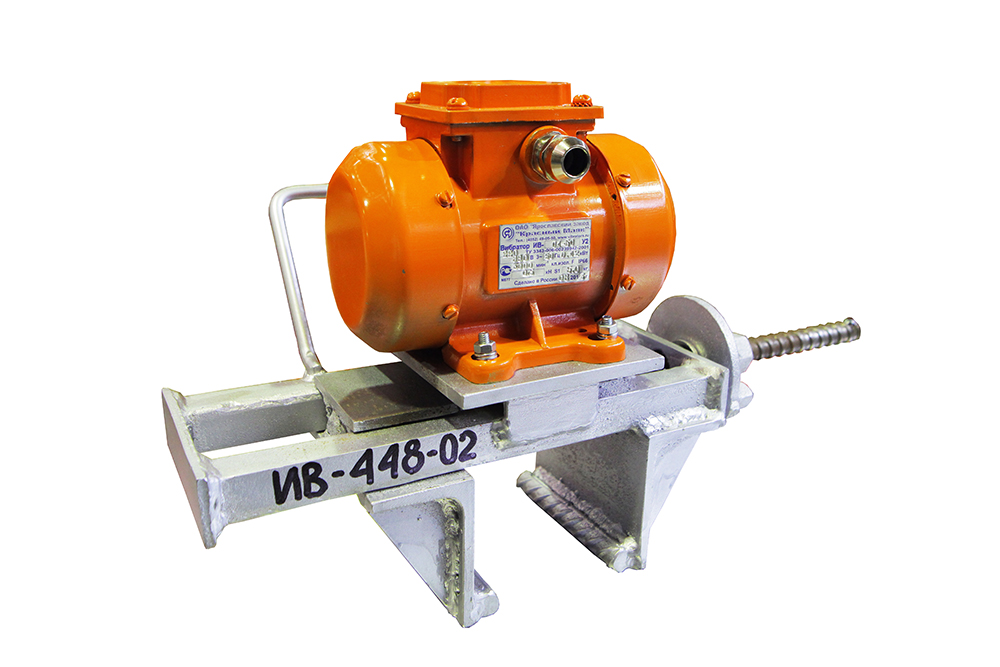

Вибратор ИВ-448-02, 220, 380 В Красный Маяк для опалубки поверхностный высокочастотный
| Потребляемая мощность | 0,35 кВт |
|---|---|
| Синхронная частота | 6000 кол/мин |
| Вынуждающая сила | 1,0...2,0 кН |
| Статический момент | 0...0,5 кг.см. |
| Присоединительные размеры | 0...145х140 мм |
| Напряжение | 220; 380;3ф В |
| Частота тока | 100 Гц |
| Габаритные размеры | 407...552х200х275 мм |
| Масса | 12,5 кг |
Высокочастотные вибраторы для опалубки ИВ-448 предназначены для уплотнения бетонной смеси в опалубке в труднодоступных для глубинного вибратора местах: под окнами и нишами, в колоннах и т.п. Состоят из поверхностного вибратора, установленного на быстросъемном зажиме. Зажим предназначен крепления конструкции на опалубке систем doka, PERI и других совместимых с ними. Опалубочный вибратор устанавливается вместо опалубочного замка.
Вынуждающую силу (силу воздействия) можно регулировать путем изменения положения дебалансов (эксцентриков), находящихся под крышками на обоих концах вибратора.
Входящий в состав поверхностный вибратор может быть обычным (частота механической вибрации 50Гц), так и высокочастотным (частота механической вибрации 100Гц или 200Гц).
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.
Вибратор ИВ-448-02 необходимо подключать к сети через преобразователь частоты тока с соответствующими параметрами.
Марка преобразователя частоты для вибратора ИВ-448-02 – ИСП-220/4,5-3.
Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).
ВНИМАНИЕ!
После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
- вибратор тисковый для опалубки - 1 шт.;
- паспорт - 1 шт.;
- руководство по эксплуатации на вибратор - 1 шт
Документация
Технические условия - ТУ 3343-006-00239942-2001
Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 1515069 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
- высота местности над уровнем моря не более 1000 м;
- окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
- температура окружающей среды от плюс 40 до минус 45 °С.
|
Наименование показателей |
Значения |
|
ИВ-448-02 |
|
|
Тип комплектующего вибратора |
ИВ-01-50 |
|
Частота колебаний, мин. синхронная |
6000 |
|
Вынуждающая сила, кН при синхронной частоте колебаний |
2,0 max |
|
Статический момент дебаланса, кг-см |
0,5 max |
|
Мощность, кВт: потребляемая |
0,35 |
|
Номинальное напряжение, В |
220/380 |
|
Частота тока, Гц |
100 |
|
Частота колебаний синхронная, Гц |
100 |
|
Тип вибрационного механизма |
Дебалансный регулируемый |
| Тип электродвигателя |
Асинхронный трехфазный с короткозамкнутым ротором |
|
Класс изоляции |
В |
|
Масса вибратора, кг. |
12,5 |
|
Степень защиты по ГОСТ 14254-96 |
IP54 |
|
Тип вибратора |
L, мм |
H, мм |
H1, мм |
|
ИВ-448-02 |
200 |
275 |
90 |
