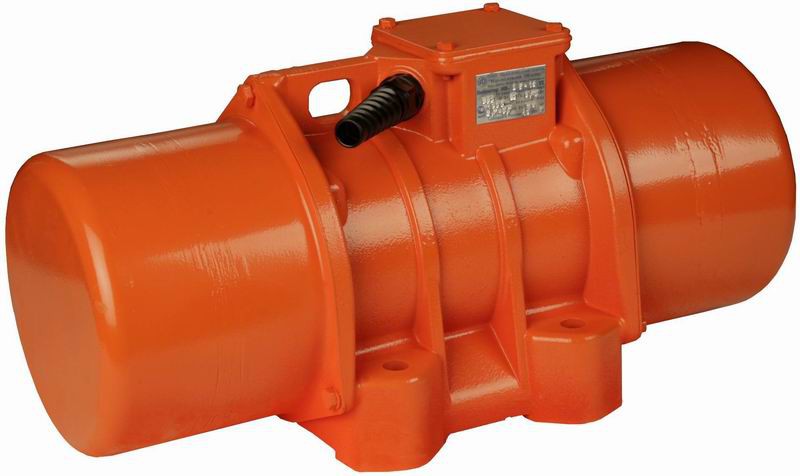

Вибратор ИВ-05-16 380 В Красный Маяк поверхностный общего назначения высокого ресурса

  • Вибратор ИВ-05-16 380 В Красный Маяк поверхностный общего назначения высокого ресурса
Потребляемая мощность0,53 кВт
Синхронная частота1000 кол/мин
Вынуждающая сила2,7...5,5 кН
Статический момент25,0…50,0 кг.см.
Присоединительные размеры130х190 мм
Средняя наработка до отказа часы (не менее)5000
Напряжение380 В
Частота тока50 Гц
Габаритные размеры500х234х248 мм
Масса35,6 кг
Все характеристики
Код товара: 355

Модификации

Поверхностный вибратор общего назначения повышенной надежности Красный Маяк ИВ-104Н-6 380 В
ИВ-104Н-6
22 200
Мощность
0,53 кВт
Синхр. частота
1000 кол/мин
Напряжение
380 В
Вибратор ИВ-104Б-6 380 В Красный Маяк поверхностный общего назначения
ИВ-104Б-6
16 330
Мощность
0,53 кВт
Синхр. частота
1000 кол/мин
Напряжение
380 В

Являясь по своим техническим характеристикам и габаритным размерам, аналогом вибраторов ИВ-104Б-6 и ИВ-104Н-6, новый вибратор ИВ-05-16 обладает рядом существенных качественных преиму­ществ:

  • Повышенная мощность нового вибратора ИВ-05-16 позволяет использовать его в более жест­ких режимах работы.

  • Повышенная пыле-влаго- защищенность препятствует проникновению посторон­них частиц в корпус вибратора, что положительно сказывается на рабочем ресурсе вибратора.

  • Повышенный рабочий ресурс: применение чугунных подшипниковых щитов, уси­ленные лапы станины, применение специальных подшипников обеспечивают среднюю на­работку вибратора на 600 %.

  • Отсутствие стяжек в конструкции вибратора облегчает операции по регулировке вынуждающей силы.

  • Механизм плавной регулировка дебалансов (дополнительная опция) позволяет точно подобрать необходимый режим работы и добиться максимального качества и произ­водительности при использовании виброоборудования.

Вибратор ИВ-05-16 представляет собой электродвигатель c короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Площадочный вибратор ИВ-05-16 является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-05-16 предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо; подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия - ТУ 3343-006-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк».

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ИВ-05-16

Частота колебаний, Гц(кол/мин) синхронная

16,7 (1000)

холостого хода, не менее

16,45 (985)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

5,5

Максимальный стати­ческий момент деба­ланса, кг-см

50

Мощность, кВт: номинальная

0,37

номинальная потреб­ляемая, не более

0,53

Номинальное напряжение, В

380

Номинальный ток, А

1,35

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

F

Масса вибратора, кг.

35,6

Степень защиты по ГОСТ 14254-96

IP66

Тип вибратора

Напряжение,В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ИВ-05-16

380

1,34

1,75

1,93

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­-2007

ИВ-05-16

25,0

2,7

2,1

I

S1

33,8*

3,7

2,9

II

41,2

4,5

3,5

III

S3 60 %

45,4

5,0

3,9

IV

48,8

5,4

4,2

V

S3 40%

50,0

5,5

4,3

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.




Тип вибратора

L

B

H

L1

A

A1

D

h

ИВ-05-16

500

234

248

202

130

190

17

60


Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм,

момент затяжки, Нм

класс проч­ности

ИВ-05-16

300x300

16

0.25

М16х100

210

8.8


Вибратор

Средняя наработка до отказа, ч., не менее

ИВ-05-16

5000
