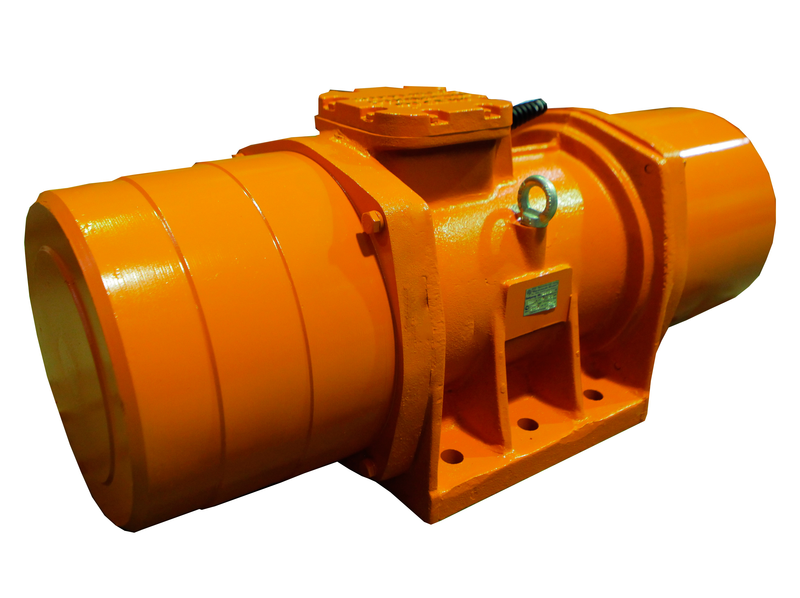

Вибратор ИВ-94-16 380 В Красный Маяк поверхностный общего назначения высокого ресурса

  • Вибратор ИВ-94-16 380 В Красный Маяк поверхностный общего назначения высокого ресурса
Потребляемая мощность7,00 кВт
Синхронная частота1000 кол/мин
Вынуждающая сила0...94,0 кН
Статический момент0...833,0 кг.см.
Присоединительные размеры124х305 мм
Средняя наработка до отказа часы (не менее)3500
Напряжение380 В
Частота тока50 Гц
Габаритные размеры1060х360х405 мм
Масса395 кг
Все характеристики
Код товара: 369

Вибратор ИВ-94-16 представляет собой электродвигатель c короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Площадочный вибратор ИВ-94-16 является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вынужденных колебаний активных систем вибрационных машин и механизмов, применяемых при выполнении вибрационных технологических процессов по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-94-16 предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия – ТУ 3343-006-00239942-2001.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ИВ-94-16

Частота колебаний, Гц(кол/мин) синхронная

16,7 (1000)

холостого хода, не менее

15,5 (930)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

93,5

Максимальный стати­ческий момент деба­ланса, кг-см

833

Мощность, кВт: номинальная

5

номинальная потреб­ляемая, не более

7

Номинальное напряжение, В

380

Номинальный ток, А

18

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

F

Масса вибратора, кг.

395

Степень защиты по ГОСТ14254-96

IP66

Тип вибратора

Напряжение, В

Ток, А при режиме работы S1

ИВ-94-16

380

18

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Режим работы по ГОСТ Р 52776-­2007

ИВ-94-16

0….100

0….93,5

0….81

S1

Завод изготовитель выпускает вибратор с предварительно установленными дебалансами в положение, статического момента – 70%

S1 - продолжительный режим работы;


Тип вибратора

L

B

H

L1

A

A1

D

h

ИВ-94-16

1060

360

405

360

124*

305*

26

35

* - по требованию заказчика возможно изготовление вибраторов с требуемым расположением крепежных отверстий и их диаметром

Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВ-94-16

500x500

45

0.25

М20х120*

М24х120*

410*

710*

8.8

* - по требованию заказчика возможно изготовление вибраторов с требуемым расположением крепежных отверстий и их диаметром

Вибратор

Средняя наработка до отказа, ч., не менее

ИВ-94-16

3500
