Потребляемая мощность 0,05 кВт
Синхронная частота 3000 кол/мин
Вынуждающая сила 2,5...5,0 кН
Статический момент 2,55...5,1 кг.см.
Напряжение 42; 380 В
Частота тока 50 Гц
Габаритные размеры 280х187х20 мм
Масса 11,7 кг
Все характеристики

Напряжение, В

Код товара: 1244

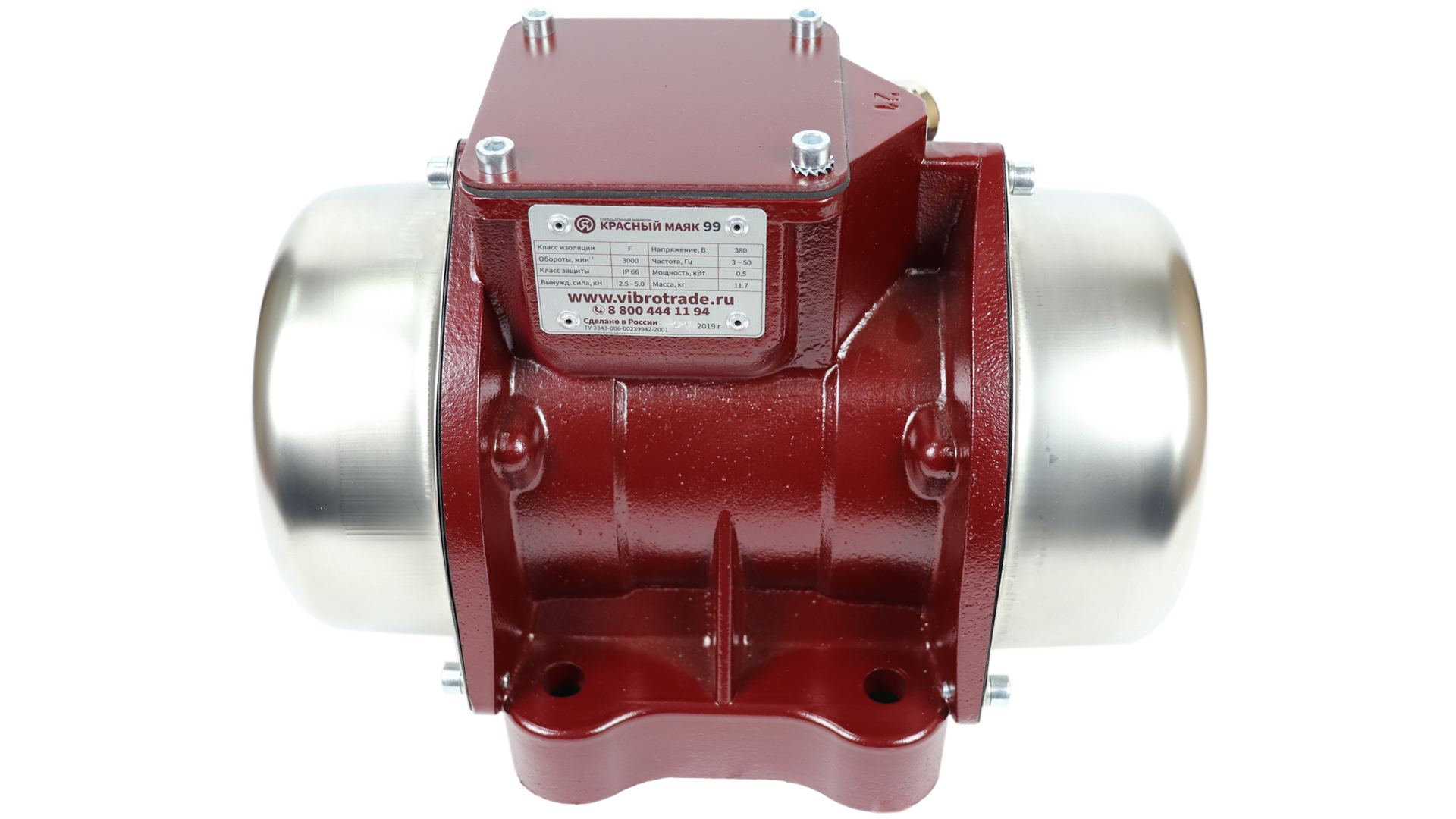

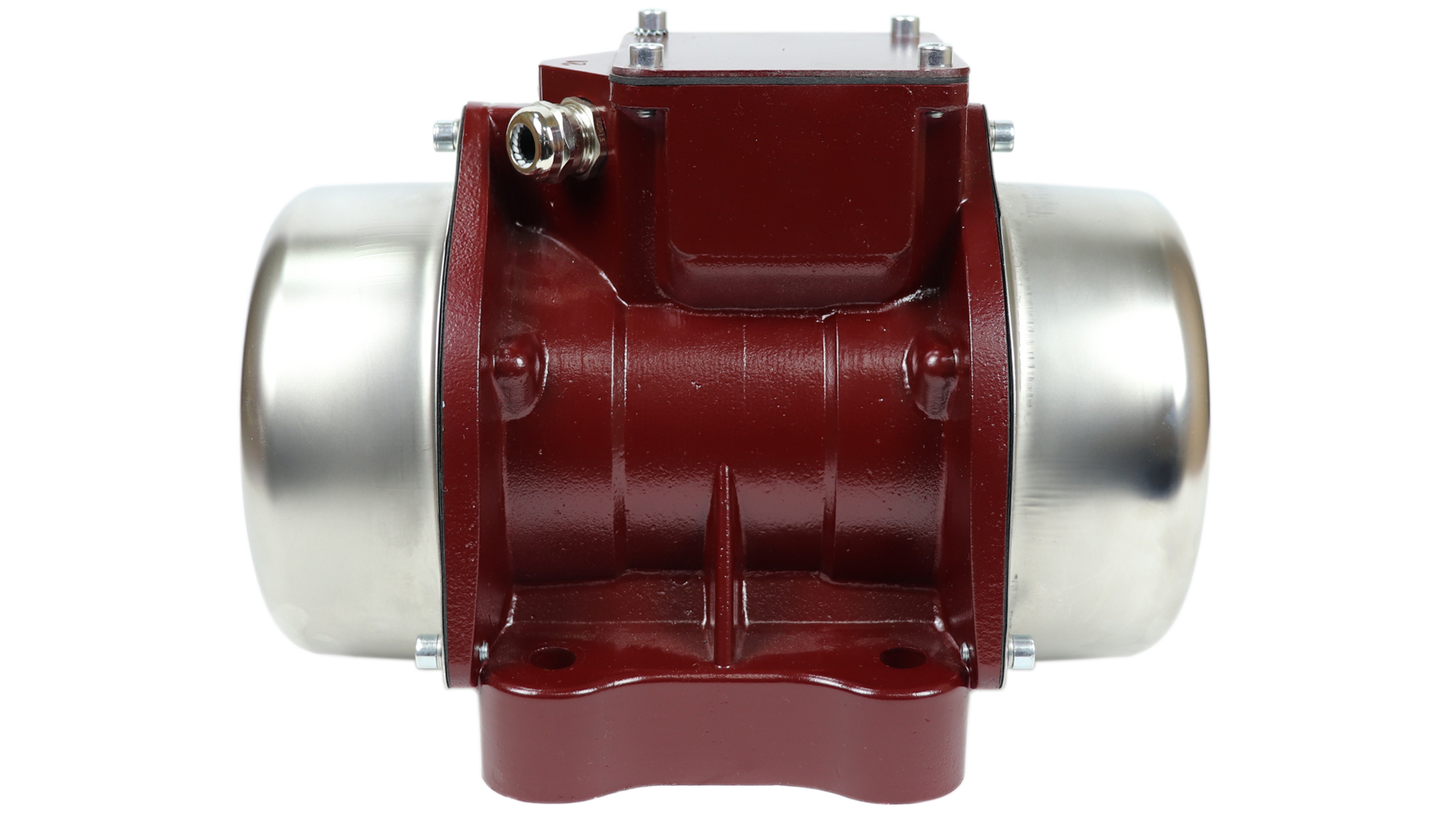

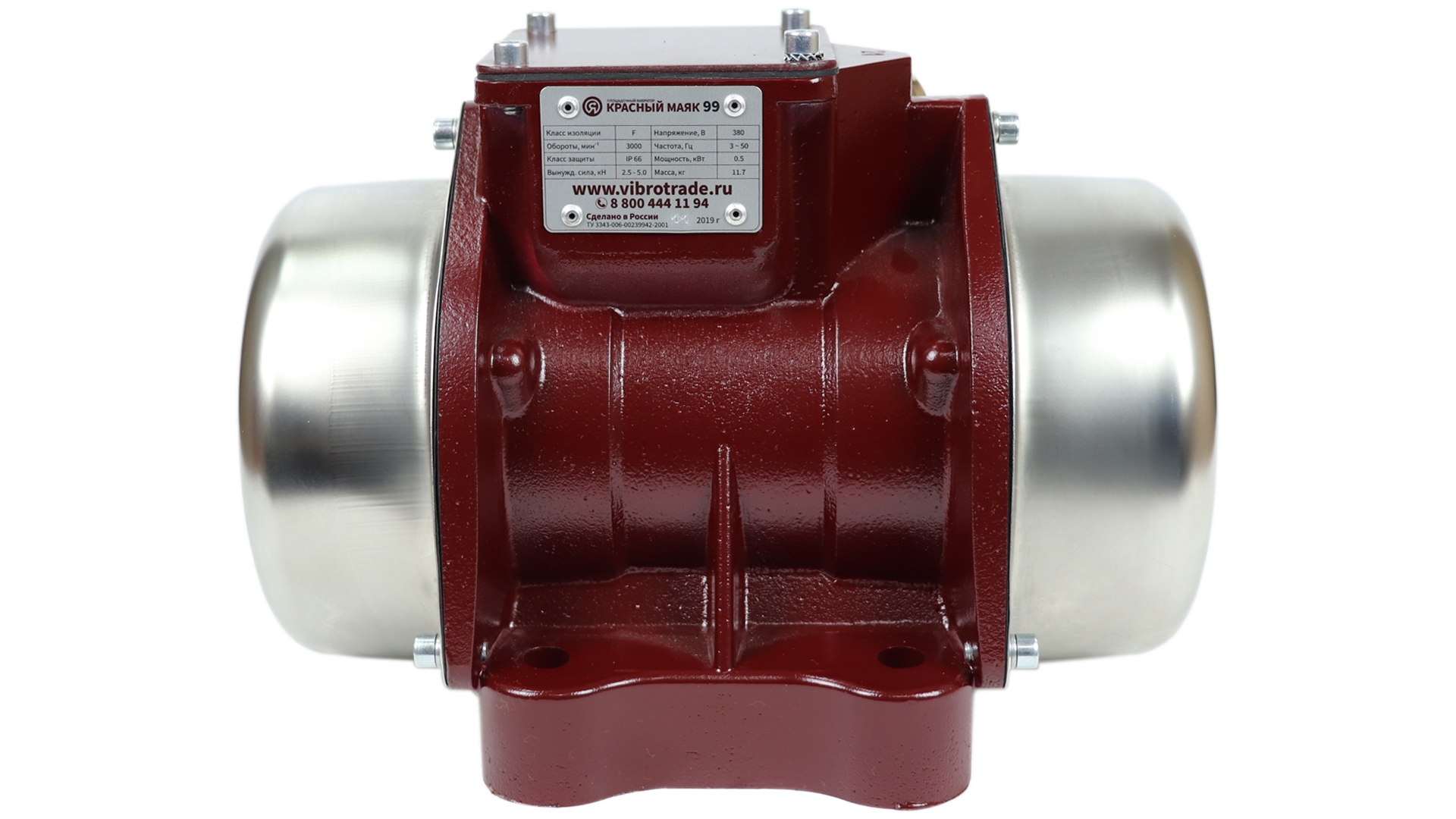

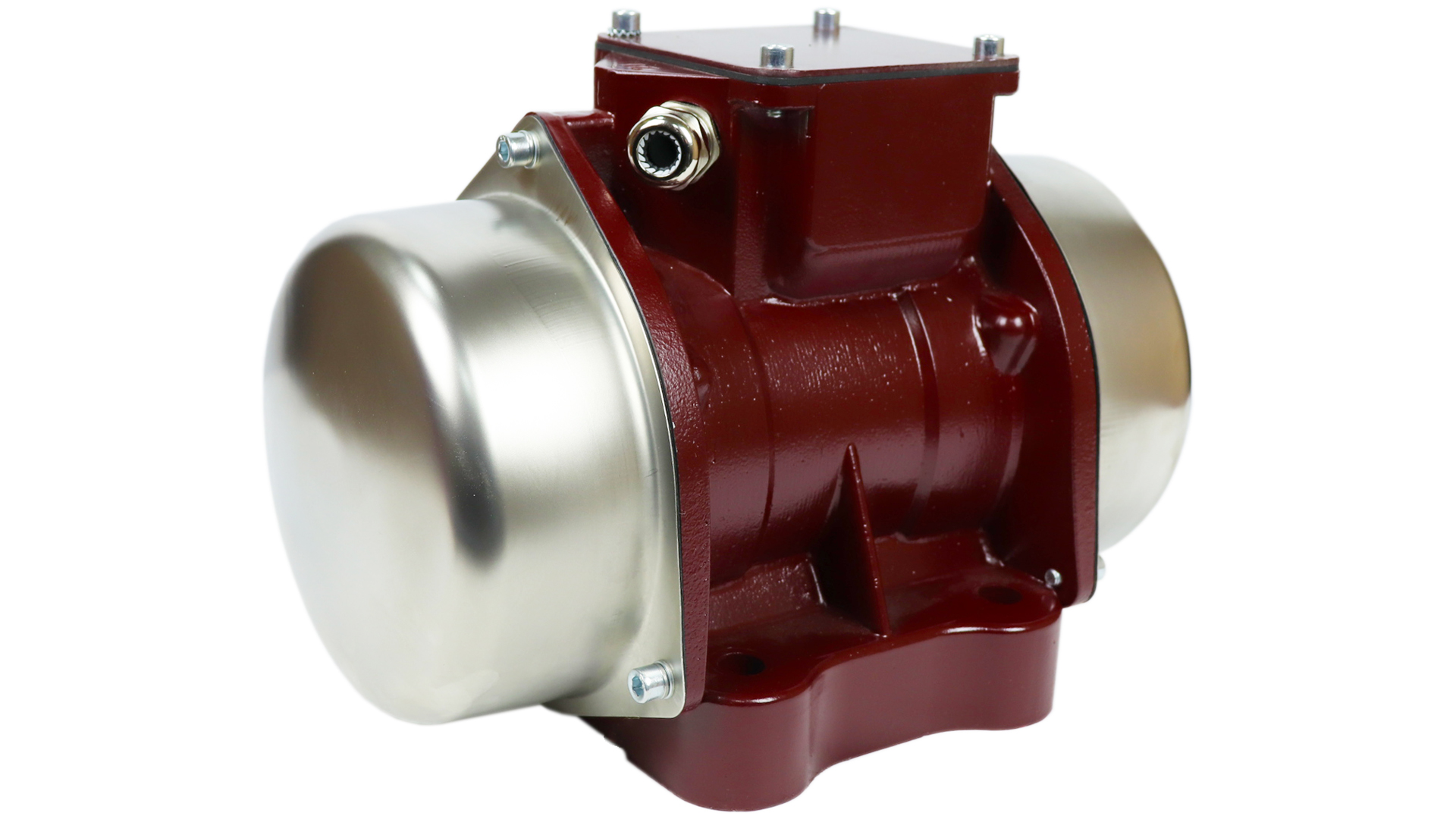

Вибратор представляет собой электродвигатель короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают  центробежную  (вынуждающую)  силу.  Регулирование  величины  вынуждающей  силы  вибратора  осуществляется  путём  изменения  взаимного  расположения дебалансов на обоих концах вала. Круговые  колебания  вибратора,  передаются  конструкции,  на  которой  он установлен.

Площадочный вибратор является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ

ВНИМАНИЕ!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации
Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)
Вибратор должен крепиться к плоской и достаточно жесткой установочной  плите  на  горизонтальных,  вертикальных  или  наклонных  ребрах жесткости возбуждаемой системы вибромеханизма.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Вибраторы  предназначены  для  включения  только  через  пусковое устройство.  Не  допускается  использование  кабельного  соединителя  для включения-отключения.
С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы  и  короткого  замыкания  каждый  вибратор  необходимо  подключить  к электрической  сети  через  отдельный  автоматический  выключатель  защиты электродвигателя с регулируемой уставкой по току.
Гарантийный срок службы вибраторов – 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
Полные технические характеристики
Технические условия – ТУ 3343-006-00239942-2001.
Наименование завода – изготовителя – ПАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
- высота местности над уровнем моря не более 1000 м;
- окружающая среда должна быть взрывобезопасной, не насыщенной
токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
- температура окружающей среды от плюс 40 до минус 45 ºС.

 Наименование показателей  Значения
 Частота колебаний, Гц (кол/мин) синхронная  50 (3000)
 Максимальная вынуждающая сила, кН при синхронной частоте колебаний 5,0
 Максимальный статический момент дебаланса, кг-см 5,1
 Мощность, кВт: номинальная потребляемая  0,5
 Номинальное напряжение, В 42; 220; 380
 Номинальный ток max, А 12,6; 2,7; 1,6
 Частота тока, Гц 50
 Тип вибрационного механизма Дебалансный регулируемый
 Тип электродвигателя  Асинхронный трехфазный с короткозамкнутым ротором
  Класс изоляции F
  Масса вибратора, кг. 11,7
  Степень защиты по ГОСТ14254-96 IP66

 Тип вибратора
 Напряжение В  Ток, А при режиме работы
S1
 Ток, А при режиме работы
S3 60%
 Ток, А при режиме работы
S3 40%
       42      9,0      11,3      12,6
 Красный Маяк 99      220      1,9      2,4      2,7
       380      1,1      1,4      1,

 Тип вибратора Статический момент дебаланса, кг-см Вынуждающая сила при синхронной частоте колебаний, кН Положение дебалансов Режим работы по ГОСТ IEC 60034-1-2014
 Красный Маяк 99      2,55       2,5   I  S1
       3,45*       3,4   II  S1
        4,2       4,1   III  S3 60 %
        4,6       4,5   IV  S3 60 %
        4,9       4,8   V  S3 40%
        5,1       5,0   VI  S3 40%

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительностью включения 6 мин., 4 мин. - отдых;
S3 40% - повторно-кратковременный режим работы с продолжительностью включения 4 мин., 6 мин. - отдых.
 Тип вибратора  Красный Маяк 99
     L      280
     B      187
     H      208
     L1      143
     A      100
     A1      145
     D      13
     H      35
