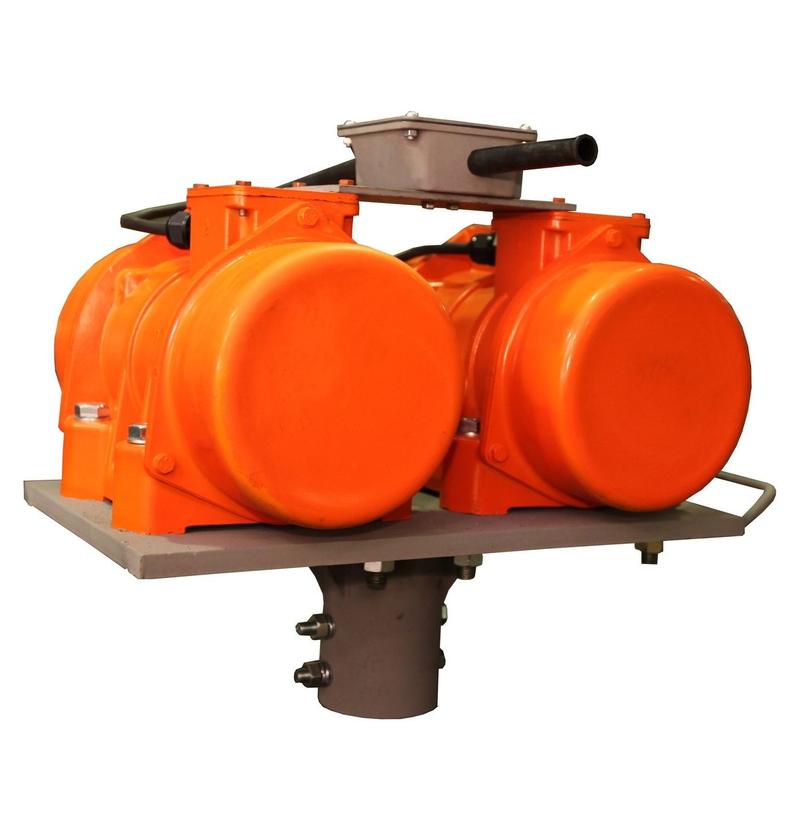

Вибропогружатель Красный Маяк ВП-22-50, 42, 380 В
| Вынуждающая сила | 11,2…22,6 кН |
|---|---|
| Напряжение | 42; 380 В |
| Частота тока | 50 Гц |
| Масса | 90 кг |
Предназначены для погружения и извлечения из грунта металлических или иных элементов различных конструкций (рельса, трубы, стального проката других профилей (уголок, швеллер, брус и т.п). Вибропогружатели возможно применять при возведении буронабивных фундаментов. Вибропогружатели могут быть укомплектованы вибраторами, работающими от сети безопасного напряжения 42В.
Вибропогружатель модели ВП-22-50 предназначен для погружения (в грунт, жидкий бетон) или извлечения (из грунта) металлических или иных элементов различных конструкций (труб, стального проката других профилей, уголка, швеллера, бруса и т. п.) при землеустроительных работах в промышленном и гражданском строительстве.
ВП-22-50 состоит из плиты и наголовника. Два вибратора установлены на плите.
Для ВП-22-50 подходит любой сортамент, массой не более 100 кг., вписываемый в наголовник с внутренним диам. 90мм.
Фиксация погружаемого элемента в наголовнике вибропогружателя осуществляется за счет применения двух шпилек (входят в комплект).
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации
Вибраторы на вибропогружателе настроены заводом изготовителем на режим работы – S1 (продолжительный).
После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Гарантийный срок службы вибропогружателя – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Вибропогружатель– 1 шт.
Руководство по эксплуатации на вибропогружатель – 1 экз.
Руководство по эксплуатации на вибратор – 1 экз.
Документация
Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
- высота местности над уровнем моря не более 1000 м;
- окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
- температура окружающей среды от плюс 40 до минус 45 ºС.
Технические характеристики
|
Модель |
Тип вибратора |
Частота колебаний, мин-1 |
Вынуждающая сила, кН |
Статический момент, кг.см |
Напряжение, В |
Частота тока, Гц |
Мощность потребляемая, кВт |
Масса, кг |
|
ВП-22-50 |
ИВ-11-50 2 шт |
3000 |
11,2...22,6 |
11,4...22,8 |
42; 380; 3ф 220 1ф; |
50 |
1,94 |
90 |
Габаритные размеры
|
Модель |
Длина, мм |
Ширина, мм |
Высота, мм |
Внутренний диаметр наголовника, мм |
|
ВП-22-50 |
650 |
365 |
480 |
100 |
Возможные модификации:
|
ВП-22-50-01
Для ВП-22-50-01 подходит металлический каркас из четырех вертикальных прутков арматуры диам.18 мм, расположенных на расстоянии друг от друга 170х170 мм, массой не более 200 кг. Фиксация погружаемого элемента в наголовнике вибропогружателя осуществляется за счет применения двух подвижных щек (входят в комплект). |
|
ВП-22-50-02
Комплектуется двумя вибраторами ИВ-11-50Е (220В, 1Ф) Для ВП-22-50-02 подходит любой сортамент, массой не более 100 кг., вписываемый в наголовник с внутренним диам. 90мм; |
|
ВП-22-50-03 Для ВП-22-50-03 подходит любой сортамент, массой не более 100 кг,вписываемый в наголовник с внутренним диам. 110 мм |
