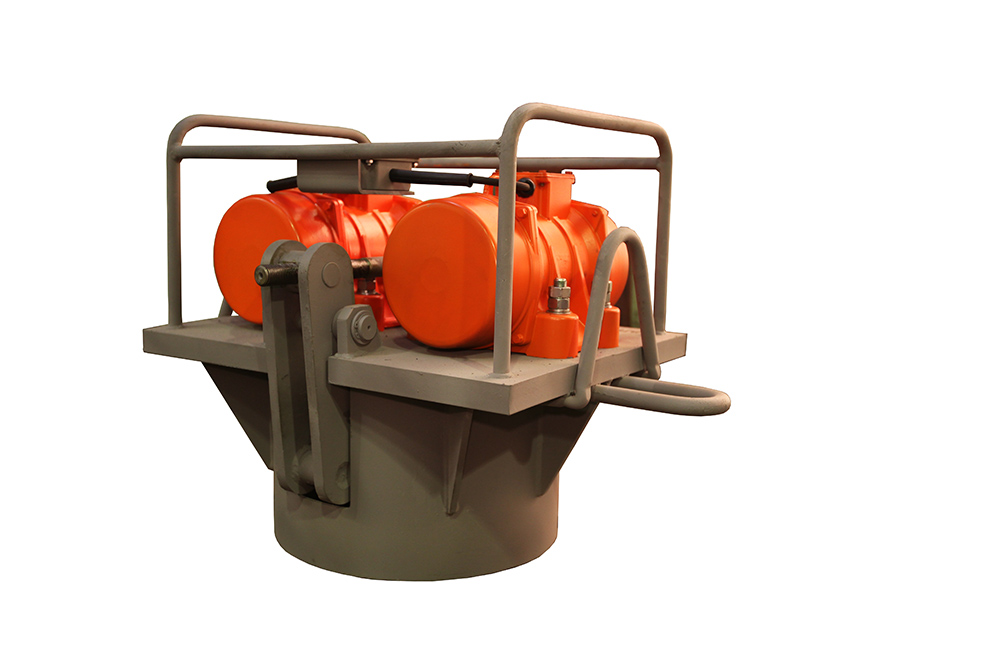

Вибропогружатель Красный Маяк ВП-40-50, 42, 380 В

  • Вибропогружатель Красный Маяк ВП-40-50, 42, 380 В
Вынуждающая сила19,8...40,0 кН
Напряжение42; 380 В
Частота тока50 Гц
Масса310 кг
Все характеристики
Код товара: 454

Предназначены для погружения и извлечения из грунта металлических или иных элементов различных конструкций (рельса, трубы, стального проката других профилей (уголок, швеллер, брус и т.п). Вибропогружатели возможно применять при возведении буронабивных фундаментов. Вибропогружатели могут быть укомплектованы вибраторами, работающими от сети безопасного напряжения 42 В.

Вибропогружатель модели ВП-40-50 предназначен для погружения труб, металлокаркасов и иных металлоконструкций при изготовлении буронабивных свай

ВП-40-50 состоит из плиты и наголовника. Два вибратора установлены на плите.

Для ВП-40-50 подходит любой сортамент или металлоконструкция, массой не более 2000 кг, вписываемые в наголовник диам. 465 мм.

Фиксация погружаемого элемента в наголовнике вибропогружателя осуществляется за счет сведения «когтей» при помощи регулировочного винта.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы на вибропогружателе настроены заводом изготовителем на режим работы – S1 (продолжительный).

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Гарантийный срок службы вибропогружателя – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибропогружатель– 1 шт.

Руководство по эксплуатации на вибропогружатель – 1 экз.

Руководство по эксплуатации на вибратор – 1 экз.

Документация

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Технические характеристики

Модель

Тип вибратора

Частота колебаний, мин-1

Вынуждающая сила, кН

Статический момент, кг.см

Напряжение, В

Частота тока, Гц

Мощность потребляемая, кВт

Масса, кг

ВП-40-50

ИВ-20-50, 2шт

3000

19,8...40,0

20,0...40,0

42;380;3ф

50

4,1

310

Габаритные размеры

Модель

Длина, мм

Ширина, мм

Высота, мм

Внутренний диаметр наголовника, мм

ВП-40-50

965

730

700

485
