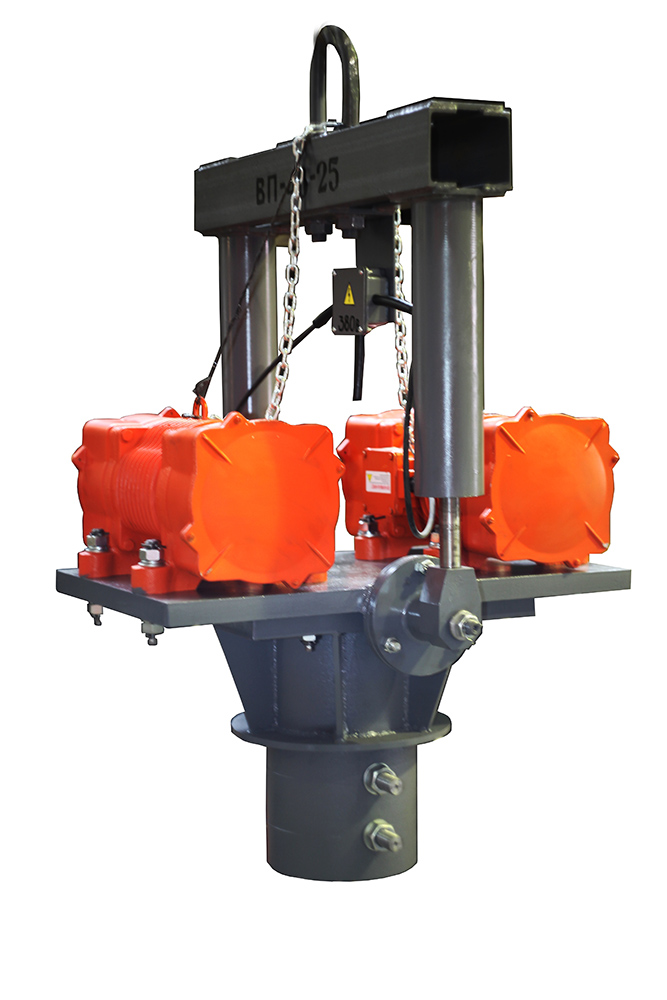

Вибропогружатель Красный Маяк ВП-48-25, 42, 380 В

  • Вибропогружатель Красный Маяк ВП-48-25, 42, 380 В
Вынуждающая сила 18,8…48,4 кН
Напряжение 42; 380 В
Частота тока 50 Гц
Масса 570 кг
Все характеристики
Код товара: 455

Предназначены для погружения и извлечения из грунта металлических или иных элементов различных конструкций (рельса, трубы, стального проката других профилей (уголок, швеллер, брус и т.п). Вибропогружатели возможно применять при возведении буронабивных фундаментов. Вибропогружатели могут быть укомплектованы вибраторами, работающими от сети безопасного напряжения 42В.

Вибропогружатель ВП – 48-25 предназначен для погружения (в грунт, жидкий бетон) или извлечения (из грунта) металлических или иных элементов различных конструкций (труб, стального проката других профилей, уголка, швеллера, бруса и т. п.) при землеустроительных работах в промышленном и гражданском строительстве.

ВП – 48-25 состоит из траверсы, плиты и наголовника. Два вибратора установлены на плите, которая крепится к подпружиненным штокам траверсы.

Для ВП – 48-25 – в наголовник подходит труба до диам. 219 мм, или диам. 325 мм, с толщиной стенки до 12 мм и массой не более 635 кг, захват осуществляется за счет применения двух шпилек (входят в комплект).

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы на вибропогружателе настроены заводом изготовителем на режим работы – S1 (продолжительный).

Для работы с вибропогружателем следует использовать подъемный кран грузоподъемностью от 1,5 до 5 т.

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Гарантийный срок службы вибропогружателя – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибропогружатель– 1 шт.

Руководство по эксплуатации на вибропогружатель – 1 экз.

Руководство по эксплуатации на вибратор – 1 экз.

Документация

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Технические характеристики

Модель

Тип вибратора

Частота колебаний, мин-1

Вынуждающая сила, кН

Статический момент, кг.см

Напряжение, В

Частота тока, Гц

Мощность потребляемая, кВт

Масса, кг

ВП-48-25

ИВ-105Н, 2шт

1500

18,8...48,4

76,0...200,0

42;380;3ф

50

3,14

570

Габаритные размеры

Модель

Длина, мм

Ширина, мм

Высота, мм

Внутренний диаметр наголовника, мм

ВП-48-25

900

900

1430

257


ВП-48-25-2.jpg ВП-48-25-3.jpg
Вибропогружатель ВП - 48-25 с наголовником для труб диам. 219 Вибропогружатель ВП - 48-25 с наголовником для труб диам. 219 и 325
