Модель вибратора | ИВ-99Б; ИВ-99Е |
---|---|
Длина | 3,2 м |
Напряжение | 42В 3ф, 220В 1ф В |
Ширина х высота | 210х260 мм |
Масса | 48 кг |
Виброрейки предназначены для уплотнения и разравнивания бетонной смеси при бетонировании площадок, дорог, полов, также для уплотнения различных видов сыпучих и связных дорожных покрытий, таких как песок, гравий, песчано-гравийная смесь грунт, асфальтобетон при проведении дорожно-строительных работ, ремонтных и прочих работ, связанных с уплотнением поверхности на ограниченном пространстве.

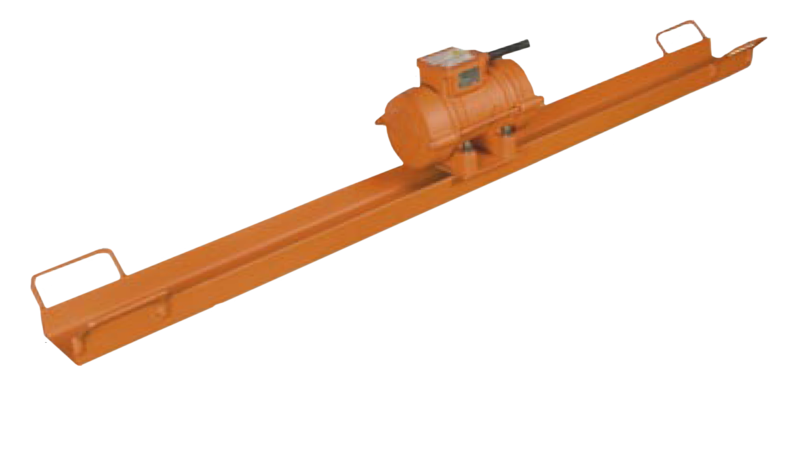

Виброрейка ЭВ-270А состоит из швеллера длиной от 1,7 до 4,2м с установленным на нем электромеханическим вибратором. Вынуждающую силу виброрейки можно регулировать путем регулирования вынуждающей силы вибратора.
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации
Вибраторы на виброрейке настроены заводом изготовителем на режим работы – S1 (продолжительный)
Перемещение виброрейки и виброплощадки должно осуществляться через демпфирующее устройство (пружины, резиновые и резино-тканевые шланги).
Гарантийный срок службы вибррейки – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Виброрейка – 1 шт.
Руководство по эксплуатации на вибростол – 1 экз
Руководство по эксплуатации на вибратор – 1 экз.
Технические условия – ТУ 4833-003-00239942-2003.
Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
Тип виброрейки |
Наименование показателей, единицы измерения |
|||||||
Вибратор |
||||||||
Тип |
Частота колебаний |
Вынуждающая сила при синхронной частоте колебаний |
Мощность потребляемая |
Номинальное напряжение |
Номинальный ток |
Номинальная частота тока |
||
минˉ¹ |
кН |
кВт |
В |
А |
Гц |
|||
ЭВ-270А |
ИВ-99Б |
3000 |
2,5 – 5,0 |
0,5 |
42 |
9,0 |
50 |
Габаритные размеры, мм |
|||
Длина |
Ширина |
Высота |
Масса |
3200 |
210 |
260 |
48 |
