Виброрейка Красный Маяк ЭВ-403 (алюминиевая телескопическая 3,05...5,65м), 42, 220 В
| Модель вибратора | ИВ-99Б; ИВ-99Е |
|---|---|
| Длина | 3,05...5,65 м |
| Напряжение | 42В 3ф, 220В 1ф В |
| Ширина х высота | 495х310 мм |
| Масса | 64,5; 65 кг |
Виброрейки предназначены для уплотнения и разравнивания бетонной смеси при бетонировании площадок, дорог, полов, также для уплотнения различных видов сыпучих и связных дорожных покрытий, таких как песок, гравий, песчано-гравийная смесь грунт, асфальтобетон при проведении дорожно-строительных работ, ремонтных и прочих работ, связанных с уплотнением поверхности на ограниченном пространстве.

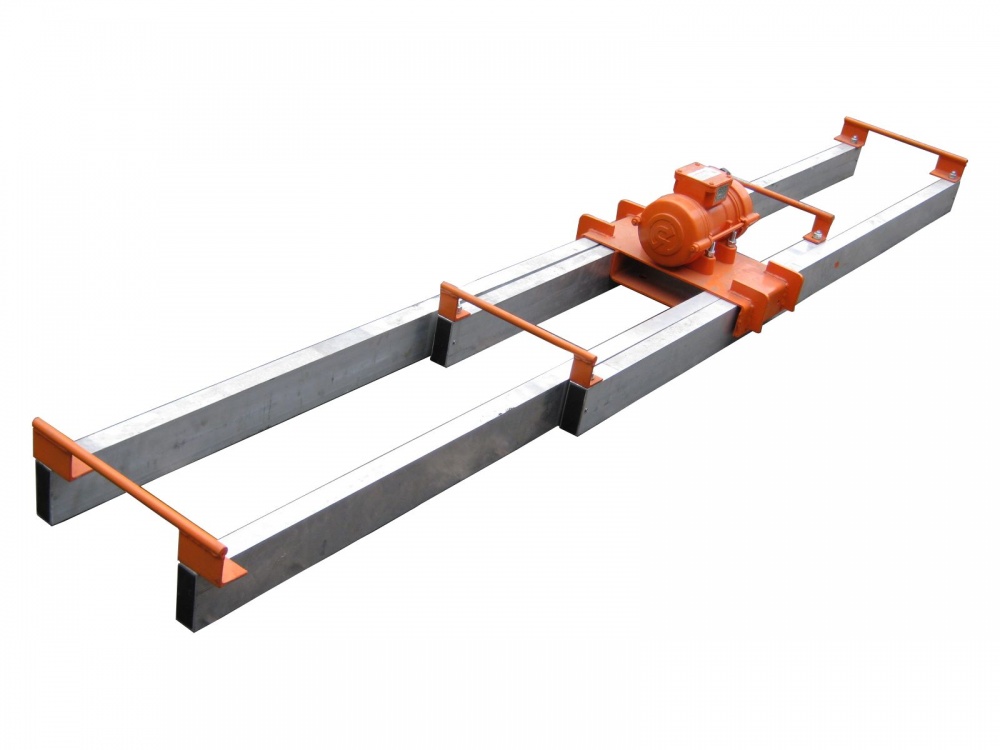

Виброрейка ЭВ-403 представляет из себя конструкцию состоящую из двух алюминиевых труб прямоугольного сечения длиной 3000 мм, смонтированных прижимом на котором установлен вибратор электромеханический общего назначения. В телескопическом исполнении конструкция прижима позволяет раздвигать рейку в пределах 2,05…3,65 м или 3,05…5,65 м.
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации
Вибраторы на виброрейке настроены заводом изготовителем на режим работы – S1 (продолжительный)
Перемещение виброрейки и виброплощадки должно осуществляться через демпфирующее устройство (пружины, резиновые и резино-тканевые шланги).
ВНИМАНИЕ! После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Гарантийный срок службы вибррейки – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Виброрейка – 1 шт.
Руководство по эксплуатации на вибростол – 1 экз.
Руководство по эксплуатации на вибратор – 1 экз.
Документация
Технические условия – ТУ 4833-003-00239942-2003.
Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
- высота местности над уровнем моря не более 1000 м;
- окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
- температура окружающей среды от плюс 40 до минус 45 ºС.
|
Тип виброрейки |
Наименование показателей, единицы измерения |
|||||||
|
Вибратор |
||||||||
|
Тип |
Частота колебаний |
Вынуждающая сила при синхронной частоте колебаний |
Мощность потребляемая |
Номинальное напряжение |
Номинальный ток |
Номинальная частота тока |
||
|
минˉ¹ |
кН |
кВт |
В |
А |
Гц |
|||
|
ЭВ-403 |
ИВ-99Б; ИВ-99Е |
3000 |
2,5 – 5,0 |
0,5 |
42; 220 |
9,0; 1,75 |
50 |
|
|
Габаритные размеры, мм |
|||
|
Длина |
Ширина |
Высота |
Масса |
|
3050 - 5650 |
495 |
310 |
64,5; 65 |
