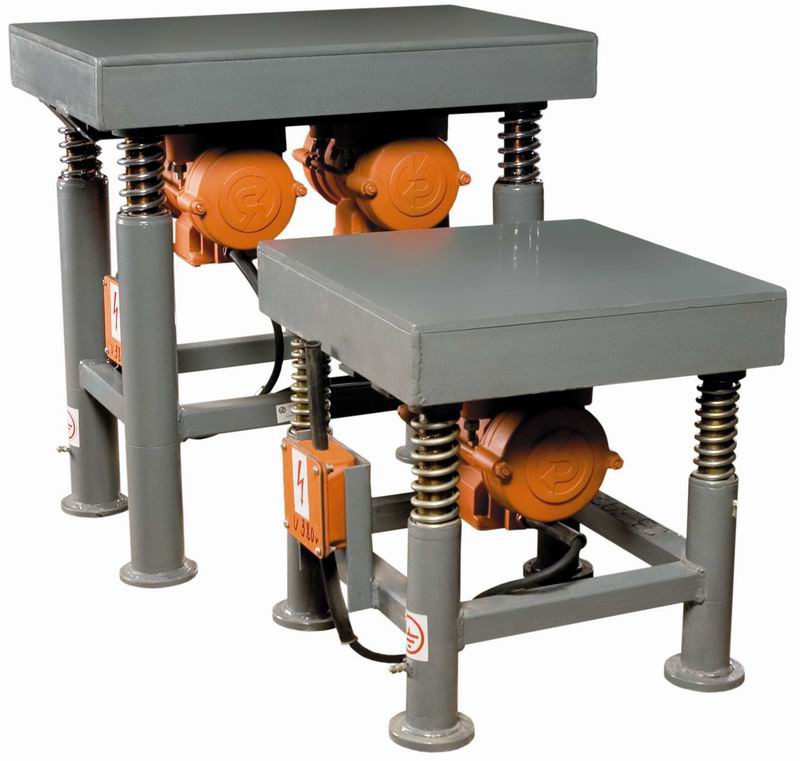

Вибростол Красный Маяк ЭВ-342, 220, 380 В

  • Вибростол Красный Маяк ЭВ-342, 220, 380 В
Размеры стола 980х480 мм
Нагрузка 150 кг
Марка вибраторов ИВ-05-50Е; ИВ-05-50
Количество вибраторов 2
Напряжение 220 - 1ф; 380 В
Масса 170 кг
Все характеристики

Напряжение, В

Код товара: 563

Вибростолы находят самый широкий спектр применения: уплотнение бетонных смесей при изготовлении облицовочной и тротуарной плитки, декоративных элементов и форм, блоков и плит, или других изделий по требованию заказчика, с допустимой нагрузкой на вибростол от 30 до 1000 кг, а так же для уплотнения сыпучей продукции на участках упаковки, испытания продукции на разрушение.

Вибростол состоит из подвижной рабочей части, смонтированной на подпружиненных опорах. На подвижной рабочей части установлены два вибратора, (или один вибратор с направленными колебаниями), создающие вертикально направленные колебания, передаваемые форме и вибрируемой массе, установленных горизонтально на подвижной рабочей части. За счет колебаний (вибрации) происходит уплотнение материала, находящегося на вибростоле.

Так как в разных отраслях потребители возлагают на вибростолы разные задачи, сотрудники нашей компании совместно с инженерным центром завода представляют для Вас возможность производства вибростолов поз заказ с учетом конкретных требований – размеры, нагрузка, амплитуда колебаний и пр. параметров.

Максимальные размеры столов выпускаемых заводом ограничены по длине – 3000 мм и ширине – 1100 мм, обусловлено это тем, что вибростолы превосходящие по габаритам вышеуказанные размеры будут иметь существенные недостатки (такие как наличие мертвых зон, на подвижной части, недостаточная сила вибрации и пр.) что в конечном итоге приведет выпуску некачественного изделия.

Для более габаритных и тяжелых изделий (до 20 тонн) заводом разработаны и производятся виброплощадки и вибротумбы.

Для достижения наиболее высокого качества бетонных изделий рекомендуется подключение вибростолов через шкаф управления электродвигателями (ШУЭ).

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы на вибростоле настроены заводом изготовителем на режим работы – S1 (продолжительный)

Вибростолы должны быть установлены на плоскую поверхность пола, фундамент, при необходимости на виброопоры. Неплоскостность поверхности, на которую установлен вибростол, не более 2 мм, на 1000 мм.

ВНИМАНИЕ! После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой уставкой по току.

Гарантийный срок службы вибростола – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибростол – 1 шт.

Руководство по эксплуатации на вибростол – 1 экз.

Руководство по эксплуатации на вибратор – 1 экз.

На данный момент на рынке представлено огромное множество «сомнительных» вибростолов, производители (в том числе и «гаражные» мастера) которых считают что, сварив вибростол из швеллера, трубы, листа металла и установив на него вибратор – изделия, изготавливаемые на нем будут высокого качества, можем смело заявить, что это не так, хорошо если у производителя так же как и на заводе есть инженерный центр сотрудники которого, исходя из заданных параметров планируемой к выпуску продукции, подберут марку металла нужного ГОСТа и толщины, оптимальные виброопоры и пружины, рассчитают необходимую амплитуду колебаний, подберут марку и количество вибраторов необходимое для выпуска действительно качественной продукции.

При пренебрежении данными параметрами очень часто происходит следующее:

  • вибратор своей силой разрушает конструкцию вибростола – из-за неверно подобранного и сваренного металла

  • неравномерное распределение вибрации по столешнице, наличие мертвых зон – из-за неверно подобранной толщины столешницы, виброопор и количества вибраторов (многие даже не подозревают о том, что колебания передаваемые форме и вибрируемой массе  должны быть направленными).

  • недостаточная или чрезмерно высокая сила вибрации – от которой формуемое изделие либо недостаточно уплотняется, либо разрушается.

Если Вы хотите производить действительно качественные изделия призываем Вас очень внимательно подходить к выбору вибростола и его производителя.

Документация

Технические условия – ТУ 4833-003-00239942-2003.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Тип вибростола

Амплитуда колебаний, (расчетная)

Грузоподъемность, (max)

Частота колебаний

Мощность потребляемая

мм

кг

минˉ¹

кВт

ЭВ-342

0,2…0,4

150

3000

1,0

Вибратор

Тип

Количество, шт

Мощность потребляемая, кВт

Напряжение, В

Частота тока, Гц

ИВ-05-50Е; ИВ-05-50

2

0,5

220; 380

50

Габаритные размеры, мм

Масса, кг

Длина

Ширина

Высота

980

480

720

170

Вибростол
