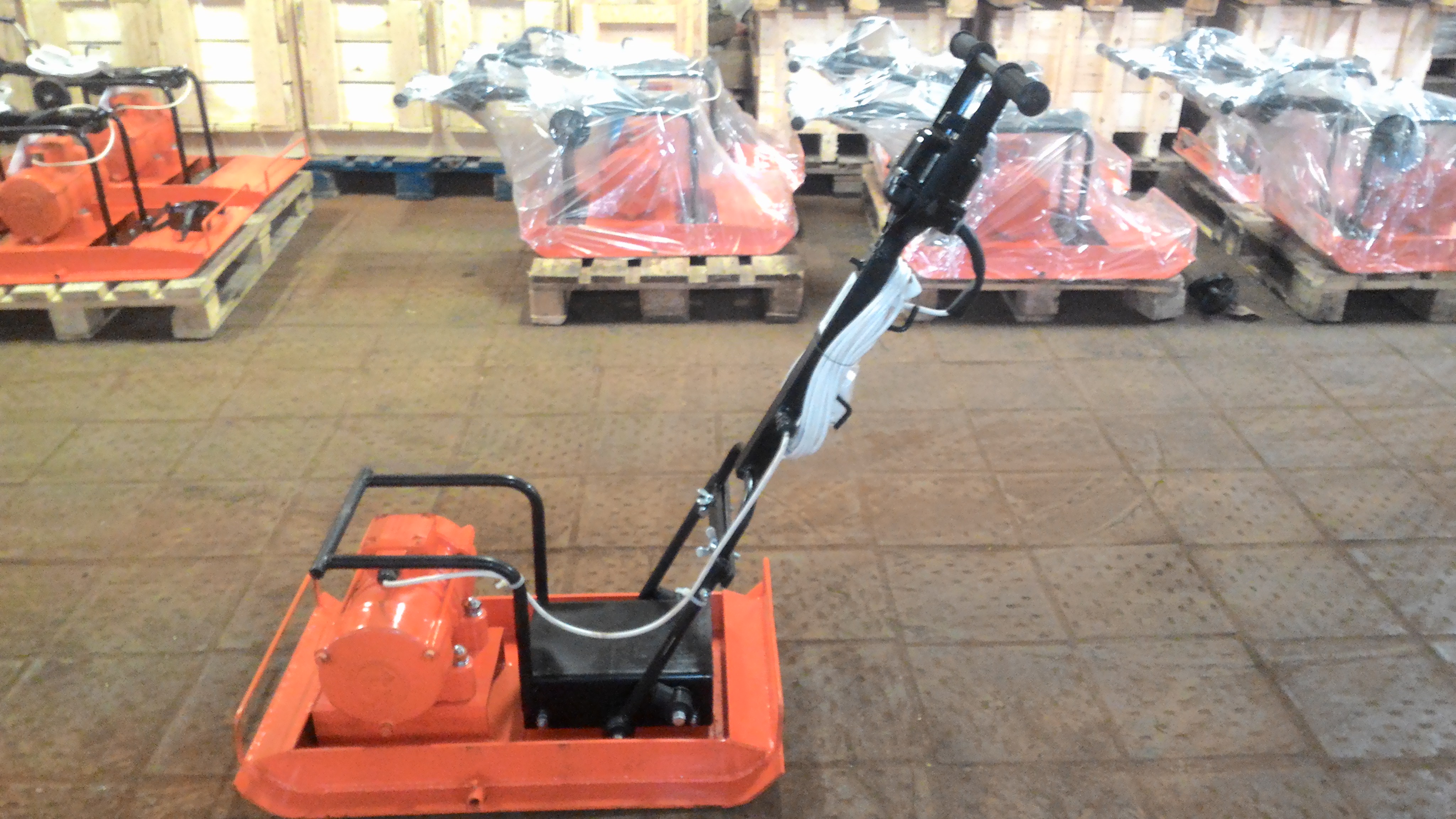

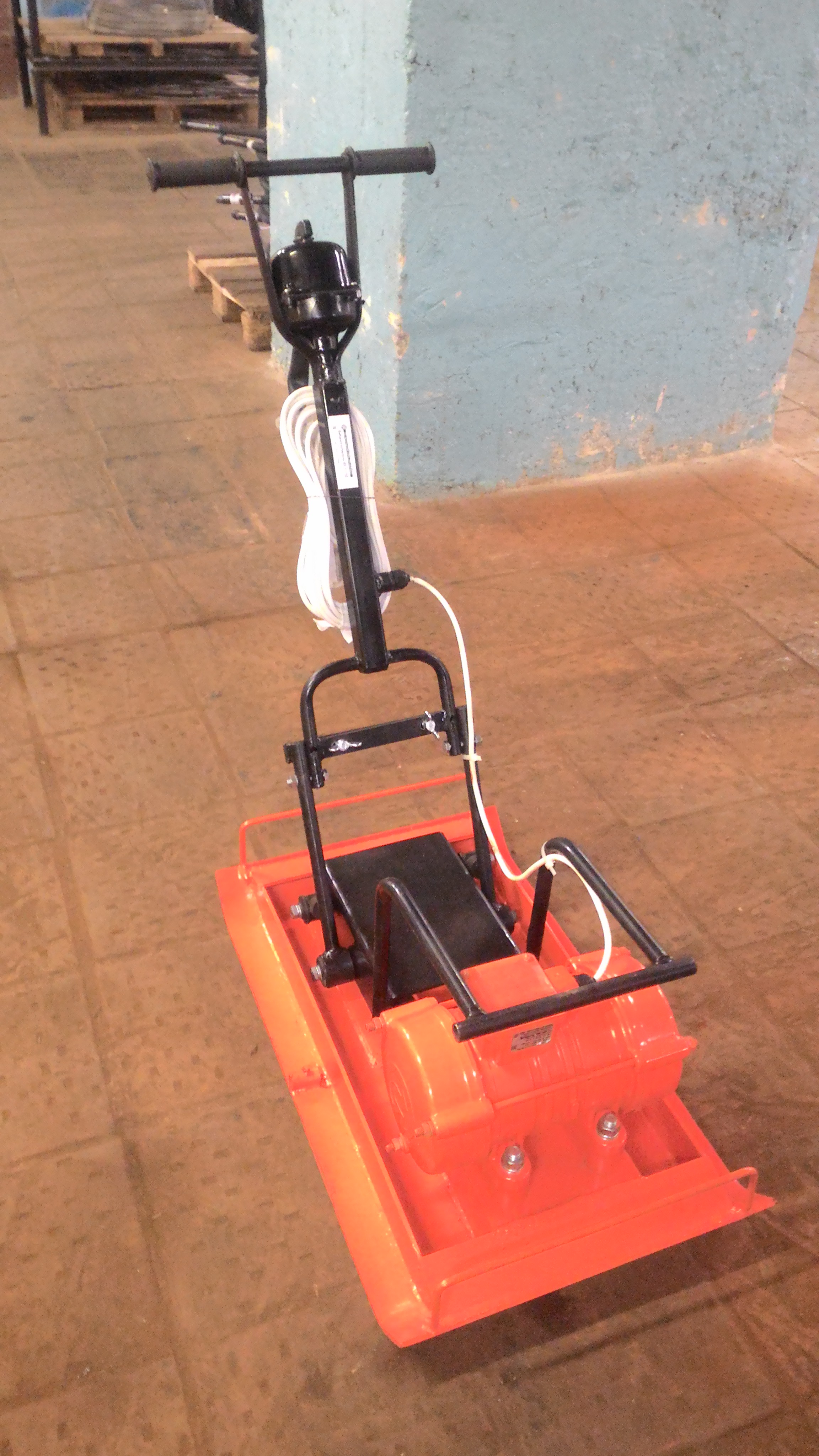

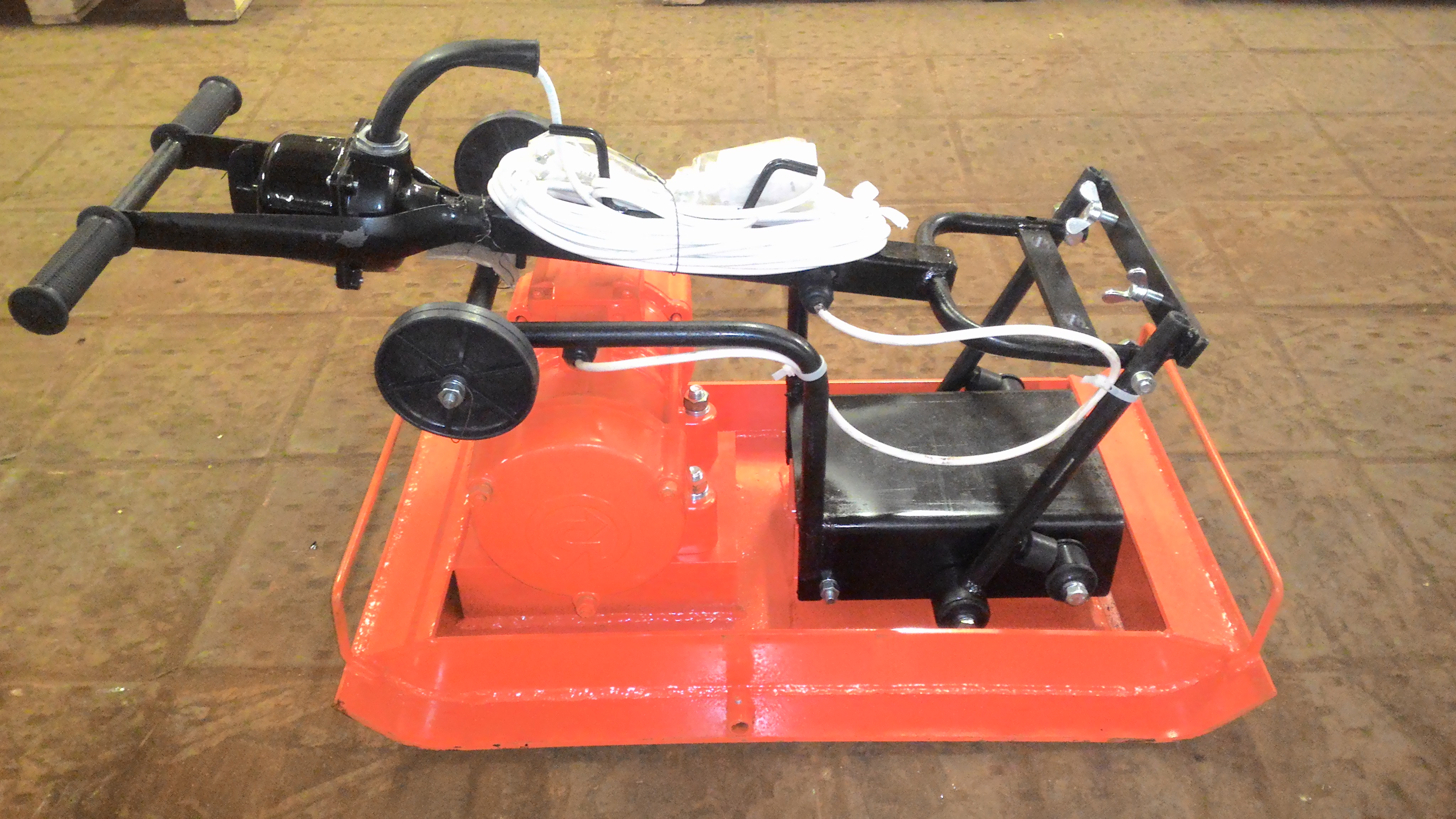

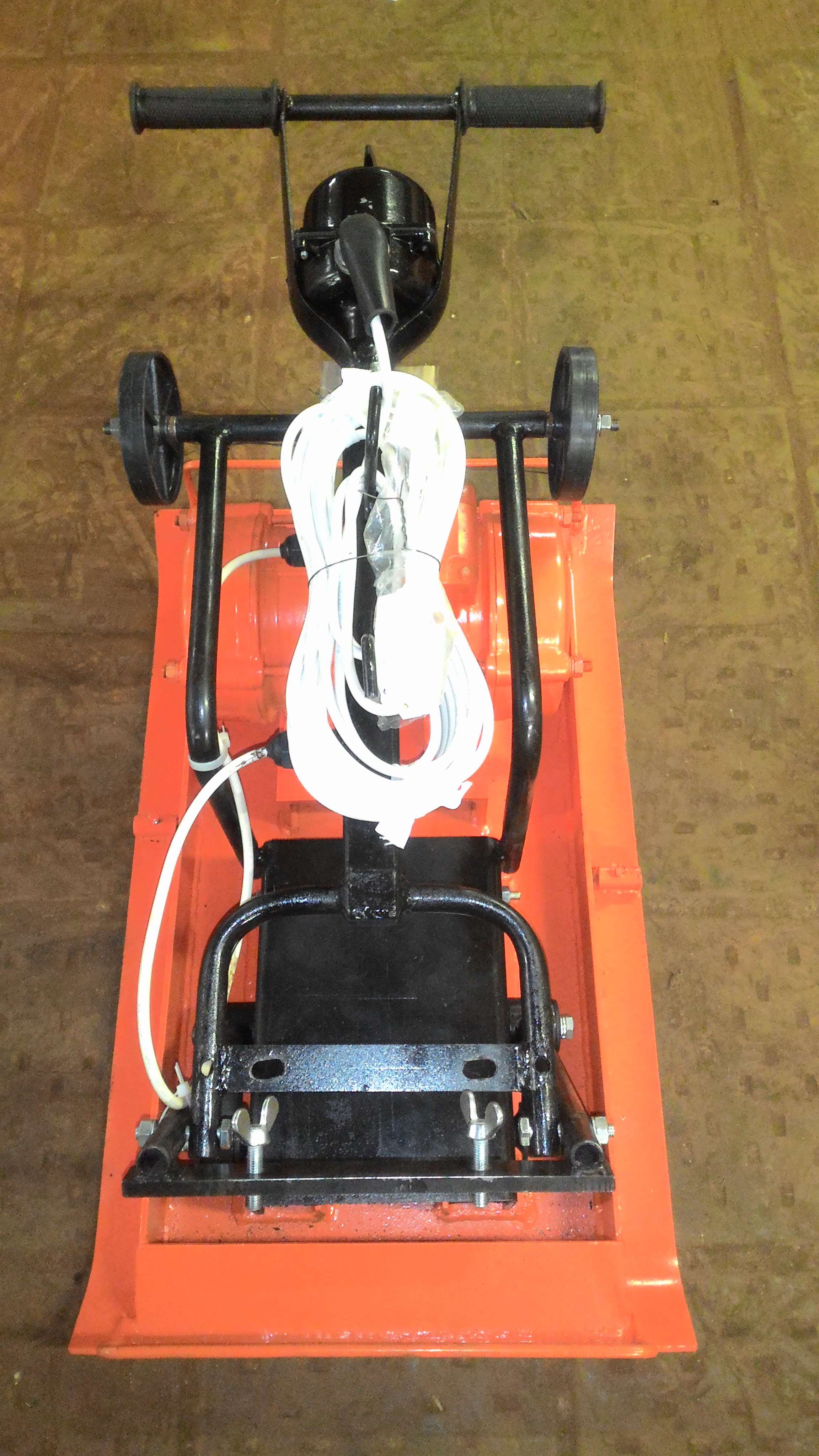

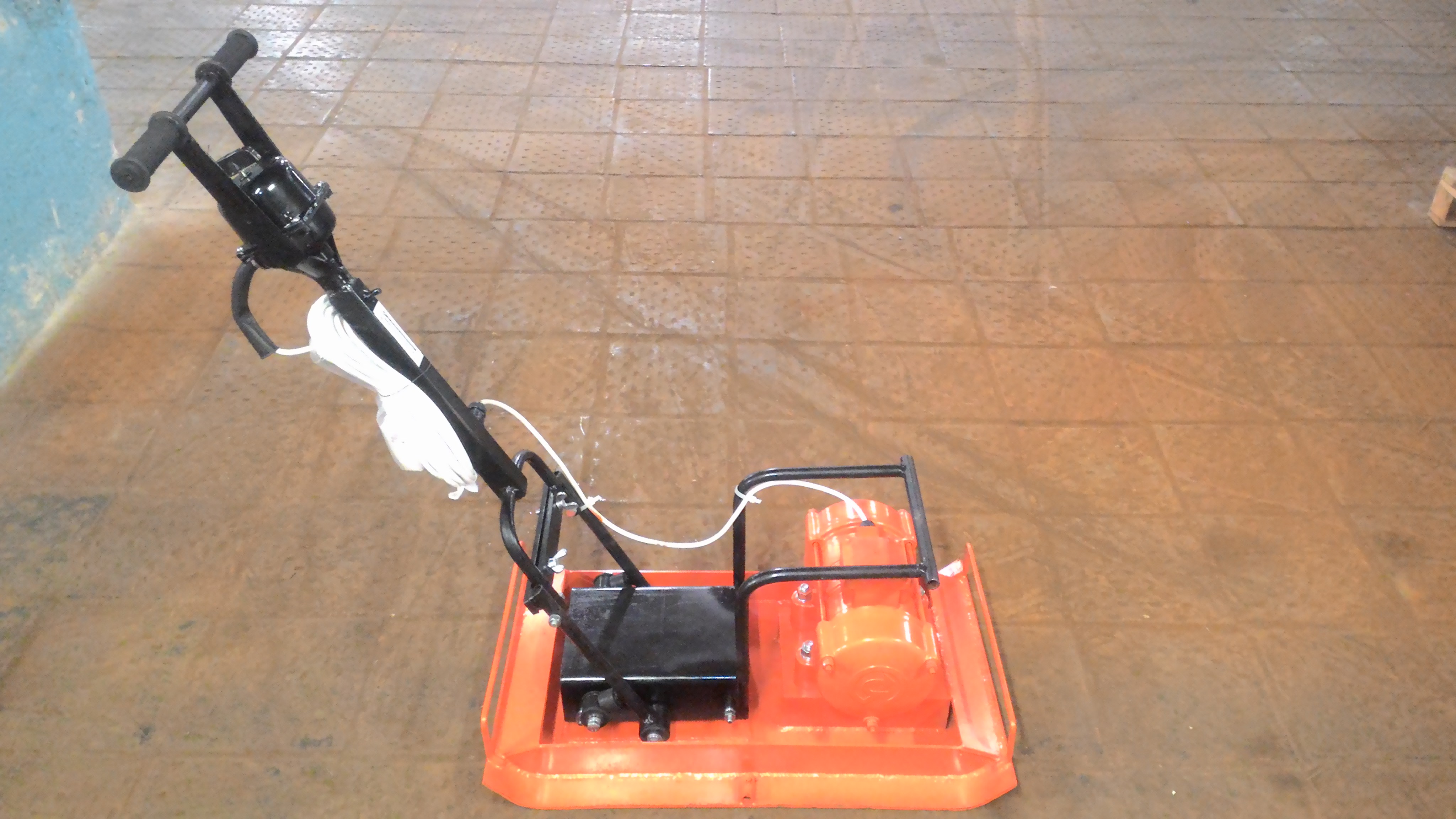

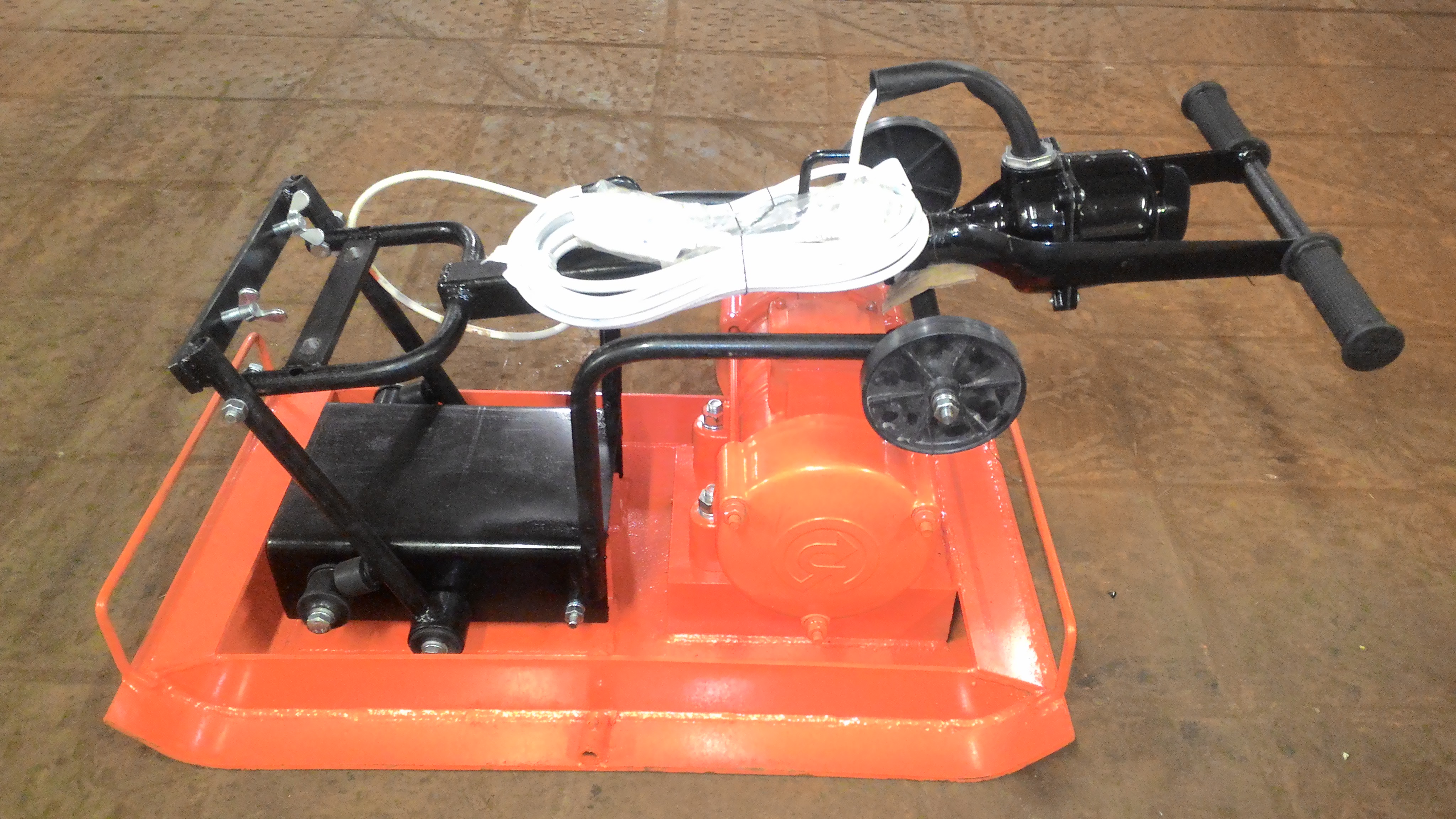

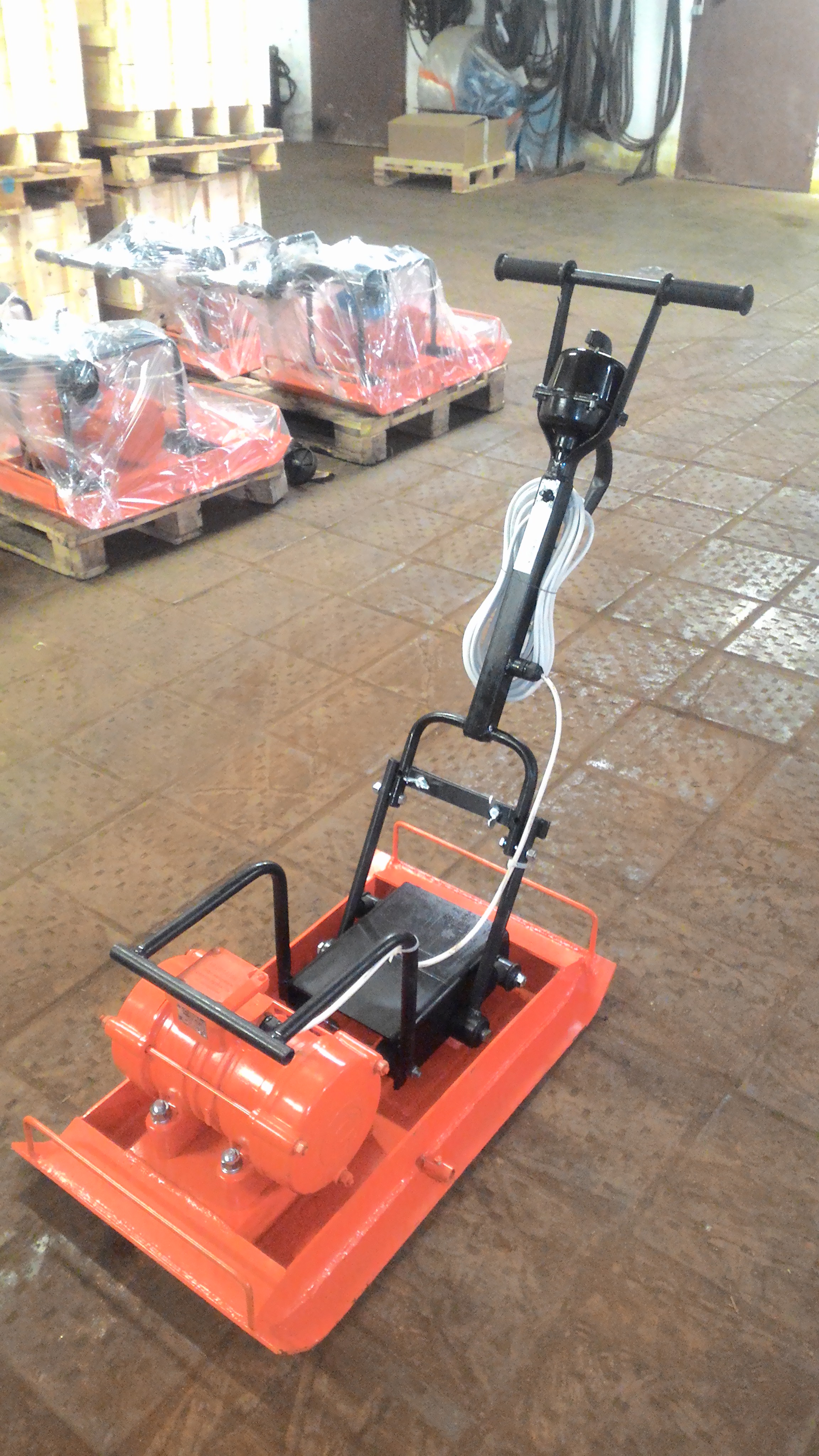

Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)

  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
  • Виброуплотнитель Красный Маяк ВУ-11-75Е, 220 В (новый)
Модель вибратораИВ-98Е (ИВ-11-50Е)*
Вынуждающая сила5,6...11,3 кН
Напряжение220; 1ф В
Частота тока50 Гц
Габаритные размеры1000х500х1040 мм
Масса80 кг
Все характеристики
Код товара: 799

Виброуплотнители предназначены для уплотнения и разравнивания бетонной смеси при бетонировании площадок, дорог, полов, также для уплотнения различных видов сыпучих и связных дорожных покрытий, таких как песок, гравий, песчано-гравийная смесь грунт, асфальтобетон при проведении дорожно-строительных работ, ремонтных и прочих работ, связанных с уплотнением поверхности на ограниченном пространстве.

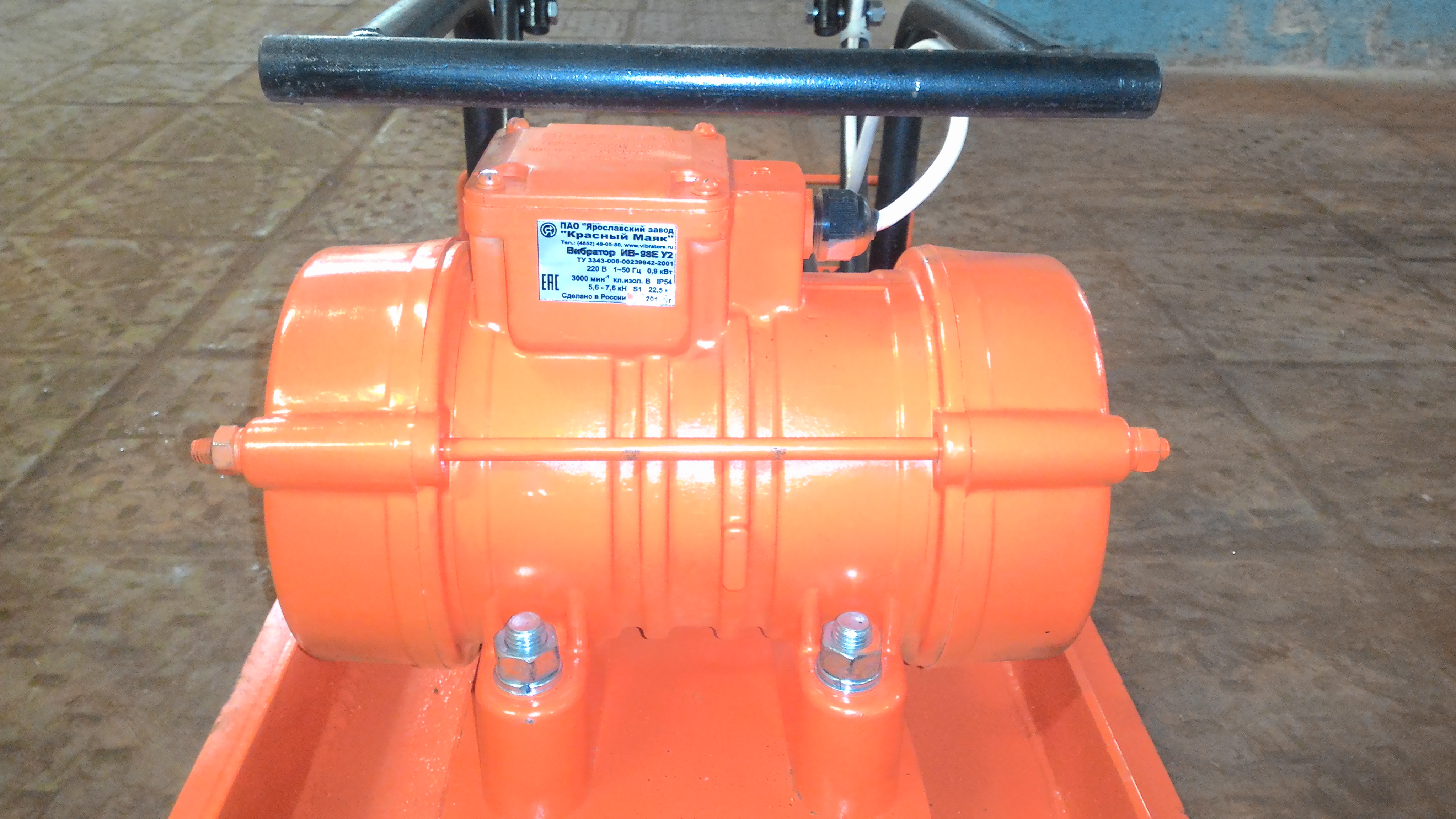

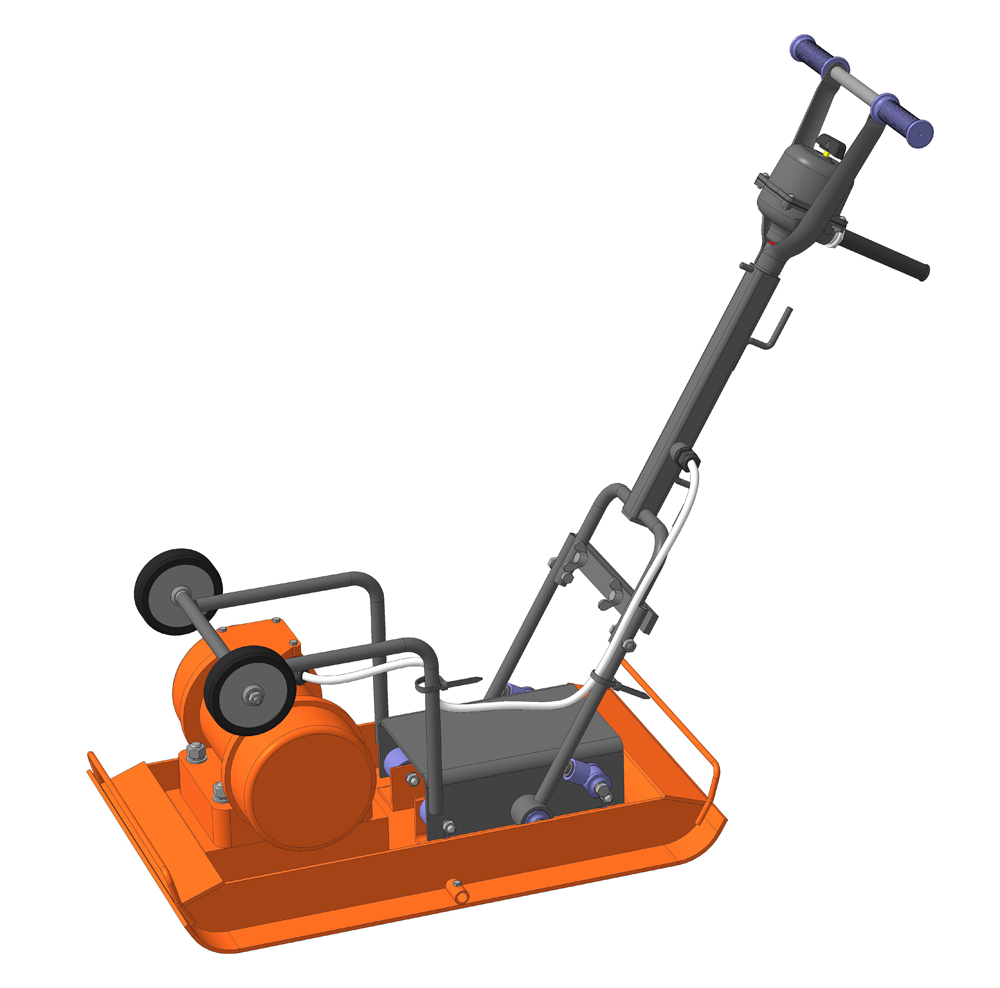

Виброуплотнитель представляет собой конструкцию из плиты, являющейся ее рабочей частью, в центре которой установлен вибратор. К плите через специальные виброизоляторы прикреплена рама с рукояткой управления. На рукоятке установлен выключатель электропитания вибратора. Уплотнение происходит за счет вертикальной составляющей центробежной силы, возникающей в электоромеханическом вибраторе. Поступательное движение виброуплотнителя происходит за счет горизонтальной составляющей центробежной силы.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

ВНИМАНИЕ! После 5 и 60 мин. работы виброуплотнителя (приблизительно) обязательно подтянуть крепёжные болты вибратора.

Виброуплотнитель не имеет холостого хода, поэтому пуск в работу осуществляется только в рабочем положении, установив его рабочей поверхностью на грунт.

Виброуплотнители ВУ-05-45 и ВУ-11-75 включать в трехфазную силовую сеть только через трансформатор с выходным напряжением 42 В и номинальной мощностью более 1кВА. Виброуплотнители ВУ-05-45Е и ВУ-11-75Е включать в однофазную сеть переменного тока частотой 50 Гц и напряжением 220 В через устройство электрозащитного отключения (УЗО).

Гарантийный срок службы виброуплотнителя – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Виброуплотнитель – 1 шт.

Руководство по эксплуатации на виброуплотнитель – 1 экз.

Руководство по эксплуатации на вибратор – 1 экз.


Документация

Технические условия – ТУ 4833-004-00239942-2003

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

ВУ-11-75Е

Максимальная вынуждающая сила, кН

11,3

Частота вибрации, Гц

50

Габариты рабочей плиты, мм

500х760

Глубина уплотнения средняя*, мм

300

Рабочая скорость средняя* м/мин

6

Вибратор

ИВ-98Е

Номинальная потребляемая мощность, кВт

0,9

Частота тока, Гц

50

Напряжение питания, В

220В; 1ф

Класс защиты от поражения электрическим током по ГОСТ Р МЭК 60745-1-2009

I

Габаритные размеры, мм

1000х500х1040

Масса, кг

80

* Рабочая скорость виброуплотнителя и глубина уплотнения указаны при установке дебалансов вибратора в положение VI (см. раздел 7 руководства по эксплуатации на вибратор). Значения указанных параметров могут отличаться от заявленных величин и напрямую зависят от влажности и вязкости уплотняемого материала, угла подъема, просадки и неровности насыпи и т. д.

Виброуплотнитель выпускаются заводом-изготовителем с установленными дебалансами вибратора положение III (см. раздел 7 руководства по эксплуатации на вибратор).
