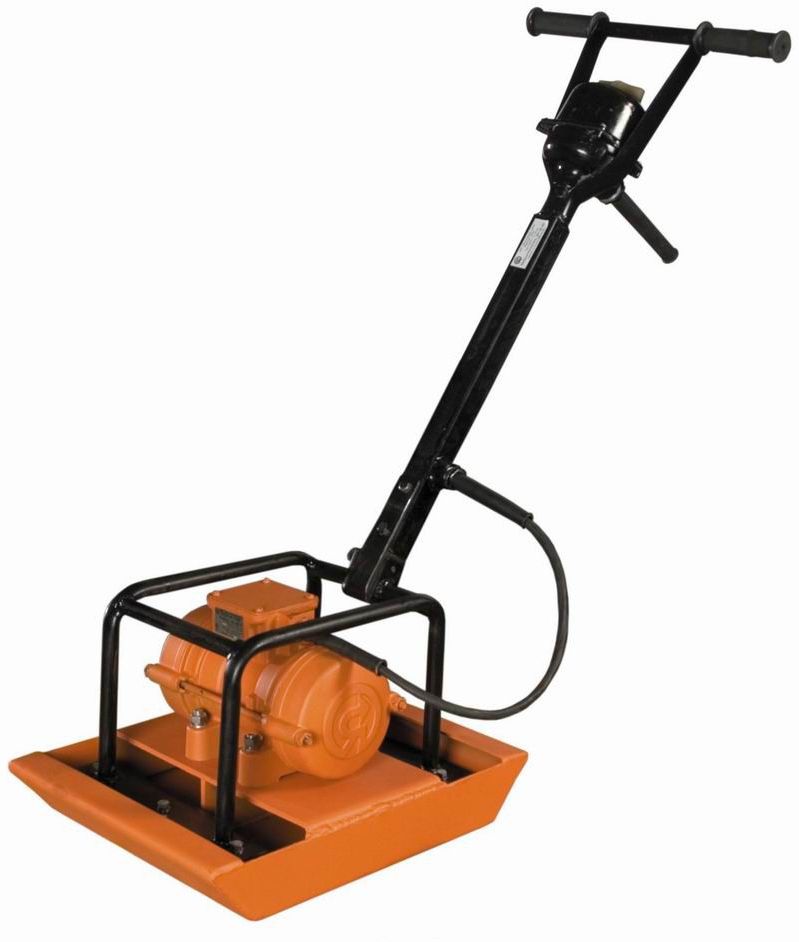

Виброуплотнитель Красный Маяк ВУ-05-45, 42 В
| Модель вибратора | ИВ-99Б (ИВ-05-50)* |
|---|---|
| Вынуждающая сила | 2,5...5,0 кН |
| Напряжение | 42; 3ф В |
| Частота тока | 50 Гц |
| Габаритные размеры | 800х388х1000 мм |
| Масса | 45 кг |
Виброуплотнители предназначены для уплотнения и разравнивания бетонной смеси при бетонировании площадок, дорог, полов, также для уплотнения различных видов сыпучих и связных дорожных покрытий, таких как песок, гравий, песчано-гравийная смесь грунт, асфальтобетон при проведении дорожно-строительных работ, ремонтных и прочих работ, связанных с уплотнением поверхности на ограниченном пространстве.
Виброуплотнитель представляет собой конструкцию из плиты, являющейся ее рабочей частью, в центре которой установлен вибратор. К плите через специальные виброизоляторы прикреплена рама с рукояткой управления. На рукоятке установлен выключатель электропитания вибратора. Уплотнение происходит за счет вертикальной составляющей центробежной силы, возникающей в электоромеханическом вибраторе. Поступательное движение виброуплотнителя происходит за счет горизонтальной составляющей центробежной силы.
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации
ВНИМАНИЕ! После 5 и 60 мин. работы виброуплотнителя (приблизительно) обязательно подтянуть крепёжные болты вибратора.
Виброуплотнитель не имеет холостого хода, поэтому пуск в работу осуществляется только в рабочем положении, установив его рабочей поверхностью на грунт.
Виброуплотнители ВУ-05-45 и ВУ-11-75 включать в трехфазную силовую сеть только через трансформатор с выходным напряжением 42 В и номинальной мощностью более 1кВА. Виброуплотнители ВУ-05-45Е и ВУ-11-75Е включать в однофазную сеть переменного тока частотой 50 Гц и напряжением 220 В через устройство электрозащитного отключения (УЗО).
Гарантийный срок службы виброуплотнителя – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Виброуплотнитель – 1 шт.
Руководство по эксплуатации на виброуплотнитель – 1 экз.
Руководство по эксплуатации на вибратор – 1 экз.
Документация
Технические условия – ТУ 4833-004-00239942-2003
Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
- высота местности над уровнем моря не более 1000 м;
- окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
- температура окружающей среды от плюс 40 до минус 45 ºС.
|
Наименование показателей |
ВУ-05-45 |
|
Максимальная вынуждающая сила, кН |
5 |
|
Частота вибрации, Гц |
50 |
|
Габариты рабочей плиты, мм |
380х420 |
|
Глубина уплотнения средняя*, мм |
200 |
|
Рабочая скорость средняя* м/мин |
8 |
|
Вибратор |
ИВ-99Б |
|
Номинальная потребляемая мощность, кВт |
0,5 |
|
Частота тока, Гц |
50 |
|
Напряжение питания, В |
42В; 3ф |
|
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 60745-1-2009 |
III |
|
Габаритные размеры, мм |
800х388х1000 |
|
Масса, кг |
45 |
*Рабочая скорость виброуплотнителя и глубина уплотнения указаны при установке дебалансов вибратора в положение VI (см. раздел 7 руководства по эксплуатации на вибратор). Значения указанных параметров могут отличаться от заявленных величин и напрямую зависят от влажности и вязкости уплотняемого материала, угла подъема, просадки и неровности насыпи и т. д.
Виброуплотнитель выпускаются заводом-изготовителем с установленными дебалансами вибратора положение V (см. раздел 7 руководства по эксплуатации на вибратор).
