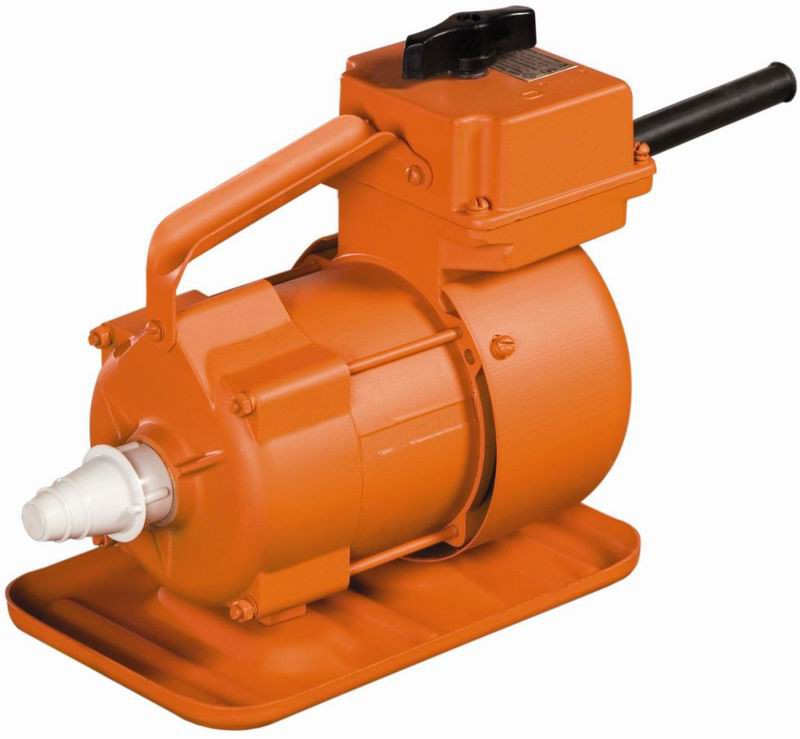

Электродвигатель ИВ-116А-1.6

  • Электродвигатель ИВ-116А-1.6
Потребляемая мощность1,6 кВт
Синхронная частота3000 кол/мин
Тип двигателяТрехфазный асинхронный с короткозамкнутым ротором
Напряжение42; 3ф В
Масса16 кг
Все характеристики

Материал обмотки

Код товара: 693

Электродвигатели асинхронные применяются в комплекте с гибким валом силовым и вибронаконечником для уплотнения бетонных смесей.

Глубинный вибратор марки ИВ-116А-1.6 и подключаются через понижающий трансформатор к сети с напряжением 380В, 3 фазы, 50Гц. Трехфазный электродвигатель рассчитан на питание от сети напряжением 42 В переменного тока частотой 50 Гц.

Электродвигатель – брызгозащищенная машина.

Крутящий момент от шпинделя электродвигателя передается шпинделю вибронаконечника через вал силовой гибкий с броней. В целях предохранения вала гибкого с наконечниками от раскручивания электродвигатель имеет одностороннее (правое) вращение (по часовой стрелке).

Для электропривода ИВ-116А-1.6 длина гибкого кабеля между источником питания и электродвигателем должна быть необходимой для удобства маневрирования, но не менее 5 м, от источника питания. Кабель должен быть с тремя медными жилами марки типа КГ ТУ 16.К73.05–93. Сечение жил токоподводящего кабеля рекомендуется выбирать согласно таблице.

Длина кабеля, м

Номинальное сечение жилы кабеля, мм2

ИВ – 116А-1.6

до 10

4

10…15

6

15…25

10

Внимание!

Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Электропривод ИВ-116А-1.6  следует подключать к сети через безопасный изолирующий трансформатор; запрещается заземлять эти вибраторы и подключать через автотрансформатор.

Вибраторы должны включаться в схему питания последовательно с автоматическим выключателем или предохранителем с номинальным током соответствующим номинальному току вибратора.

Для вибраторов ИВ-116А-1.6 напряжение на клеммах электродвигателя при работе вибронаконечника в бетоне должно быть не ниже 38 В. При падении напряжения ниже 10% от номинального необходимо увеличить сечение кабеля или сократить его длину. Если после этого напряжение на зажимах электродвигателя не увеличивается, следует увеличить мощность источника питания (трансформатора).

Гарантийный срок службы электроприводов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

Документация

Параметры

ИВ-116А-1.6



Тип двигателя

Трехфазный асинхронный с короткозамкнутым ротором

Питание

42В; 3ф

Мощность потребляемая , кВт

1,6

Частота тока, Гц

50

Синхронная частота , об./мин-¹

3000

Масса, кг

16,0

Совместимость с вибронаконечниками

все
