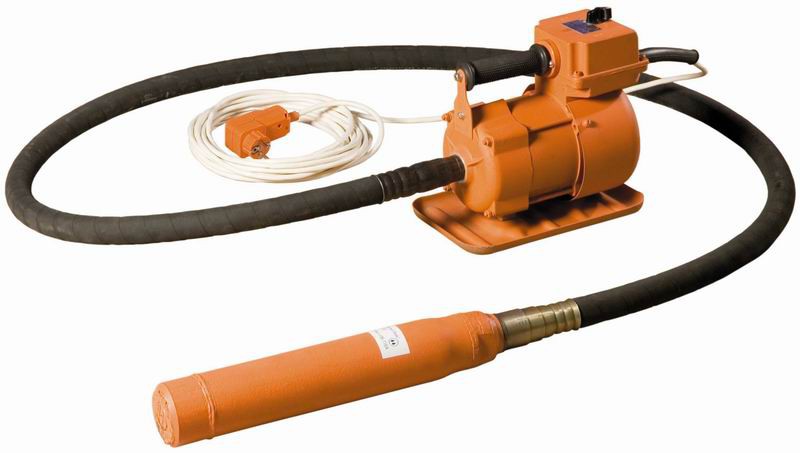

Комплект глубинного вибратора ЭПК-1300/51, 220 В Красный Маяк с гибким валом (ЭП-210, ЭП-1400, ЭПК-1600, ВИ-1-17-3)

  • Комплект глубинного вибратора ЭПК-1300/51, 220 В Красный Маяк с гибким валом (ЭП-210, ЭП-1400, ЭПК-1600, ВИ-1-17-3)
Диаметр рабочей части вибронаконечника 51 мм
Тип двигателя Асинхронный электродвигатель
Длина гибкого вала 3; 4; 4,5; 6; 9 м
Мощность двигателя 1,00 кВт
Напряжение 220; 1ф В
Частота тока 50 Гц
Все характеристики

Длина гибкого вала, м

Код товара: 633

Вибраторы предназначены для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.

Выбор того или иного вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.

Однофазный двигатель вибратора ЭПК-1300 рассчитан на питание от однофазной сети напряжением 220 В частотой 50 Гц через устройство защитного отключения (УЗО).

Рабочий комплект вибратора ЭПК-1300 состоит из электропривода асинхронного короткозамкнутым ротором, вала силового гибкого с броней и вибронаконечника. Крутящий момент от шпинделя электродвигателя передается шпинделю вибронаконечника через вал силовой гибкий с броней.

Вибрация создается в вибронаконечнике с помощью планетарного (маятникового) вибрационного механизма, который переводит вращательную энергию в ударную – один оборот вала создает от 4 до 7 колебаний корпуса наконечника.

Внимание!

Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Электропривод с УЗО должен включаться в схему питания последовательно с автоматическим выключателем или предохранителем. При этом номинальный ток нагрузки УЗО должен быть на ступень выше или равен номинальному току автоматического выключателя или предохранителя. Вибраторы должны включаться в схему питания последовательно с автоматическим выключателем или предохранителем с номинальным током соответствующим номинальному току вибратора.

В случае подключения электропривода с УЗО на строительной площадке номинальный дифференциальный отключающий ток должен быть не более 30 мА.

В случае отсутствия трех проводной проводки необходимо с помощью квалифицированного электрика сделать заземляющий контур и подключить его к заземляющему проводу (желто-зеленый). Заземление осуществляется медным проводом сечением не менее 2,5 мм2, присоединенным к стальной одно или двух дюймовой трубе длиной один метр. Труба забивается в землю на глубину 0,6 – 0,7 метра. Убедиться в исправности УЗО. Проверка осуществляется нажатием кнопки «ТЕСТ». Проверить работу электропривода на холостом ходу.

При работе вибронаконечник следует погружать в бетон на всю длину рабочей части. Погружать в бетон и вынимать вибронаконечник из бетона только при включенном электродвигателе.

ВНИМАНИЕ! ЗАЛИВКА МАСЛА ВНУТРЬ ВИБРОНАКОНЕЧНИКА и ГИБКОГО ВАЛА НЕДОПУСТИМА.

Перед началом эксплуатации и в дальнейшем через каждые 50 ч работы производить замену смазки вала силового гибкого, предварительно промыв его, а также очистив внутреннюю поверхность брони от старой смазки. В качестве смазки следует применять Литол – 24 ГОСТ 21150–87 или ВНИИ НП – 242 ГОСТ 20421 – 75, толщина слоя смазки вала силового гибкого не менее 1 мм; для шарнирного соединения – бензино-упорную смазку ГОСТ 7171 – 78 или Литол-24.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

  • электродвигатель - 1 шт.
  • вибронаконечник - 1шт.
  • вал силовой гибкий с броней - 1 шт.
  • руководство по эксплуатации - 1 экз.

Документация

Технические условия – 4833–007–00239942-2002

Наименование завода-изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование параметров

Значение

ЭПК-1300/51

Вибронаконечник

51

Наружный диаметр вибронаконечника, мм

Радиус действия, мм

300

Производительность, м³/ч

6,6

Длина вибронаконечника, мм, не более

410

Частота колебаний Гц (кол/мин):

синхронная

285

(17100)

холостого хода, не менее

270

(16200)

Вынуждающая сила, кН:

при синхронной частоте колебаний

3,85

при частоте колебаний холостого хода, не менее

3,28

Тип вибрационного механизма

Планетарный

Масса, кг, не более

4,5

Электродвигатель

Тип

ЭПК-1300 (однофазный асинхронный с короткозамкнутым ротором)

Класс изоляции

В

Мощность, кВт:

номинальная

0,75

номинальная потребляемая,

не более

1,0

Номинальное напряжение, В

220

Номинальная частота тока, Гц

50

Частота вращения ротора, об/мин не менее

2800

Номинальный ток, А, не более

5,5

Режим работы по ГОСТ Р МЭК 60745-1-2009

S1 (Продолжительный)

Габаритные размеры, мм

350х180х270

Масса, кг, не более

15,0

Модель вала силового гибкого

ЭВ-260

Диаметр вала гибкого, мм

14

Направление вращения

Правое

Длина, м

3,0; 4,0; 4,5; 6,0; 9,0

Масса, кг

8,4; 10,9; 11,9; 15,8; 23,0

Допускаемый радиус изгиба, мм, не менее

300

Масса рабочего комплекта, кг, не более

28,0; 30,5; 31,5; 35,5; 42,5

Вес вибратора, воспринимаемый руками оператора, кг, не более

9,0
