Диаметр рабочей части вибронаконечника | 38 мм |
---|---|
Тип двигателя | Асинхронный электродвигатель |
Длина гибкого вала | 3; 4; 4,5; 6; 9 м |
Мощность двигателя | 1,00 кВт |
Напряжение | 42; 3ф В |
Частота тока | 50 Гц |
Вибраторы предназначены для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.
Выбор того или иного вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.
Глубинный вибратор марки ИВ-113 подключается через понижающий трансформатор к сети с напряжением 380В, 3 фазы, 50Гц.

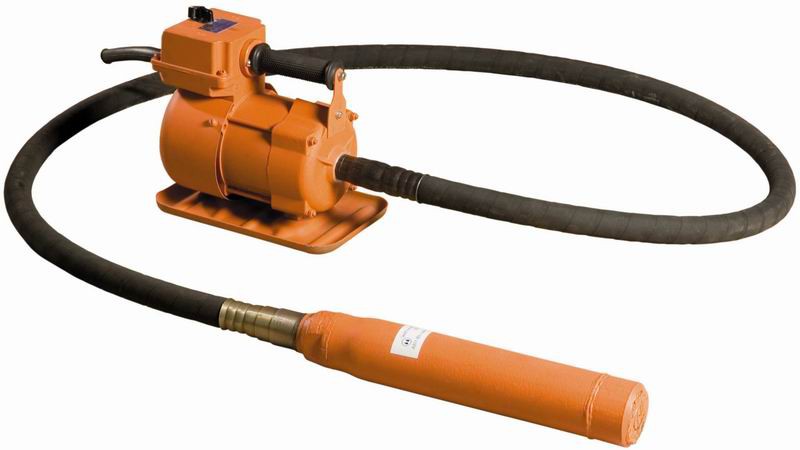

Рабочий комплект вибратора ИВ-113 состоит из электропривода асинхронного короткозамкнутым ротором, вала силового гибкого с броней и вибронаконечника. Крутящий момент от шпинделя электродвигателя передается шпинделю вибронаконечника через вал силовой гибкий с броней.
Вибрация создается в вибронаконечнике с помощью планетарного (маятникового) вибрационного механизма, который переводит вращательную энергию в ударную – один оборот вала создает от 4 до 7 колебаний корпуса наконечника.
Перед использованием обязательно ознакомиться с руководством по эксплуатации.
Вибратор ИВ-113 следует подключать к сети через безопасный изолирующий трансформатор; запрещается заземлять эти вибраторы и подключать через автотрансформатор.
Вибраторы должны включаться в схему питания последовательно с автоматическим выключателем или предохранителем с номинальным током соответствующим номинальному току вибратора.
При работе вибронаконечник следует погружать в бетон на всю длину рабочей части. Погружать в бетон и вынимать вибронаконечник из бетона только при включенном электродвигателе.
Перед началом эксплуатации и в дальнейшем через каждые 50 ч работы производить замену смазки вала силового гибкого, предварительно промыв его, а также очистив внутреннюю поверхность брони от старой смазки. В качестве смазки следует применять Литол – 24 ГОСТ 21150–87 или ВНИИ НП – 242 ГОСТ 20421 – 75, толщина слоя смазки вала силового гибкого не менее 1 мм; для шарнирного соединения – бензино-упорную смазку ГОСТ 7171 – 78 или Литол-24.
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Технические условия – 4833–007–00239942-2002
Наименование завода-изготовителя – ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
Наименование параметров |
Значение |
ИВ-113/38 |
|
Вибронаконечник |
38 |
Наружный диаметр вибронаконечника, мм |
|
Радиус действия, мм |
205 |
Производительность, м³/ч |
2,7 |
Длина вибронаконечника, мм, не более |
415 |
Частота колебаний Гц (кол/мин): синхронная |
330 (19800) |
холостого хода, не менее |
313 (18780) |
Вынуждающая сила, кН: при синхронной частоте колебаний |
2,0 |
при частоте колебаний холостого хода, не менее |
1,72 |
Тип вибрационного механизма |
Планетарный |
Масса, кг, не более |
2,65 |
Электродвигатель |
|
Тип |
ИВ-113 (трехфазный асинхронный с короткозамкнутым ротором) |
Класс изоляции |
В |
Мощность, кВт: номинальная |
0,75 |
номинальная потребляемая, не более |
1,0 |
Номинальное напряжение, В |
42 |
Номинальная частота тока, Гц |
50 |
Частота вращения ротора, об/мин не менее |
2850 |
Номинальный ток, А, не более |
20 |
Режим работы по ГОСТ Р МЭК 60745-1-2009 |
S1 (Продолжительный) |
Габаритные размеры, мм |
350х180х270 |
Масса, кг, не более |
15,5 |
Модель вала силового гибкого |
ЭВ-260.02 |
Диаметр вала гибкого, мм |
14 |
Направление вращения |
Правое |
Длина, м |
3,0; 4,0; 4,5; 6,0; 9,0 |
Масса, кг |
8,3; 10,8; 11,8; 14,8; 22,9 |
Допускаемый радиус изгиба, мм, не менее |
300 |
Масса рабочего комплекта, кг, не более |
26,5; 29,0; 30,0; 33,0; 41,0 |
Вес вибратора, воспринимаемый руками оператора, кг, не более |
7,2 |
Для вибратора ИВ-113 длина гибкого кабеля между источником питания и электродвигателем должна быть необходимой для удобства маневрирования, но не менее 5 м, от источника питания. Кабель должен быть с тремя медными жилами марки типа КГ ТУ 16.К73.05–93. Сечение жил токоподводящего кабеля рекомендуется выбирать согласно таблице.
Длина кабеля, м |
Номинальное сечение жилы кабеля, мм2 |
ИВ-113 |
|
до 10 |
4 |
10…15 |
6 |
15…25 |
10 |
