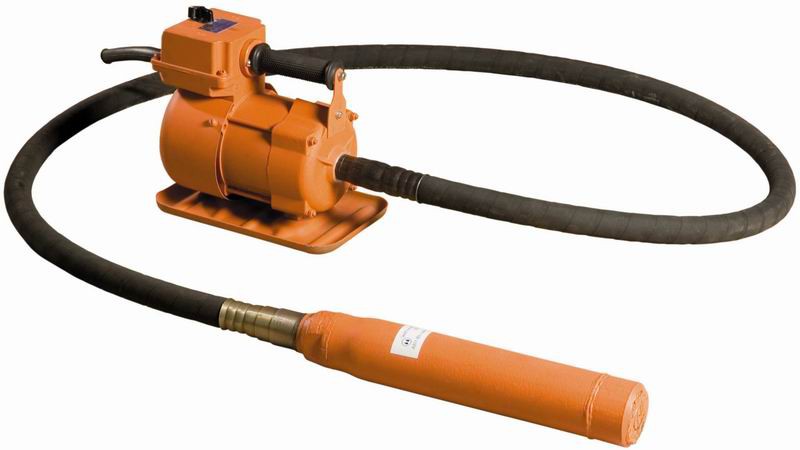

Комплект глубинного вибратора ИВ-116А-1.6, 42 В Красный Маяк с гибким валом и 76 наконечником
| Диаметр рабочей части вибронаконечника | 76 мм |
|---|---|
| Тип двигателя | Асинхронный электродвигатель |
| Длина гибкого вала | 3; 4; 4,5; 6; 9 м |
| Мощность двигателя | 1,6 кВт |
| Напряжение | 42; 3ф В |
| Частота тока | 50 Гц |
<p>
Вибраторы предназначены для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.
</p>
<p>
Выбор того или иного вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.
</p>
<p>
Глубинный вибратор марки ИВ-116А-1,6 подключается через понижающий трансформатор к сети с напряжением 380В, 3 фазы, 50Гц.
</p>
<p>
Рабочий комплект вибратора ИВ-116А-1.6 состоит из электропривода асинхронного короткозамкнутым ротором, вала силового гибкого с броней и вибронаконечника. Крутящий момент от шпинделя электродвигателя передается шпинделю вибронаконечника через вал силовой гибкий с броней.
</p>
<p>
Вибрация создается в вибронаконечнике с помощью планетарного (маятникового) вибрационного механизма, который переводит вращательную энергию в ударную – один оборот вала создает от 4 до 7 колебаний корпуса наконечника.
</p>
<h3>
Внимание! </h3>
<p>
Перед использованием обязательно ознакомиться с руководством по эксплуатации.
</p>
<p>
Вибратор ИВ-116А-1.6 следует подключать к сети через безопасный изолирующий трансформатор; запрещается заземлять эти вибраторы и подключать через автотрансформатор.
</p>
<p>
Вибраторы должны включаться в схему питания последовательно с автоматическим выключателем или предохранителем с номинальным током соответствующим номинальному току вибратора.
</p>
<p>
При работе вибронаконечник следует погружать в бетон на всю длину рабочей части. Погружать в бетон и вынимать вибронаконечник из бетона только при включенном электродвигателе.
</p>
<h3>
ВНИМАНИЕ! ЗАЛИВКА МАСЛА ВНУТРЬ ВИБРОНАКОНЕЧНИКА и ГИБКОГО ВАЛА НЕДОПУСТИМА. </h3>
<p>
Перед началом эксплуатации и в дальнейшем через каждые 50 ч работы производить замену смазки вала силового гибкого, предварительно промыв его, а также очистив внутреннюю поверхность брони от старой смазки. В качестве смазки следует применять Литол – 24 ГОСТ 21150–87 или ВНИИ НП – 242 ГОСТ 20421 – 75, толщина слоя смазки вала силового гибкого не менее 1 мм; для шарнирного соединения – бензино-упорную смазку ГОСТ 7171 – 78 или Литол-24.
</p>
<p>
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
</p>
<p>
<b>В комплект поставки входит:</b>
</p>
<ul>
<li>
электродвигатель - 1 шт. </li>
<li>
вибронаконечник - 1шт. </li>
<li>
вал силовой гибкий с броней - 1 шт. </li>
<li>
руководство по эксплуатации - 1 экз. </li>
</ul>
Вибраторы предназначены для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.
</p>
<p>
Выбор того или иного вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.
</p>
<p>
Глубинный вибратор марки ИВ-116А-1,6 подключается через понижающий трансформатор к сети с напряжением 380В, 3 фазы, 50Гц.
</p>
<p>
Рабочий комплект вибратора ИВ-116А-1.6 состоит из электропривода асинхронного короткозамкнутым ротором, вала силового гибкого с броней и вибронаконечника. Крутящий момент от шпинделя электродвигателя передается шпинделю вибронаконечника через вал силовой гибкий с броней.
</p>
<p>
Вибрация создается в вибронаконечнике с помощью планетарного (маятникового) вибрационного механизма, который переводит вращательную энергию в ударную – один оборот вала создает от 4 до 7 колебаний корпуса наконечника.
</p>
<h3>
Внимание! </h3>
<p>
Перед использованием обязательно ознакомиться с руководством по эксплуатации.
</p>
<p>
Вибратор ИВ-116А-1.6 следует подключать к сети через безопасный изолирующий трансформатор; запрещается заземлять эти вибраторы и подключать через автотрансформатор.
</p>
<p>
Вибраторы должны включаться в схему питания последовательно с автоматическим выключателем или предохранителем с номинальным током соответствующим номинальному току вибратора.
</p>
<p>
При работе вибронаконечник следует погружать в бетон на всю длину рабочей части. Погружать в бетон и вынимать вибронаконечник из бетона только при включенном электродвигателе.
</p>
<h3>
ВНИМАНИЕ! ЗАЛИВКА МАСЛА ВНУТРЬ ВИБРОНАКОНЕЧНИКА и ГИБКОГО ВАЛА НЕДОПУСТИМА. </h3>
<p>
Перед началом эксплуатации и в дальнейшем через каждые 50 ч работы производить замену смазки вала силового гибкого, предварительно промыв его, а также очистив внутреннюю поверхность брони от старой смазки. В качестве смазки следует применять Литол – 24 ГОСТ 21150–87 или ВНИИ НП – 242 ГОСТ 20421 – 75, толщина слоя смазки вала силового гибкого не менее 1 мм; для шарнирного соединения – бензино-упорную смазку ГОСТ 7171 – 78 или Литол-24.
</p>
<p>
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
</p>
<p>
<b>В комплект поставки входит:</b>
</p>
<ul>
<li>
электродвигатель - 1 шт. </li>
<li>
вибронаконечник - 1шт. </li>
<li>
вал силовой гибкий с броней - 1 шт. </li>
<li>
руководство по эксплуатации - 1 экз. </li>
</ul>
Документация
pdfПаспорт вибраторы ручные глубинные с гибким валом
.pdf (447.11 КБ)
<p>
Технические условия – 4833–007–00239942-2002
</p>
<p>
Наименование завода-изготовителя – ОАО «Ярославский завод "Красный Маяк".
</p>
<p>
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
</p>
<p>
</p>
<ul>
<li>
высота местности над уровнем моря не более 1000 м; </li>
<li>
окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов. </li>
<li>
температура окружающей среды от плюс 40 до минус 45 ºС. </li>
</ul>
<p>
</p>
<table cellpadding="0" cellspacing="0">
<tbody>
<tr>
<td rowspan="2">
<p>
<b>Наименование параметров</b>
</p>
</td>
<td>
<p align="center">
<b>Значение</b>
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
<b>ИВ-116А-1.6/76</b><br>
</p>
</td>
</tr>
<tr>
<td>
<p>
<b>Вибронаконечник</b>
</p>
</td>
<td rowspan="2">
<p align="center">
<b>76</b>
</p>
</td>
</tr>
<tr>
<td>
<p>
Наружный диаметр вибронаконечника, мм
</p>
</td>
</tr>
<tr>
<td>
<p>
Радиус действия, мм
</p>
</td>
<td>
<p align="center">
430
</p>
</td>
</tr>
<tr>
<td>
<p>
Производительность, м³/ч
</p>
</td>
<td>
<p align="center">
12,3
</p>
</td>
</tr>
<tr>
<td>
<p>
Длина вибронаконечника, мм, не более
</p>
</td>
<td>
<p align="center">
430
</p>
</td>
</tr>
<tr>
<td>
<p>
Частота колебаний Гц (кол/мин):
</p>
<p>
синхронная
</p>
</td>
<td>
<p align="center">
210
</p>
<p align="center">
(12600)
</p>
</td>
</tr>
<tr>
<td>
<p>
холостого хода, не менее
</p>
</td>
<td>
<p align="center">
192
</p>
<p align="center">
(11520)
</p>
</td>
</tr>
<tr>
<td>
<p>
Вынуждающая сила, кН:
</p>
<p>
при синхронной частоте колебаний
</p>
</td>
<td>
<p align="center">
6,0
</p>
</td>
</tr>
<tr>
<td>
<p>
при частоте колебаний холостого хода, не менее
</p>
</td>
<td>
<p align="center">
4,8
</p>
</td>
</tr>
<tr>
<td>
<p>
Тип вибрационного механизма
</p>
</td>
<td>
<p align="center">
Планетарный
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса, кг, не более
</p>
</td>
<td>
<p align="center">
8,5
</p>
</td>
</tr>
<tr>
<td>
<p>
<b>Электродвигатель</b>
</p>
</td>
<td>
<p align="center">
</p>
</td>
</tr>
<tr>
<td>
<p>
Тип
</p>
</td>
<td>
<p align="center">
<b>ИВ-116А (трехфазный асинхронный с короткозамкнутым ротором)</b>
</p>
</td>
</tr>
<tr>
<td>
<p>
Класс изоляции
</p>
</td>
<td>
<p align="center">
В
</p>
</td>
</tr>
<tr>
<td>
<p>
Мощность, кВт:
</p>
<p>
номинальная
</p>
</td>
<td>
<p align="center">
1,2
</p>
</td>
</tr>
<tr>
<td>
<p>
номинальная потребляемая,
</p>
<p>
не более
</p>
</td>
<td>
<p align="center">
1,6
</p>
</td>
</tr>
<tr>
<td>
<p>
Номинальное напряжение, В
</p>
</td>
<td>
<p align="center">
42
</p>
</td>
</tr>
<tr>
<td>
<p>
Номинальная частота тока, Гц
</p>
</td>
<td>
<p align="center">
50
</p>
</td>
</tr>
<tr>
<td>
<p>
Частота вращения ротора, об/мин не менее
</p>
</td>
<td>
<p align="center">
2800
</p>
</td>
</tr>
<tr>
<td>
<p>
Номинальный ток, А, не более
</p>
</td>
<td>
<p align="center">
24
</p>
</td>
</tr>
<tr>
<td>
<p>
Режим работы по ГОСТ Р МЭК 60745-1-2009
</p>
</td>
<td>
<p align="center">
S1 (Продолжительный)<br>
</p>
</td>
</tr>
<tr>
<td>
<p>
Габаритные размеры, мм
</p>
</td>
<td>
<p align="center">
370х180х270
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса, кг, не более
</p>
</td>
<td>
<p align="center">
18,5
</p>
</td>
</tr>
<tr>
<td>
<p>
<b>Модель вала силового гибкого</b>
</p>
</td>
<td>
<p align="center">
<b>ЭВ-260</b><br>
</p>
</td>
</tr>
<tr>
<td>
<p>
Диаметр вала гибкого, мм
</p>
</td>
<td>
<p align="center">
14
</p>
</td>
</tr>
<tr>
<td>
<p>
Направление вращения
</p>
</td>
<td>
<p align="center">
Правое
</p>
</td>
</tr>
<tr>
<td>
<p>
Длина, м
</p>
</td>
<td>
<p align="center">
3,0; 4,0; 4,5; 6,0; 9,0
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса, кг
</p>
</td>
<td>
<p align="center">
8,4; 10,9; 11,9; 15,8; 23,0<br>
</p>
</td>
</tr>
<tr>
<td>
<p>
Допускаемый радиус изгиба, мм, не менее
</p>
</td>
<td>
<p align="center">
300
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса рабочего комплекта, кг, не более
</p>
</td>
<td>
<p align="center">
35,4; 38,0; 39,0; 42,8; 50,0<br>
</p>
</td>
</tr>
<tr>
<td>
<p>
Вес вибратора, воспринимаемый руками оператора, кг, не более
</p>
</td>
<td>
<p align="center">
13
</p>
</td>
</tr>
</tbody>
</table>
<p>
Для вибратора ИВ-116А-1.6 длина гибкого кабеля между источником питания и электродвигателем должна быть необходимой для удобства маневрирования, но не менее 5 м, от источника питания. Кабель должен быть с тремя медными жилами марки типа КГ ТУ 16.К73.05–93. Сечение жил токоподводящего кабеля рекомендуется выбирать согласно таблице.
</p>
<table cellpadding="0" cellspacing="0">
<tbody>
<tr>
<td rowspan="2">
<p align="center">
<b>Длина кабеля, м</b>
</p>
</td>
<td>
<p align="center">
<b>Номинальное сечение жилы кабеля, мм<sup>2</sup></b><sup> </sup>
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
<b>ИВ-116А-1.6</b><br>
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
до 10
</p>
</td>
<td>
<p align="center">
4
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
10…15
</p>
</td>
<td>
<p align="center">
6
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
15…25
</p>
</td>
<td>
<p align="center">
10
</p>
</td>
</tr>
</tbody>
</table>
Технические условия – 4833–007–00239942-2002
</p>
<p>
Наименование завода-изготовителя – ОАО «Ярославский завод "Красный Маяк".
</p>
<p>
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
</p>
<p>
</p>
<ul>
<li>
высота местности над уровнем моря не более 1000 м; </li>
<li>
окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов. </li>
<li>
температура окружающей среды от плюс 40 до минус 45 ºС. </li>
</ul>
<p>
</p>
<table cellpadding="0" cellspacing="0">
<tbody>
<tr>
<td rowspan="2">
<p>
<b>Наименование параметров</b>
</p>
</td>
<td>
<p align="center">
<b>Значение</b>
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
<b>ИВ-116А-1.6/76</b><br>
</p>
</td>
</tr>
<tr>
<td>
<p>
<b>Вибронаконечник</b>
</p>
</td>
<td rowspan="2">
<p align="center">
<b>76</b>
</p>
</td>
</tr>
<tr>
<td>
<p>
Наружный диаметр вибронаконечника, мм
</p>
</td>
</tr>
<tr>
<td>
<p>
Радиус действия, мм
</p>
</td>
<td>
<p align="center">
430
</p>
</td>
</tr>
<tr>
<td>
<p>
Производительность, м³/ч
</p>
</td>
<td>
<p align="center">
12,3
</p>
</td>
</tr>
<tr>
<td>
<p>
Длина вибронаконечника, мм, не более
</p>
</td>
<td>
<p align="center">
430
</p>
</td>
</tr>
<tr>
<td>
<p>
Частота колебаний Гц (кол/мин):
</p>
<p>
синхронная
</p>
</td>
<td>
<p align="center">
210
</p>
<p align="center">
(12600)
</p>
</td>
</tr>
<tr>
<td>
<p>
холостого хода, не менее
</p>
</td>
<td>
<p align="center">
192
</p>
<p align="center">
(11520)
</p>
</td>
</tr>
<tr>
<td>
<p>
Вынуждающая сила, кН:
</p>
<p>
при синхронной частоте колебаний
</p>
</td>
<td>
<p align="center">
6,0
</p>
</td>
</tr>
<tr>
<td>
<p>
при частоте колебаний холостого хода, не менее
</p>
</td>
<td>
<p align="center">
4,8
</p>
</td>
</tr>
<tr>
<td>
<p>
Тип вибрационного механизма
</p>
</td>
<td>
<p align="center">
Планетарный
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса, кг, не более
</p>
</td>
<td>
<p align="center">
8,5
</p>
</td>
</tr>
<tr>
<td>
<p>
<b>Электродвигатель</b>
</p>
</td>
<td>
<p align="center">
</p>
</td>
</tr>
<tr>
<td>
<p>
Тип
</p>
</td>
<td>
<p align="center">
<b>ИВ-116А (трехфазный асинхронный с короткозамкнутым ротором)</b>
</p>
</td>
</tr>
<tr>
<td>
<p>
Класс изоляции
</p>
</td>
<td>
<p align="center">
В
</p>
</td>
</tr>
<tr>
<td>
<p>
Мощность, кВт:
</p>
<p>
номинальная
</p>
</td>
<td>
<p align="center">
1,2
</p>
</td>
</tr>
<tr>
<td>
<p>
номинальная потребляемая,
</p>
<p>
не более
</p>
</td>
<td>
<p align="center">
1,6
</p>
</td>
</tr>
<tr>
<td>
<p>
Номинальное напряжение, В
</p>
</td>
<td>
<p align="center">
42
</p>
</td>
</tr>
<tr>
<td>
<p>
Номинальная частота тока, Гц
</p>
</td>
<td>
<p align="center">
50
</p>
</td>
</tr>
<tr>
<td>
<p>
Частота вращения ротора, об/мин не менее
</p>
</td>
<td>
<p align="center">
2800
</p>
</td>
</tr>
<tr>
<td>
<p>
Номинальный ток, А, не более
</p>
</td>
<td>
<p align="center">
24
</p>
</td>
</tr>
<tr>
<td>
<p>
Режим работы по ГОСТ Р МЭК 60745-1-2009
</p>
</td>
<td>
<p align="center">
S1 (Продолжительный)<br>
</p>
</td>
</tr>
<tr>
<td>
<p>
Габаритные размеры, мм
</p>
</td>
<td>
<p align="center">
370х180х270
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса, кг, не более
</p>
</td>
<td>
<p align="center">
18,5
</p>
</td>
</tr>
<tr>
<td>
<p>
<b>Модель вала силового гибкого</b>
</p>
</td>
<td>
<p align="center">
<b>ЭВ-260</b><br>
</p>
</td>
</tr>
<tr>
<td>
<p>
Диаметр вала гибкого, мм
</p>
</td>
<td>
<p align="center">
14
</p>
</td>
</tr>
<tr>
<td>
<p>
Направление вращения
</p>
</td>
<td>
<p align="center">
Правое
</p>
</td>
</tr>
<tr>
<td>
<p>
Длина, м
</p>
</td>
<td>
<p align="center">
3,0; 4,0; 4,5; 6,0; 9,0
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса, кг
</p>
</td>
<td>
<p align="center">
8,4; 10,9; 11,9; 15,8; 23,0<br>
</p>
</td>
</tr>
<tr>
<td>
<p>
Допускаемый радиус изгиба, мм, не менее
</p>
</td>
<td>
<p align="center">
300
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса рабочего комплекта, кг, не более
</p>
</td>
<td>
<p align="center">
35,4; 38,0; 39,0; 42,8; 50,0<br>
</p>
</td>
</tr>
<tr>
<td>
<p>
Вес вибратора, воспринимаемый руками оператора, кг, не более
</p>
</td>
<td>
<p align="center">
13
</p>
</td>
</tr>
</tbody>
</table>
<p>
Для вибратора ИВ-116А-1.6 длина гибкого кабеля между источником питания и электродвигателем должна быть необходимой для удобства маневрирования, но не менее 5 м, от источника питания. Кабель должен быть с тремя медными жилами марки типа КГ ТУ 16.К73.05–93. Сечение жил токоподводящего кабеля рекомендуется выбирать согласно таблице.
</p>
<table cellpadding="0" cellspacing="0">
<tbody>
<tr>
<td rowspan="2">
<p align="center">
<b>Длина кабеля, м</b>
</p>
</td>
<td>
<p align="center">
<b>Номинальное сечение жилы кабеля, мм<sup>2</sup></b><sup> </sup>
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
<b>ИВ-116А-1.6</b><br>
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
до 10
</p>
</td>
<td>
<p align="center">
4
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
10…15
</p>
</td>
<td>
<p align="center">
6
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
15…25
</p>
</td>
<td>
<p align="center">
10
</p>
</td>
</tr>
</tbody>
</table>
Мы гарантируем лучшие цены на товар
Надежная доставка в регионы
Вся продукция полностью сертифицирована
