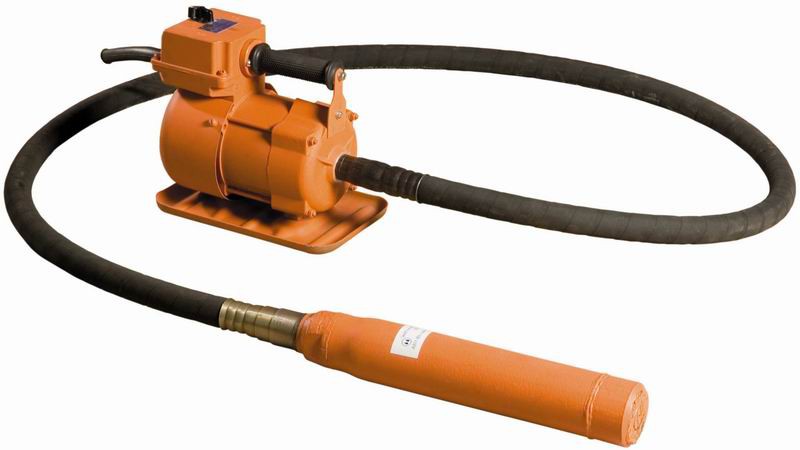

Комплект глубинного вибратора ИВ-116А, 42 В Красный Маяк с гибким валом и 76 наконечником (ИВ-47А)

  • Комплект глубинного вибратора ИВ-116А, 42 В Красный Маяк с гибким валом и 76 наконечником (ИВ-47А)
Диаметр рабочей части вибронаконечника 76 мм
Тип двигателя Асинхронный электродвигатель
Длина гибкого вала 3; 4; 4,5; 6; 9 м
Мощность двигателя 1,4 кВт
Напряжение 42; 3ф В
Частота тока 50 Гц
Все характеристики

Длина гибкого вала, м

Код товара: 610

Вибраторы предназначены для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.

Выбор того или иного вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.

Глубинный вибратор марки ИВ-116А подключается через понижающий трансформатор к сети с напряжением 380В, 3 фазы, 50Гц.

Рабочий комплект вибратора ИВ-116А состоит из электропривода асинхронного короткозамкнутым ротором, вала силового гибкого с броней и вибронаконечника. Крутящий момент от шпинделя электродвигателя передается шпинделю вибронаконечника через вал силовой гибкий с броней.

Вибрация создается в вибронаконечнике с помощью планетарного (маятникового) вибрационного механизма, который переводит вращательную энергию в ударную – один оборот вала создает от 4 до 7 колебаний корпуса наконечника.

Внимание!

Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Вибратор ИВ-116А следует подключать к сети через безопасный изолирующий трансформатор; запрещается заземлять эти вибраторы и подключать через автотрансформатор.

Вибраторы должны включаться в схему питания последовательно с автоматическим выключателем или предохранителем с номинальным током соответствующим номинальному току вибратора.

При работе вибронаконечник следует погружать в бетон на всю длину рабочей части. Погружать в бетон и вынимать вибронаконечник из бетона только при включенном электродвигателе.

ВНИМАНИЕ! ЗАЛИВКА МАСЛА ВНУТРЬ ВИБРОНАКОНЕЧНИКА и ГИБКОГО ВАЛА НЕДОПУСТИМА.

Перед началом эксплуатации и в дальнейшем через каждые 50 ч работы производить замену смазки вала силового гибкого, предварительно промыв его, а также очистив внутреннюю поверхность брони от старой смазки. В качестве смазки следует применять Литол – 24 ГОСТ 21150–87 или ВНИИ НП – 242 ГОСТ 20421 – 75, толщина слоя смазки вала силового гибкого не менее 1 мм; для шарнирного соединения – бензино-упорную смазку ГОСТ 7171 – 78 или Литол-24.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

  • электродвигатель - 1 шт.
  • вибронаконечник - 1шт.
  • вал силовой гибкий с броней - 1 шт.
  • руководство по эксплуатации - 1 экз.

Документация

Технические условия – 4833–007–00239942-2002

Наименование завода-изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование параметров

Значение

ИВ-116А/76

Вибронаконечник

76

Наружный диаметр вибронаконечника, мм

Радиус действия, мм

430

Производительность, м³/ч

12,3

Длина вибронаконечника, мм, не более

430

Частота колебаний Гц (кол/мин):

синхронная

210

(12600)

холостого хода, не менее

192

(11520)

Вынуждающая сила, кН:

при синхронной частоте колебаний

6,0

при частоте колебаний холостого хода, не менее

4,8

Тип вибрационного механизма

Планетарный

Масса, кг, не более

8,5

Электродвигатель

Тип

ИВ-116А (трехфазный асинхронный с короткозамкнутым ротором)

Класс изоляции

В

Мощность, кВт:

номинальная

1,0

номинальная потребляемая,

не более

1,4

Номинальное напряжение, В

42

Номинальная частота тока, Гц

50

Частота вращения ротора, об/мин не менее

2800

Номинальный ток, А, не более

24

Режим работы по ГОСТ Р МЭК 60745-1-2009

S3 (6 мин. работа / 4 мин. отдых)

Габаритные размеры, мм

350х180х270

Масса, кг, не более

15,5

Модель вала силового гибкого

ЭВ-260

Диаметр вала гибкого, мм

14

Направление вращения

Правое

Длина, м

3,0; 4,0; 4,5; 6,0; 9,0

Масса, кг

8,4; 10,9; 11,9; 15,8; 23,0

Допускаемый радиус изгиба, мм, не менее

300

Масса рабочего комплекта, кг, не более

32,4; 35,0; 36,0; 39,8; 47,0

Вес вибратора, воспринимаемый руками оператора, кг, не более

13

Для вибратора ИВ-116А длина гибкого кабеля между источником питания и электродвигателем должна быть необходимой для удобства маневрирования, но не менее 5 м, от источника питания. Кабель должен быть с тремя медными жилами марки типа КГ ТУ 16.К73.05–93. Сечение жил токоподводящего кабеля рекомендуется выбирать согласно таблице.

Длина кабеля, м

Номинальное сечение жилы кабеля, мм2

ИВ-116А

до 10

4

10…15

6

15…25

10
