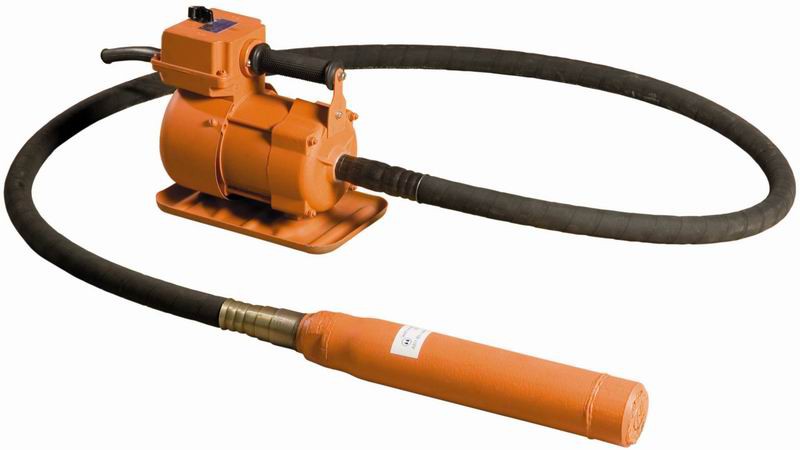

Комплект глубинного вибратора ИВ-117А, 42 В Красный Маяк с гибким валом (ИВ-112, ИВ-67)

Вибраторы предназначены для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.

Выбор того или иного вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.

Глубинный вибратор марки ИВ-117А и подключаются через понижающий трансформатор к сети с напряжением 380В, 3 фазы, 50Гц.

Рабочий комплект вибратора ИВ-117А состоит из электропривода асинхронного короткозамкнутым ротором, вала силового гибкого с броней и вибронаконечника.  Крутящий момент от шпинделя электродвигателя передается шпинделю вибронаконечника через вал силовой гибкий с броней.

Вибрация создается в вибронаконечнике с помощью планетарного (маятникового) вибрационного механизма, который переводит вращательную энергию в ударную – один оборот вала создает от 4 до 7 колебаний корпуса наконечника.

Внимание!

Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Вибраторы ИВ-117А следует подключать к сети через безопасный изолирующий трансформатор; запрещается заземлять эти вибраторы и подключать через автотрансформатор.

Вибраторы должны включаться в схему питания последовательно с автоматическим выключателем или предохранителем с номинальным током соответствующим номинальному току вибратора.

При работе вибронаконечник следует погружать в бетон на всю длину рабочей части. Погружать в бетон и вынимать вибронаконечник из бетона только при включенном электродвигателе.

ВНИМАНИЕ! ЗАЛИВКА МАСЛА ВНУТРЬ ВИБРОНАКОНЕЧНИКА и ГИБКОГО ВАЛА НЕДОПУСТИМА.

Перед началом эксплуатации и в дальнейшем через каждые 50 ч работы производить замену смазки вала силового гибкого, предварительно промыв его, а также очистив внутреннюю поверхность брони от старой смазки. В качестве смазки следует применять Литол – 24 ГОСТ 21150–87 или ВНИИ НП – 242 ГОСТ 20421 – 75, толщина слоя смазки вала силового гибкого не менее 1 мм; для шарнирного соединения – бензино-упорную смазку ГОСТ 7171 – 78 или Литол-24.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

• электродвигатель - 1 шт.

• вибронаконечник - 1шт.

• вал силовой гибкий с броней - 1 шт.

• руководство по эксплуатации - 1 экз.

Документация

Технические условия – 4833–007–00239942-2002

Наименование завода-изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

• высота местности над уровнем моря не более 1000 м;
• окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
• температура окружающей среды от плюс 40 до минус 45 ºС.

Для вибратора ИВ-117А длина гибкого кабеля между источником питания и электродвигателем должна быть необходимой для удобства маневрирования, но не менее 5 м, от источника питания. Кабель должен быть с тремя медными жилами марки типа КГ ТУ 16.К73.05–93. Сечение жил токоподводящего кабеля рекомендуется выбирать согласно таблице.
