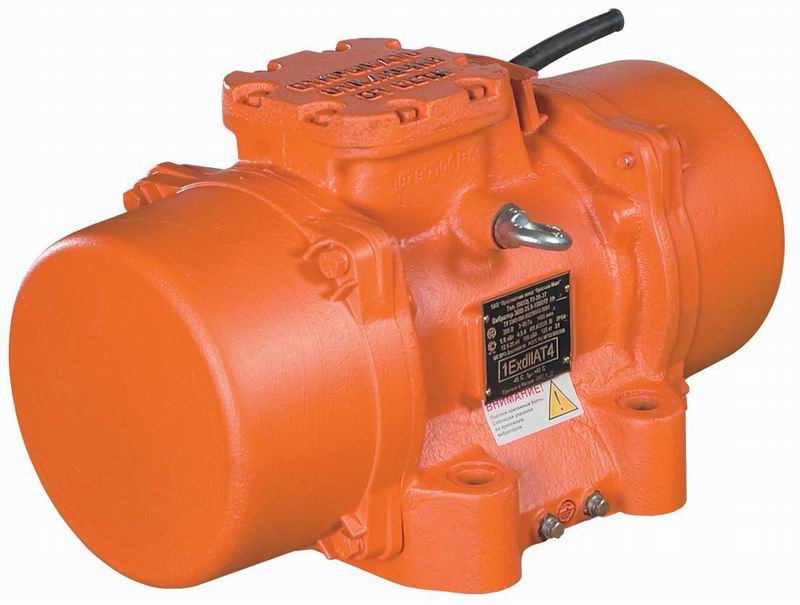

Вибратор ЭВВ-25.0-1500 380 В Красный Маяк поверхностный электромеханический взрывозащищенный

  • Вибратор ЭВВ-25.0-1500 380 В Красный Маяк поверхностный электромеханический взрывозащищенный
Потребляемая мощность 1,8 кВт
Синхронная частота 1500 кол/мин
Вынуждающая сила 12,5...25,0 кН
Статический момент 50,0...100,0 кг.см.
Присоединительные размеры 180х300 мм
Средняя наработка до отказа часы (не менее) 35000
Напряжение 380 В
Частота тока 50 Гц
Габаритные размеры 585х360х345 мм
Масса 125 кг
Все характеристики
Код товара: 387

По своим характеристикам – ресурсу и присоединительным размерам вибратор ЭВВ-25.0-1500 соответствует западным аналогам фирм Italvibras и Venancetti.

Вибратор ЭВВ-25.0-1500 представляет собой электродвигатель c короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Вибраторы ЭВВ-25.0-1500 предназначены для возбуждения вынужденных колебаний активных систем вибрационных машин и механизмов, применяемых при выполнении вибрационных техно-логических процессов во взрывоопасных видах производств химической, газовой, нефтеперерабатывающей и смежных отраслей промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категории IIА и группам Т1, Т2, Т3, Т4 по ГОСТ 30852.0-2002, ГОСТ 30852.11-2002.

Вибраторы ЭВВ-25.0-1500 могут эксплуатироваться на вибростолах и виброплощадках для уплотнения бетонных смесей и грунтов, виброгрохотах для сортировки гранулированных и кусковых материалов, виброситах для просеивания или обезвоживания сыпучих материалов, вибротранспортерах и других вибромеханизмах.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия - ТУ 3343-005-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы предназначены для эксплуатации в климатических районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ЭВВ-25.0-1500

Частота колебаний, (минˉ¹) синхронная

1500

холостого хода, не менее

1400

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

25

Максимальный стати­ческий момент деба­ланса, кг-см

100

Мощность, кВт: номинальная

1,5

номинальная потреб­ляемая, не более

1,8

Номинальное напряжение, В

380

Номинальный ток, А

4,5

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

125

Степень защиты по ГОСТ 14254-96

IP54

Тип вибратора

Напряжение, В

Ток, А при режиме работы



S1

ЭВВ-25.0-1500

380

4,5

Тип вибрато­ра

Статический момент дебаланса, кг-см

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­-2007

ЭВВ-25.0-1500

50,0

12,5

I

S1

67,6

16,8

II

80,2

20,5

III

  90,5*

22,7

IV

97,6

24,4

V

100,0

25

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;




Тип вибратора

L

B

H

A

A1

D

h

ЭВВ-25.0-1500

585

360

345

180

300

27

30


Вибратор

Установочная плита

Крепежные болты

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ЭВВ-25.0-1500

24

0.25

М24х100

710

8.8


Вибратор

Средняя наработка до отказа, ч., не менее

ЭВВ-25.0-1500

35000

Возможно изготовление ЭВВ-25.0-1500 с вынуждающей силой до 29 кН, а так же другими присоединительными размерами
