Вибратор ИВ-104Б 42, 380 В Красный Маяк поверхностный общего назначения

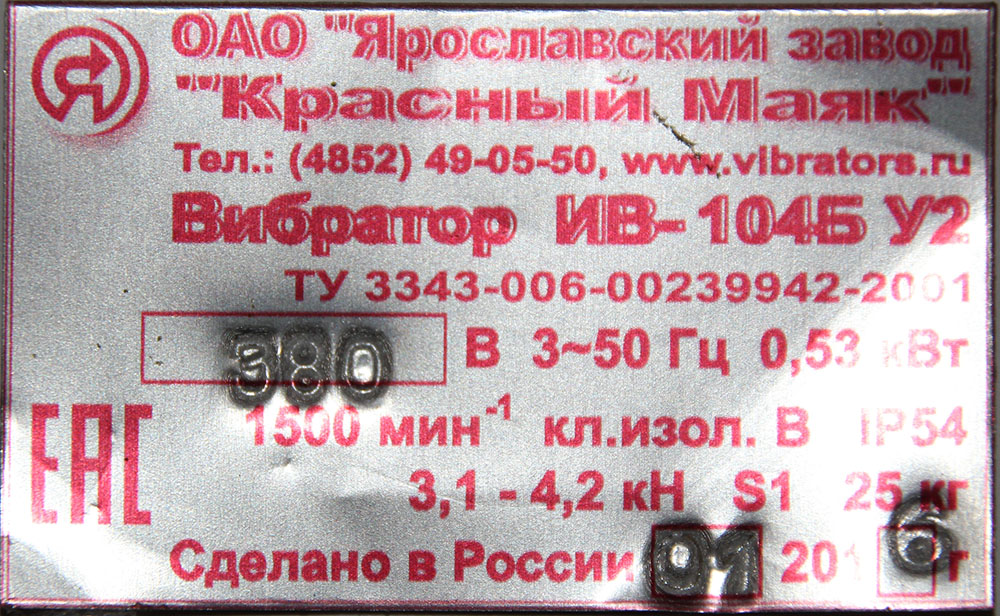

  • Вибратор ИВ-104Б 42, 380 В Красный Маяк поверхностный общего назначения

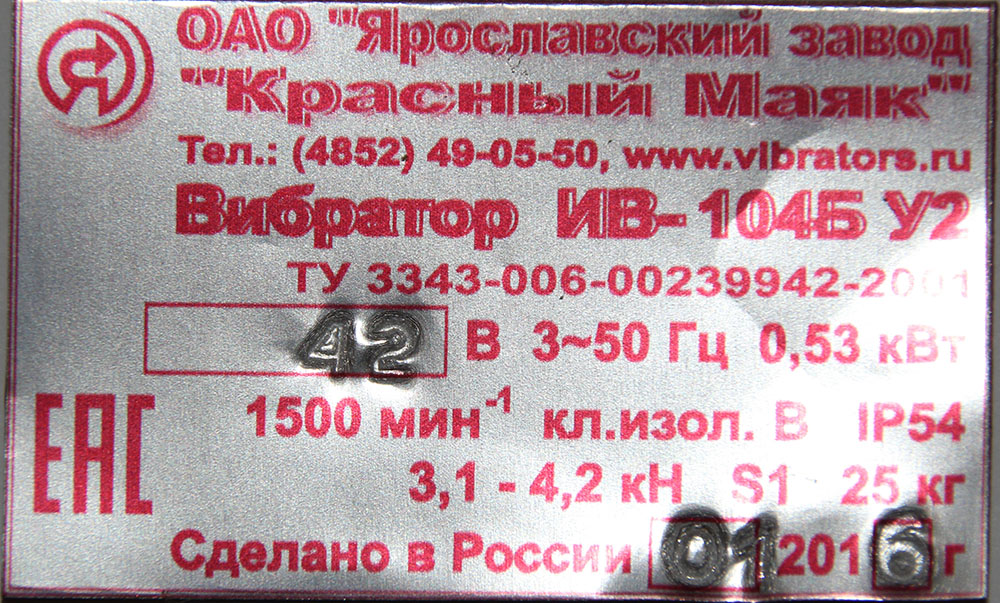

  • Вибратор ИВ-104Б 42, 380 В Красный Маяк поверхностный общего назначения
  • Вибратор ИВ-104Б 42, 380 В Красный Маяк поверхностный общего назначения
Потребляемая мощность0,53 кВт
Синхронная частота1500 кол/мин
Вынуждающая сила3,1...6,2 кН
Статический момент12,5...25,0 кг.см.
Присоединительные размеры405х235х250 мм
Средняя наработка до отказа часы (не менее)900
Напряжение42; 380 В
Частота тока50 Гц
Габаритные размеры405х235х250 мм
Масса25 кг
Все характеристики

Напряжение, В

Код товара: 325

Модификации

Вибратор ИВ-104Н 42, 380 В Красный Маяк поверхностный общего назначения повышенной надежности
ИВ-104Н
16 800
Мощность
0,53 кВт
Синхр. частота
1500 кол/мин
Напряжение
42; 380 В
Вибратор ИВ-06-25 42, 380 В Красный Маяк поверхностный общего назначения высокого ресурса
ИВ-06-25
18 200
Мощность
0,53 кВт
Синхр. частота
1500 кол/мин
Напряжение
42; 380 В

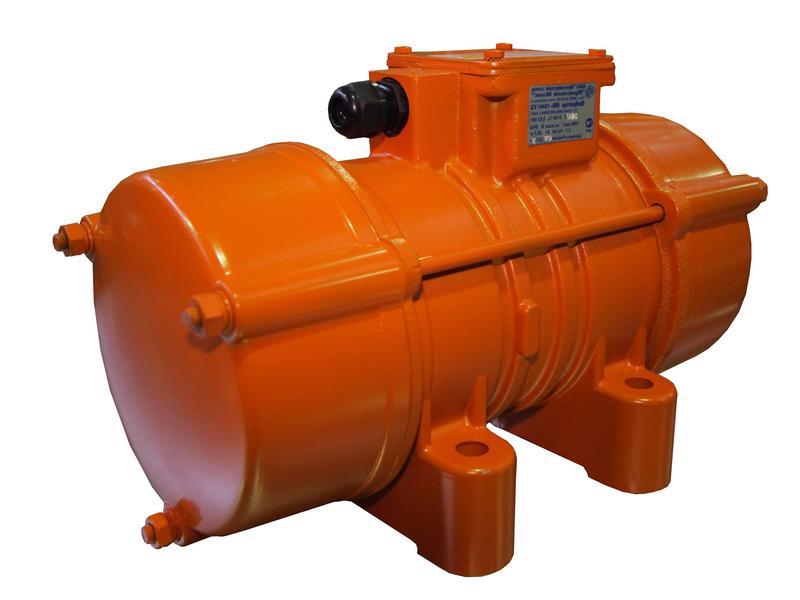

Поверхностный вибратор общего назначения ИВ-104Б представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.

Площадочный вибратор ИВ-104Б является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-104Б предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов ИВ-104Б – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия - ТУ 3343-006-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ИВ-104Б

Частота колебаний, Гц(кол/мин) синхронная

25 (1500)

холостого хода, не менее

23,3 (1400)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

6,2

Максимальный стати­ческий момент деба­ланса, кг-см

25

Мощность, кВт: номинальная

0,37

номинальная потреб­ляемая, не более

0,53

Номинальное напряжение, В

42; 220; 380

Номинальный ток, А

12; 2,4; 1,4

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

25,0

Степень защиты по ГОСТ14254-96

IP54

Тип вибратора

Напряжение,В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ИВ-104Б

42

12,0

15,0

16,8

220

2,4

2,8

3,3

380

1,4

1,6

1,9

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­-2007

ИВ-104Б

12,5

3,1

2,4

I

S1

16,9*

4,2

3,2

II

20,6

5,1

4,0

III

S3 60 %

22,7

5,6

4,4

IV

24,4

6,0

4,7

V

S3 40%

25,0

6,2

4,8

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.




Тип вибратора

L

B

H

L1

A

A1

D

h

ИВ-104Б

405

235

250

175

130

190

17

60


Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВ-104Б

400x400

16

0.25

М16х100

210

8.8


Вибратор

Средняя наработка до отказа, ч., не менее

ИВ-104Б

900
