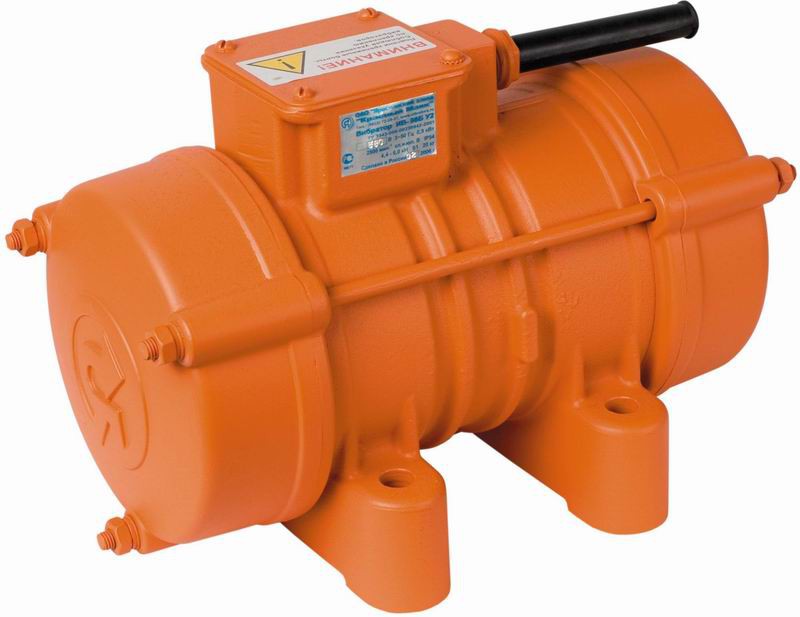

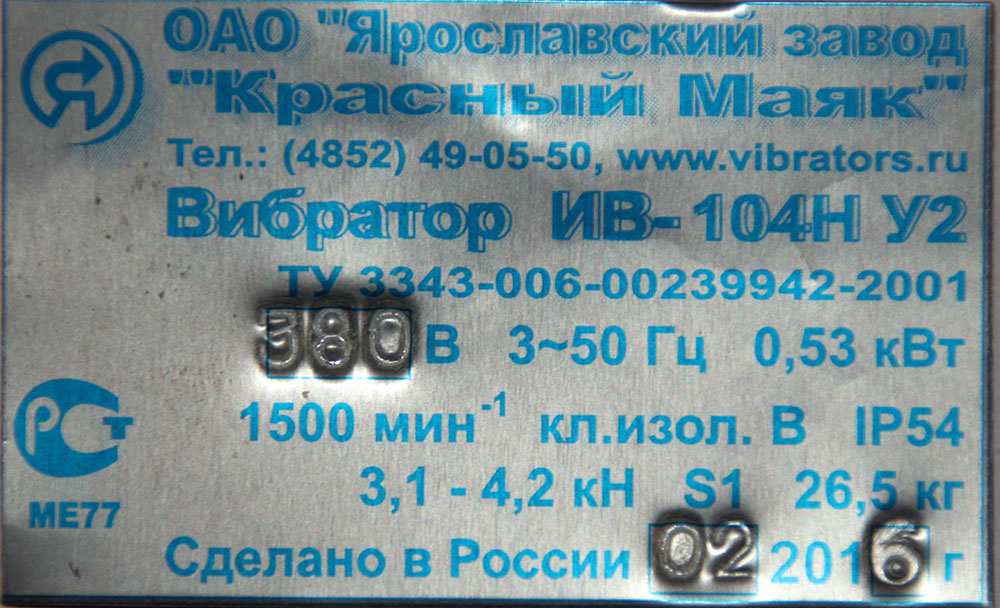

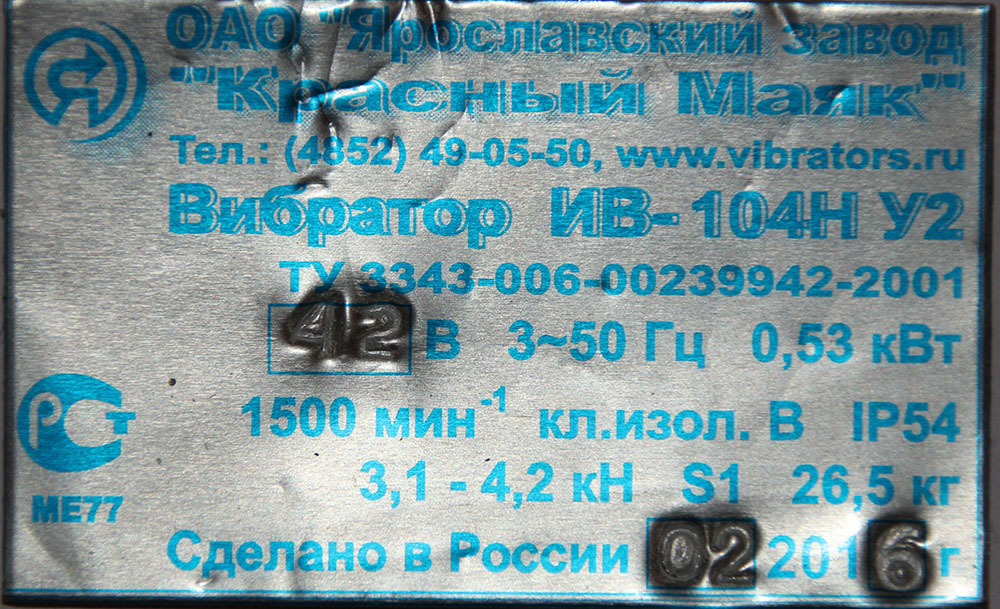

Вибратор ИВ-104Н 42, 380 В Красный Маяк поверхностный общего назначения повышенной надежности

  • Вибратор ИВ-104Н 42, 380 В Красный Маяк поверхностный общего назначения повышенной надежности
  • Вибратор ИВ-104Н 42, 380 В Красный Маяк поверхностный общего назначения повышенной надежности
  • Вибратор ИВ-104Н 42, 380 В Красный Маяк поверхностный общего назначения повышенной надежности
Потребляемая мощность 0,53 кВт
Синхронная частота 1500 кол/мин
Вынуждающая сила 3,1...6,2 кН
Статический момент 12,5...25,0 кг.см.
Присоединительные размеры 130х190 Ø17 мм
Средняя наработка до отказа часы (не менее) 3000
Напряжение 42; 380 В
Частота тока 50 Гц
Габаритные размеры 405х235х250 мм
Масса 26,5 кг
Все характеристики

Напряжение, В

Код товара: 342

Модификации

Вибратор ИВ-104Б 42, 380 В Красный Маяк поверхностный общего назначения
ИВ-104Б
23 595
Мощность
0,53 кВт
Синхр. частота
1500 кол/мин
Напряжение
42; 380 В
Вибратор ИВ-06-25 42, 380 В Красный Маяк поверхностный общего назначения высокого ресурса
ИВ-06-25
34 650
Мощность
0,53 кВт
Синхр. частота
1500 кол/мин
Напряжение
42; 380 В

ИВ-104Н - вибратор повышенной надежности – это повышенная пыле – влаго - защищенность, чугунные подшипниковые щиты, повышенная прочность обмоток, селективная сборка. Увеличенный рабочий ресурс не менее 3000 часов.

Вибратор ИВ-104Н представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.

Площадочный вибратор ИВ-104Н является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-104Н предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия - ТУ 3343-006-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ИВ-104Н

Частота колебаний, Гц(кол/мин) синхронная

25 (1500)

холостого хода, не менее

23,3 (1400)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

6,2

Максимальный стати­ческий момент деба­ланса, кг-см

25

Мощность, кВт: номинальная

0,37

номинальная потреб­ляемая, не более

0,53

Номинальное напряжение, В

42; 380

Номинальный ток, А

12; 1,4

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

26,5

Степень защиты по ГОСТ14254-96

IP54

Тип вибратора

Напряжение,В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ИВ-104Н

42

12,0

15,0

16,8

380

1,4

1,6

1,9

Тип вибрато­ра

Статический момент дебаланса, кг-см (%)

Вынуждающая сила при син­хронной ча­стоте колеба­ний, кН (%)

Вынуждающая сила при часто­те колебаний холостого хода, кН

Положе­ние де­балансов

Режим работы по ГОСТ Р 52776­-2007

ИВ-104Н

12,5

3,1

2,4

I

S1

16,9*

4,2

3,2

II

20,6

5,1

4,0

III

S3 60 %

22,7

5,6

4,4

IV

24,4

6,0

4,7

V

S3 40%

25,0

6,2

4,8

VI

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.


Тип вибратора

L

B

H

L1

A

A1

D

h

ИВ-104Н

405

235

250

175

130

190

17

60


Установочная плита

Крепежные болты

Вибратор

габарит­ные раз­меры, мм не менее

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВ-104Н

400x400

16

0.25

М16х100

210

8.8


Вибратор

Средняя наработка до отказа, ч., не менее

ИВ-104Н

3000
